IRAUDAMP12

Reference design board – 130 W/4 Ohms x 2-channel class D audio power amplifier featuring IR4301
User manual

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRAUDAMP12
IRAUDAMP12
User manual

製品仕様情報

  • Pout (最大)
    130 W
  • アプリケーション
    Audio
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 製品名
    Evaluation Board IRAUDAMP12
推奨
OPN
IRAUDAMP12
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

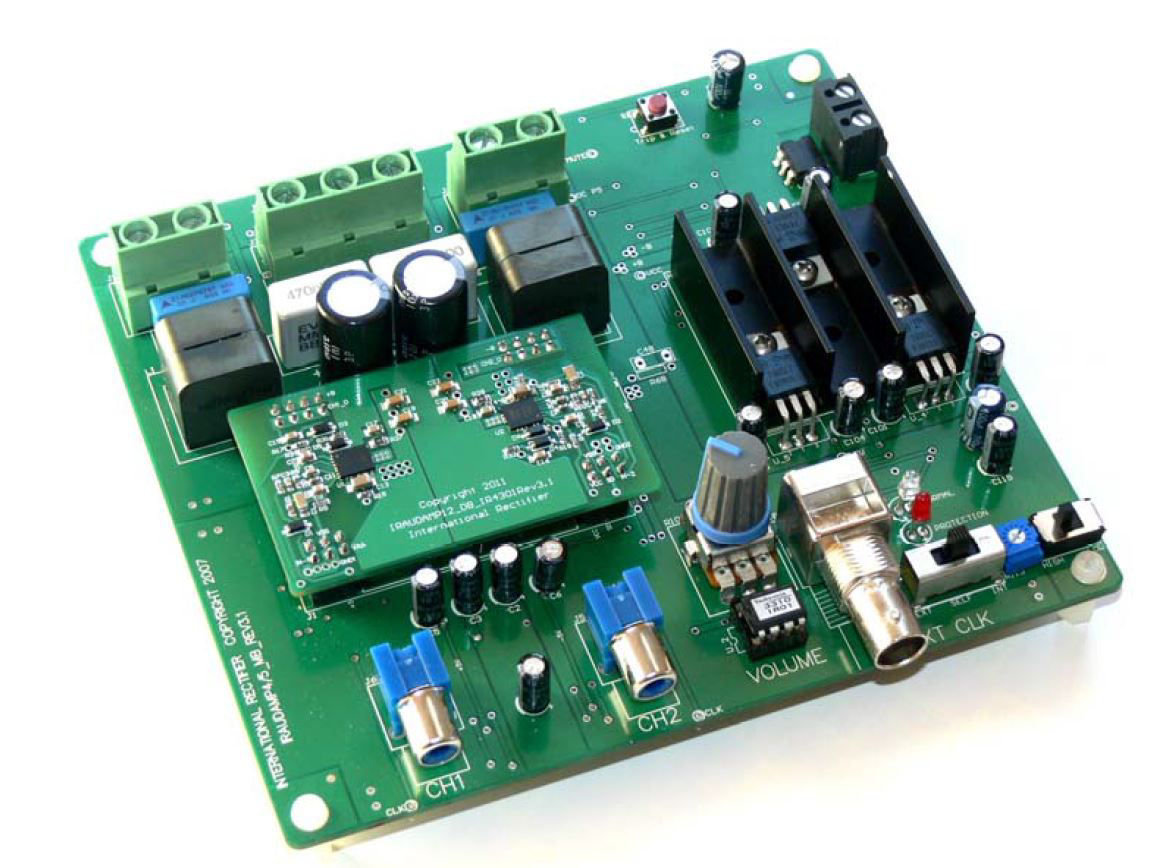

IRAUDAMP12 evaluation board is a 2-channel, 160 W/ch (4 Ω at ±34 V), class D audio power amplifier for audio systems. It demonstrates how to use IR4301M, implement protection circuits, and design an optimum PCB layout. The reference design contains all the required housekeeping power supplies for ease of use. The two-channel design is scalable, for power and number of channels.

特長

  • Reference design board
  • IR4301
  • Dual power supply, 2x130 W

利点

  • 130 W x 2, (THD=10%, 1 kHz, 4 Ohms)
  • 02% THD+N distortion @ 50 W, 4 Ohms
  • Residual noise 250 µV, AW
  • 96% Efficiency @ 130 W, 4 Ohms
  • OCP, OVP, UVP, DCP and OTP
  • Self-oscillating with optional sync
  • Featuring IR4301
