Active and preferred
RoHS準拠

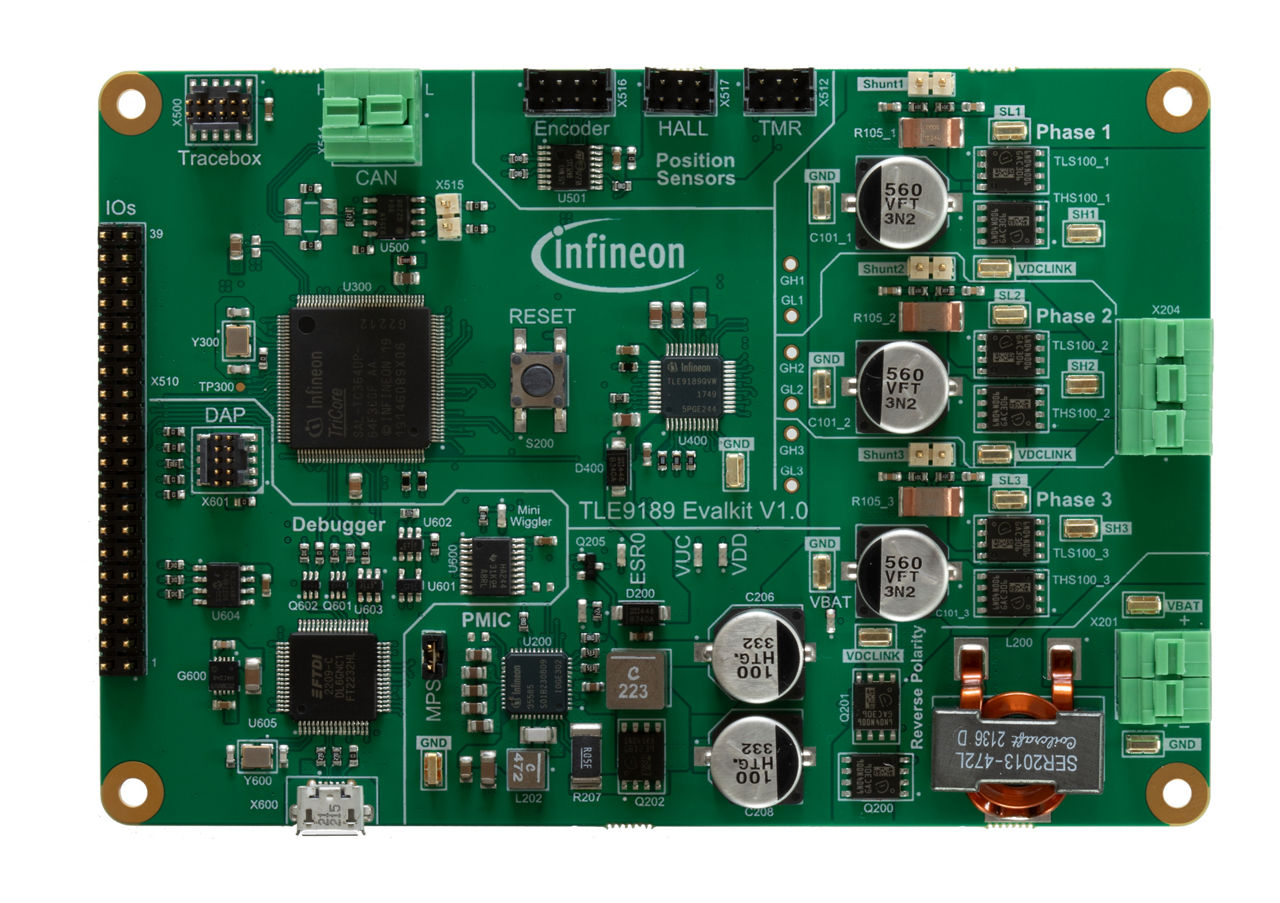

EVALKIT_TLE9189QUW

このボードは、車載アプリケーションの12V BLDCモータ制御用のMOTIX™ TLE9189QUWゲートドライバICに慣れるための使いやすいツールです。
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVALKIT_TLE9189QUW
EVALKIT_TLE9189QUW
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    3-Phase Inverter
  • ファミリー
    MOTIX™ Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    12.5 x 8.5 cm
  • 対象アプリケーション
    Drives, Automotive, Motor Control & amp, EPS, Braking
  • 認定
    Automotive
  • 電源電圧
    12 V
推奨
OPN
EVALKITTLE9189QUWTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
この評価キットは、BLDCモータ用のMOTIX™ TLE9189QUWゲートドライバICをテストおよび評価するためのすぐに使用できるソリューションです。マイコン、電源、40V MOSFETを使用したB6ブリッジを搭載し、3相モーターを駆動します。モータの相は、電線対基板の端子台を使用して簡単に接続でき、追加の工具は必要ありません。さらに、構成ウィザードを使用すると、デバイスの基本的な動作の評価が容易になります。

機能

  • MOTIX™ TLE9189QUWゲートドライバIC
  • 32ビットTriCore™ AURIX™ TC364DP
  • OPTIREG™ PMIC TLF35585QV
  • B6ブリッジ、OptiMOS™ 6 40V MOSFETs
  • ユニバーサルシリアルバス(USB)ポート
  • オンボードデバッガ
  • DAP
  • 逆極性保護

用途
