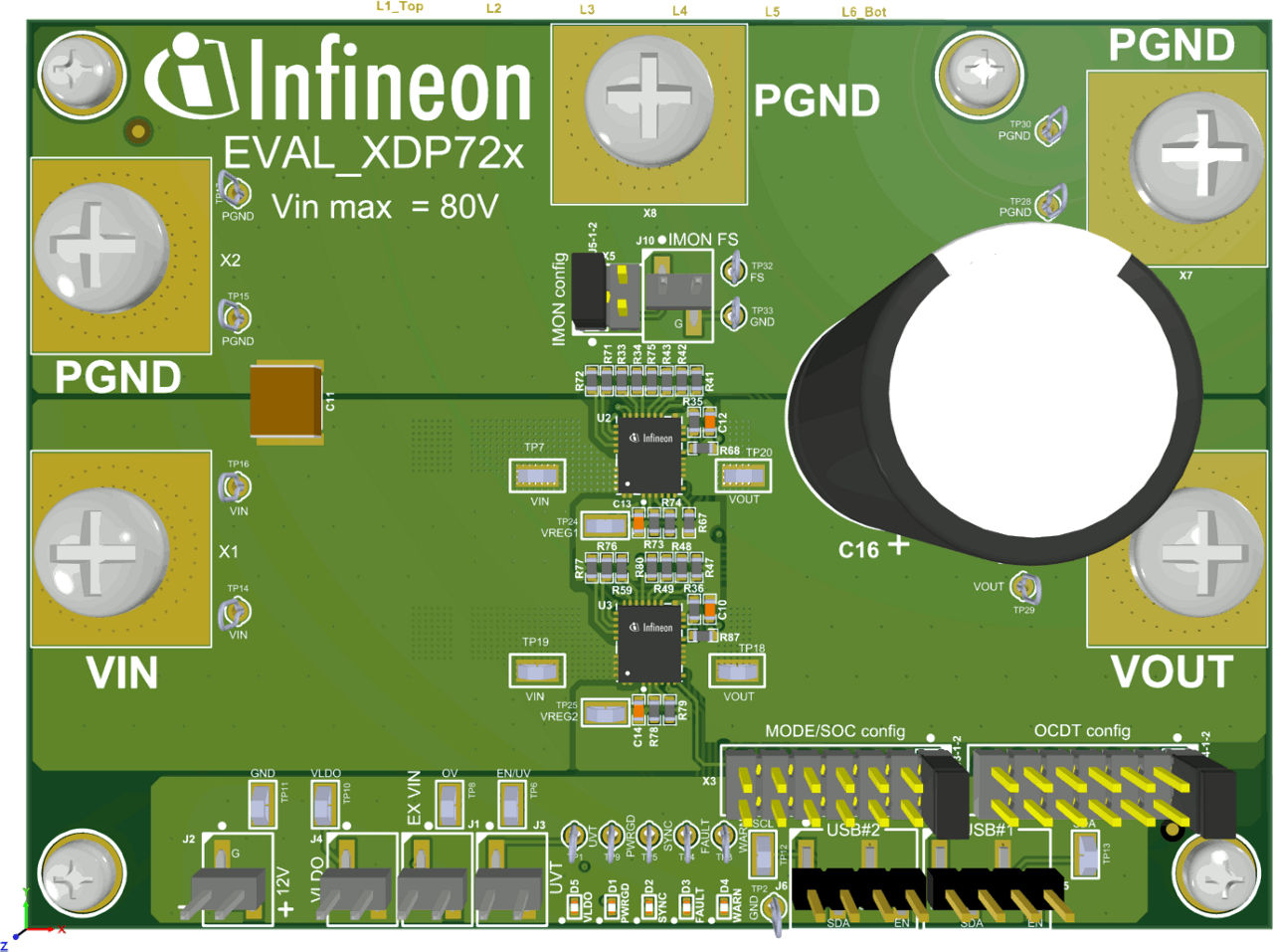

EVAL_XDP72X-001

Evaluation board for digital eFuses XDP720-001, XDP721-001 or XDP722-001
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_XDP72X-001
EVAL_XDP72X-001
ユーザーマニュアル

製品詳細

  • コンフィギュレーション
    XDP720-001, XDP721-001, 2N7002, BSR315P, TLS835B2ELVSE
  • ファミリー
    Protection and Monitoring ICs
  • ボード名
    EVAL_XDP72X-001
  • 入力タイプ
    DC
  • 出力電力
    0 kW to 1.6 kW
  • 出力電圧
    7 V to 80 V
  • 出力電流 max
    40 A
  • 実装
    Stand Offs
  • 寸法
    100 mm x 73 mm
  • 対象アプリケーション
    Data center and AI data center solutions
  • 認定
    Industrial
  • 電源電圧
    7 V to 80 V
OPN
EVALXDP72X001TOBO1
製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
This board features XDP720-001 (with PMBus®) and/or XDP721-001/XDP722-001 (without PMBus®), a digital eFuse integrating a hot-swap controller, current sensor, and low RDS(on) OptiMOS™ FET with up to 20 A continuous current carrying capability. Potential applications are (AI) base boards, fan tray/control applications, 48 V/54 V servers and data centers, power distribution systems, and power supplies.

機能

  • Input voltage range 7 VDC - 80 VDC
  • Current rating 20 A/eFuse (total 40 A)
  • Integrated 100 V MOSFET, RDS(on) 3.2 mΩ
  • Integrated current sense
  • Auxiliary: on-board 3.3 V/5 V bias
  • Communication: I2C/PMBus (XDP720 only)
  • Analog current & voltage monitoring

利点

  • Current sharing to achieve higher IOUT
  • Evaluate XDP720/721/722 or combinations
  • Port for XDP™ designer dongle
  • Configurable 3.3 V/5 V bias
  • On-board I2C pull-ups
