EVAL-M7-HVMOS-INV
新規設計非推奨
RoHS対応

EVAL-M7-HVMOS-INV

iMOTION™ MADK Evaluation board for 600 V CoolMOS™ PFD7
User manual

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M7-HVMOS-INV
EVAL-M7-HVMOS-INV
User manual

製品仕様情報

  • インターフェース
    MADK-M7
  • サブアプリケーション
    compressors, fans, pumps
  • トポロジー
    3-Phase control
  • ファミリー
    iMOTION™ Motor Control ICs, CoolMOS™ PFD7
  • ボードタイプ
    Evaluation Board
  • モーターパワー (最大)
    300 W
  • 入力タイプ
    AC
  • 対象アプリケーション
    Refrigerator
  • 製品名
    EVAL-M7-HVMOS-INV
OPN
EVALM7HVMOSINVTOBO1
製品ステータス not for new design
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

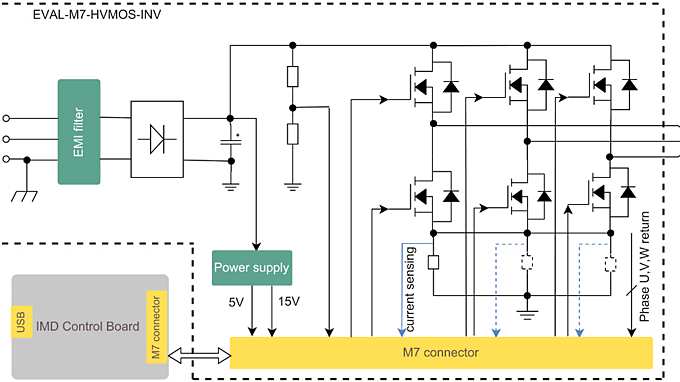

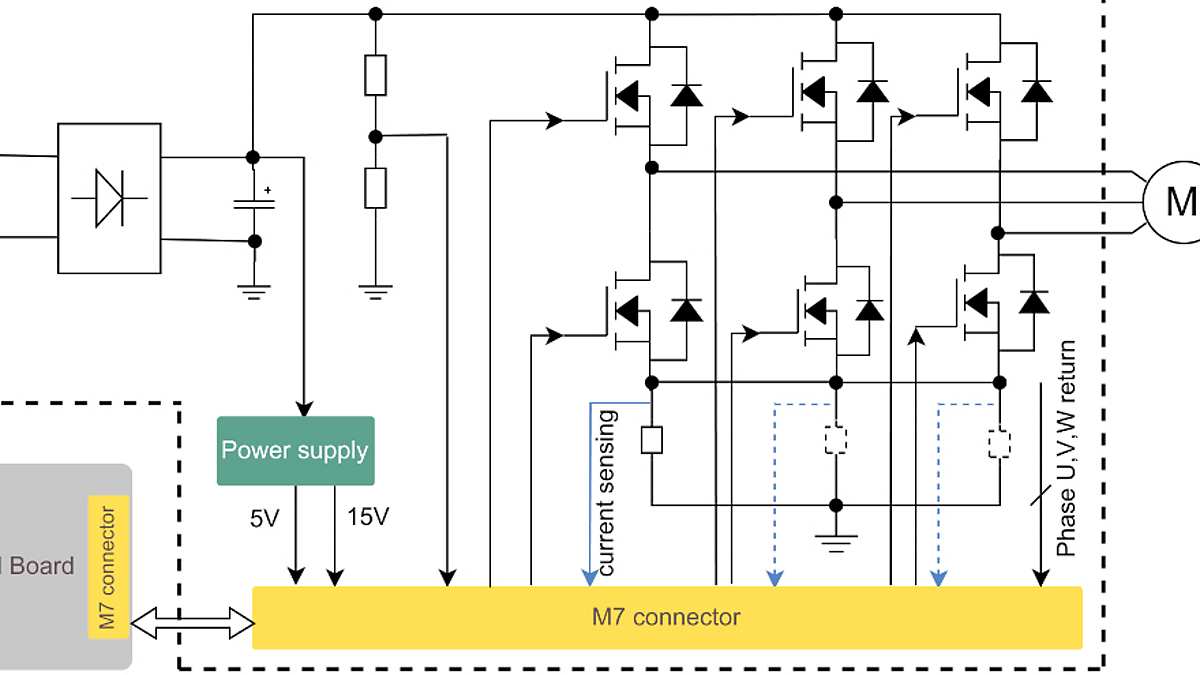

The EVAL-M7-HVMOS-INV is a power board for iMOTION™ MADK, featuring the latest CoolMOS™ MOSFETs in a three-phase inverter setup. When paired with a control board with an M7 connector, it offers scalable 3-phase inverter options, allowing rapid prototyping of motor control systems like fans, pumps, and compressors.

特長

  • Power board to drive 3-phase motor
  • 600V/0.6 Ω CoolMOS™ IPN60R600PFD7S
  • Single- or leg shunt current sense
  • 220C AC input
  • Up to 300W output power
  • Test hooks to attach oscilloscope
  • MADK M7 32pin interface

利点

  • Evaluate 600 V CoolMOS™ PFD7
  • Cost efficient inverter design
  • Best light load efficiency
  • Highly efficient drive inverter

アプリケーション
