EVAL-M7-HVIGBT-INV

iMOTION™ MADK Evaluation board for TRENCHSTOP™ RCD2 IGBT
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M7-HVIGBT-INV
EVAL-M7-HVIGBT-INV
ユーザーマニュアル

製品詳細

  • インターフェース
    MADK-M7
  • サブアプリケーション
    Major Home Appliances, Small Home Appliances
  • トポロジー
    3-Phase control
  • ファミリー
    iMOTION™ Motor Control ICs, IGBT Discrete
  • ボードタイプ
    Evaluation Board
  • モーターパワー max
    200 W
  • 入力タイプ
    AC
  • 寸法
    103x96x42 mm
  • 対象アプリケーション
    Home Appliances
  • 製品名
    EVAL-M7-HVIGBT-INV
  • 認定
    Industrial
推奨
OPN
EVALM7HVIGBTINVTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

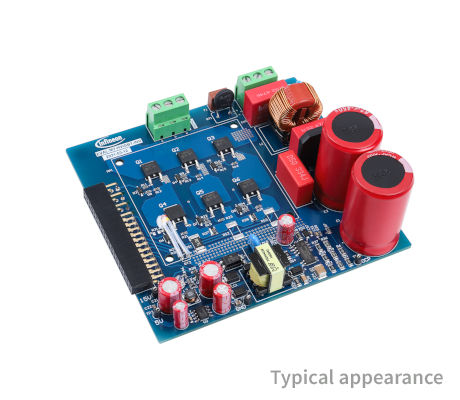

The EVAL-M7-HVIGBT-INV is a power board for iMOTION™ MADK, featuring the latest TRENCHSTOP™ IGBTs. When matched with a control board with an M7 connector, it offers a wide portfolio of scalable 3-phase inverter options, enabling rapid prototyping of various motor control systems like fans, pumps, and compressors.

機能

  • Power board to drive 3-phase motor
  • 4A/600v RCD2 IGBT IKD04N60RC2
  • Single- or leg shunt current sense
  • 220C AC input
  • Up to 200W output power
  • Test hooks to attach oscilloscope
  • MADK M7 32pin interface

利点

  • Easily evaluate 600 V RC-D2 IGBTs
  • Cost efficient inverter design
  • High electrical robustness
  • Very good EMI performance
