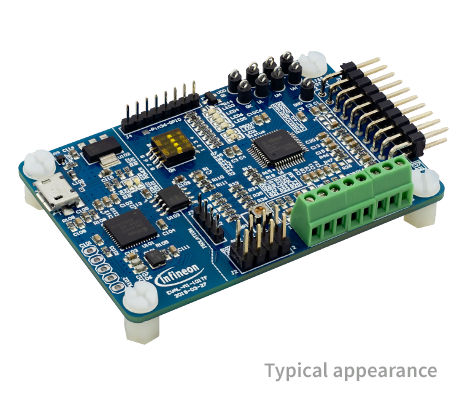

EVAL-M1-101TF

Control Board for iMOTION™ Modular Application Design Kit (MADK)
ユーザーマニュアル
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-101TF
EVAL-M1-101TF
ユーザーマニュアル

製品仕様情報

  • インターフェース
    MADK-M1 20pin interface connector
  • サブアプリケーション
    BLDC motor drives, Pumps, Fans, Compressors
  • トポロジー
    3-Phase Inverter
  • ファミリー
    iMOTION™ Motor Control ICs
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    AC
  • 対象アプリケーション
    Motor Control & Drives, Automation, Industrial, Consumer
  • 製品名
    EVAL-M1-101TF
  • 認定
    Industrial
OPN
EVAL-M1-101TFTOBO1
製品ステータス not for new design
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The EVAL-M1-101TF Control Board, powered by IMC101T-F048 iMOTION™ Motor Control IC, enables advanced Sensorless Field Oriented Control without coding. It allows rapid prototyping of inverterized motor control systems when combined with matching power boards from iMOTION™ MADK Platform. Users can download essential software and tools for system configuration and monitoring.

機能

  • Motor control board
  • Based on IMC101T-F048
  • Single- or leg shunt current sense
  • Sensorless or hall based FOC
  • User programmable script engine
  • On board LED and potentiometer
  • Isolated on-board PC interface

利点

  • Run a motor in less than 1 hour!
  • Simple setup and easy tuning
  • iMOTION™ Solution Designer support
  • No coding for motor control
  • Use any M1 interface power board

Bill of Material
