EVAL-ISSI20R11H
Active and preferred

EVAL-ISSI20R11H

Infineon's coreless-transformer advanced solid-state isolator Evaluation Board for iSSI20R11H
User manual
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-ISSI20R11H
EVAL-ISSI20R11H
個.
User manual


製品仕様情報

  • アプリケーション
    Power supplies, Power transmission & distribution, Programmable logic controller, Industrial automation, Robotics, Smart Building, Battery management systems
  • ゴーワイドボード
    Yes
  • サブアプリケーション
    Thermostat, Lighting, Heating Control
  • ファミリー
    SSR, CoolMOS™ MOSFET, IGBT Discrete, Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    AC/DC
  • 出力電圧 (最大)
    320 V
  • 出力電流 (最大)
    2 A
  • 対象アプリケーション
    Consumer, Industrial
  • 製品名
    EVAL-iSSI20R11H
  • 認定
    Industrial
  • 電源電圧
    3.3 V

推奨
OPN
EVALISSI20R11HTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
組立国
CN
ウェハ製造国
CN
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
CN
ウェハ製造国
CN
個.
在庫あり

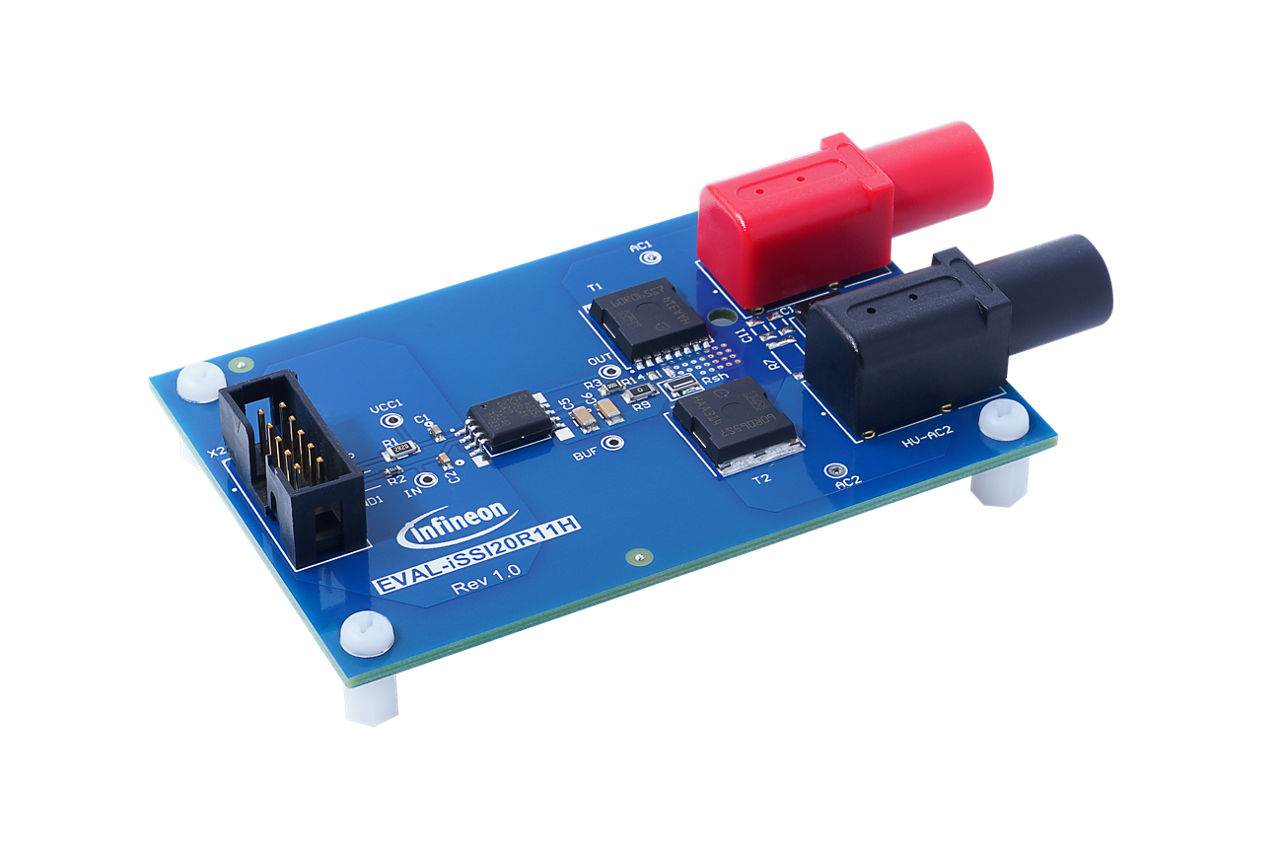

Evaluation board with ISSI20R11H and two CoolMOS™ IPT60R065S7 MOSFETs in an AC switch configuration. Ultra-fast overcurrent detection that is triggered at the typical peak current of 9 A. Over-temperature protection with PTC resistor (optional). Fast turn-on & Fast turn-off after overcurrent and over-temperature protection.

特長

  • iSSI20R11H + (2) CoolMOS™ IPT60R065S7
  • AC switch configuration
  • Ultra-fast overcurrent detection (9 A)
  • Over-temperature (PTC) - optional
  • Fast turn-on
  • Fast turn-off after overcurrent event
  • Fast turn-off after over-temp event

利点

  • Fast iSSI Evaluation and Design

Bill of Material
