EVAL_5BR3995BZ-1_BUCK1

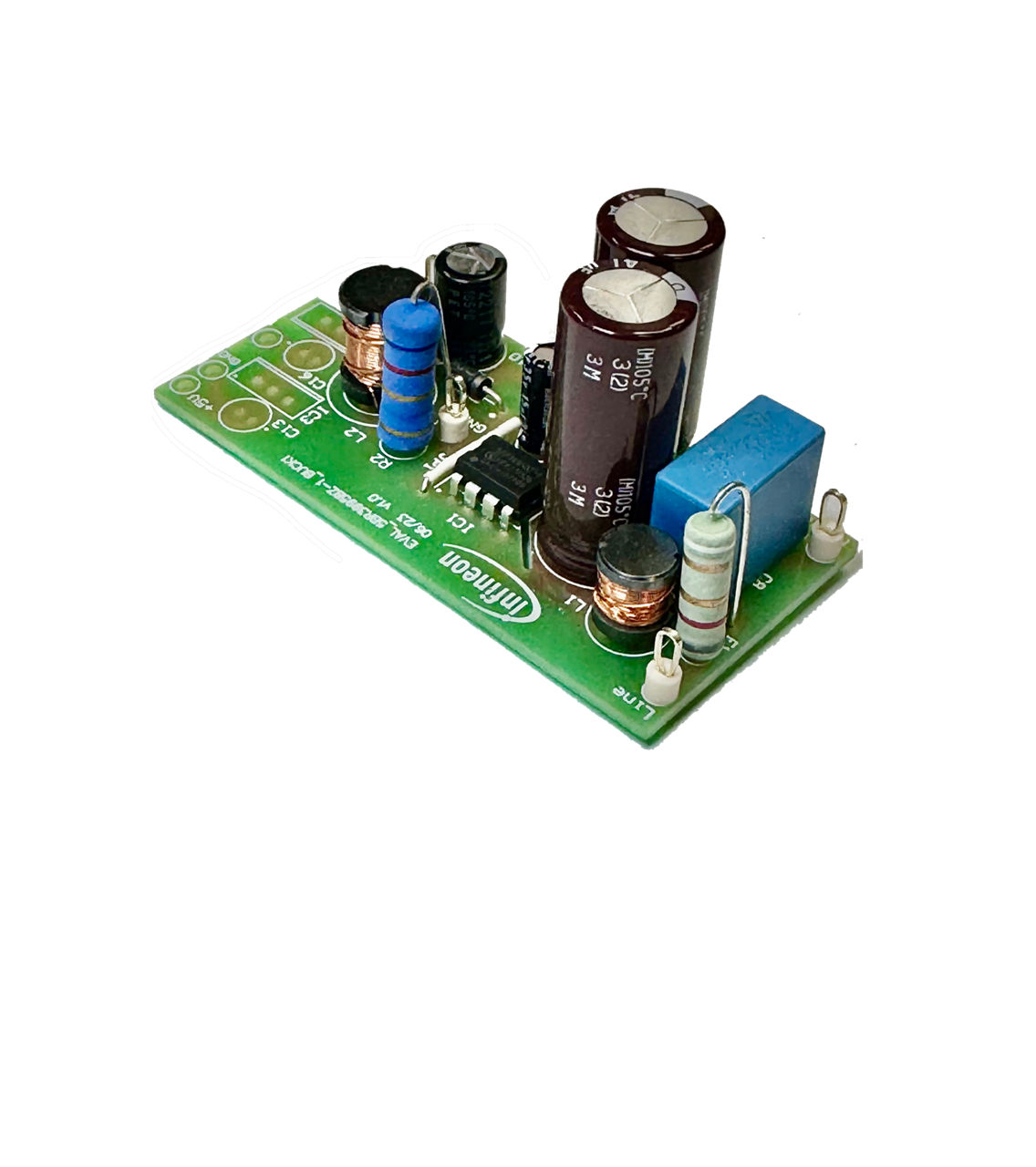

EVAL_5BR3995BZ-1_BUCK1 is an evaluation board using the latest CoolSET™ 5th Generation Fixed Frequency Plus ICE5BR3995BZ-1 switching controller.
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_5BR3995BZ-1_BUCK1
EVAL_5BR3995BZ-1_BUCK1
EA.
アプリケーションノート

製品詳細

  • Pout max
    5.4 W
  • Configuration
    ICE5BR3995BZ-1
  • Topology
    Buck
  • Family
    CoolSET™
  • Board Type
    Reference Board
  • Input Type
    AC
  • Output Voltage
    18 V
  • Output Current max
    0.3 A
  • Frequency
    28 kHz to 65 kHz
  • Dimensions
    70mm x 35mm x 23mm
  • Qualification
    Consumer
  • Supply Voltage
    85 V to 460 V
推奨
OPN
EVAL5BR3995BZ1BUCK1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This 5.4 W evaluation board configured in a non-isolated high-voltage buck topology and comes along with the ICE5BR3995BZ-1, a product of Infineon’s latest CoolSET™ 5th Generation Fixed Frequency Plus family.Thanks to the integrated 950 V MOSFET in DIP-7 package, such a design enables the deployment to unstable grid environments and increases system robustness.

機能

  • Universal input: 85 ~460 VAC, 50/60 Hz
  • Output: 18 V (non isolated)
  • Output current: 300 mA (for 18 V)

利点

  • Robust operation
  • Frequency reduction at light loads
  • Programmable burst mode
  • Integrated error amplifier
  • Integrated 950 V MOSFET
  • Either primary/secondary side regulation

Bill of Material
