EVAL-3RBR4765JZ
お問い合わせください

EVAL-3RBR4765JZ

Application note
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-3RBR4765JZ
EVAL-3RBR4765JZ
Application note

製品仕様情報

  • ファミリー
    CoolSET™
  • ボードタイプ
    Evaluation Board
OPN
EVAL3RBR4765JZTOBO1
製品ステータス on request
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

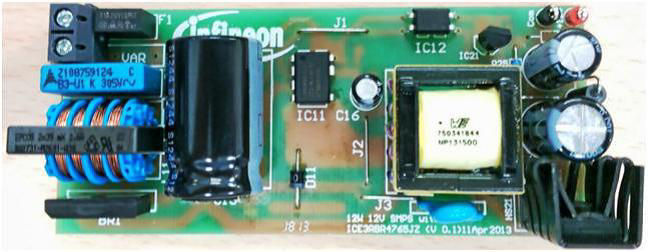

The universal input 12V 12W off-line flyback converter power supply board utilizes CoolSET™ ICE3RBR4765JZ, operating in Discontinuous Conduction Mode at 65 kHz. Notably, it features essential CoolSET™ functions and emphasizes low standby power and good EMI performance.

特長

  • 650V avalanche rugged CoolMOS™ with built-in Startup Cell
  • Active Burst Mode for lowest Standby Power
  • Fast load jump response in Active Burst Mode
  • 65 kHz internally fixed switching frequency
  • Auto Restart Protection Mode for Overload, Open Loop, Vcc Undervoltage, Overtemperature & Vcc
  • Overvoltage
  • Built-in Soft Start
  • Built-in blanking window with extendable blanking time for short duration high current
  • External auto-restart enable pin
  • Max Duty Cycle 75%
  • Overall tolerance of Current Limiting < ±5%
  • Internal PWM Leading Edge Blanking
  • BiCMOS technology provides wide VCC range
  • Built-in Frequency jitter feature and soft driving for low EMI

利点

  • Best in class low standby power
  • Good EMI performance

アプリケーション
