EVAL-3BR0680JZ
EVAL-3BR0680JZ
アプリケーション ノート

製品仕様情報

  • サブアプリケーション
    Offline SMPS
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • 入力タイプ
    AC
  • 対象アプリケーション
    Power Supplies
  • 製品カテゴリ
    CoolMOS™, CoolSET™
  • 製品名
    EVAL-3BR0680JZ
OPN
EVAL3BR0680JZTOBO1
製品ステータス on request
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

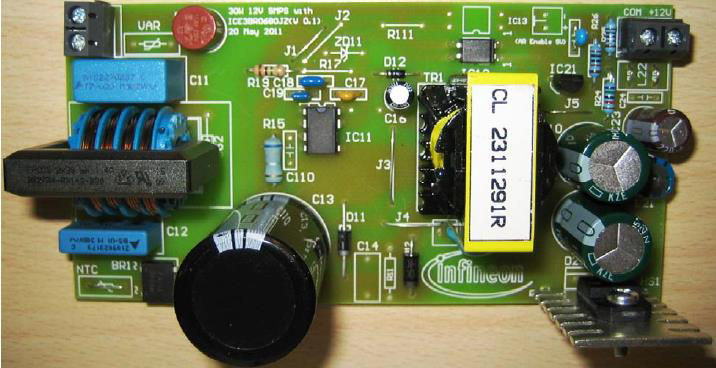

The universal input 30W 12V off-line flyback converter power supply utilizes CoolSET™ ICE3BR0680JZ, operating in Discontinuous Conduction Mode at 65 kHz. It features a single output voltage with secondary side control regulation and includes essential CoolSET® features such as Active Burst Mode, propagation delay compensation, auto restart protection, and BiCMOS technology design. Notable features are low standby power and good EMI performance.

特長

  • 800V avalanche rugged CoolMOS™ with Startup Cell
  • Active Burst Mode for lowest Standby Power
  • Selectable entry and exit burst mode level
  • 65kHz internally fixed switching frequency with jittering feature
  • Auto Restart Protection for Over load, Open Loop, VCC Under voltage & Over voltage and Over
  • temperature
  • External auto-restart enable pin
  • Over temperature protection with 50°C hysteresis
  • Built-in 10ms Soft Start
  • Built-in 20ms and extendable blanking time for short duration peak power
  • Propagation delay compensation for both maximum load and burst mode
  • Adjustable brownout feature
  • Overall tolerance of Current Limiting < ±5%
  • BiCMOS technology for low power consumption and wide VCC voltage range
  • Soft gate drive with 50Ω turn on resistor800V avalanche rugged CoolMOS™ with Startup Cell

アプリケーション
