EVAL-3AR0680VJZ

アプリケーションノート

ボード

EVAL-3AR0680VJZ

アプリケーションノート

製品詳細

サブアプリケーション

Offline SMPS
トポロジー

Flyback
ファミリー

CoolSET™
ボードタイプ

Demo Board
入力タイプ

AC
対象アプリケーション

Power Supplies
製品カテゴリ

CoolMOS™, CoolSET™
認定

Industrial


OPN	EVAL3AR0680VJZTOBO1
製品ステータス	on request
インフィニオンパッケージ	--
パッケージ名	N/A
包装サイズ	1
包装形態	CONTAINER
水分レベル	N/A
モイスチャーパッキン	NON DRY
鉛フリー	No
ハロゲンフリー	No
RoHS準拠	No
Infineon stock last updated:

製品ステータス	on request
インフィニオンパッケージ	--
パッケージ名	-
包装サイズ	1
包装形態	CONTAINER
水分レベル	-
モイスチャーパッキン	NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

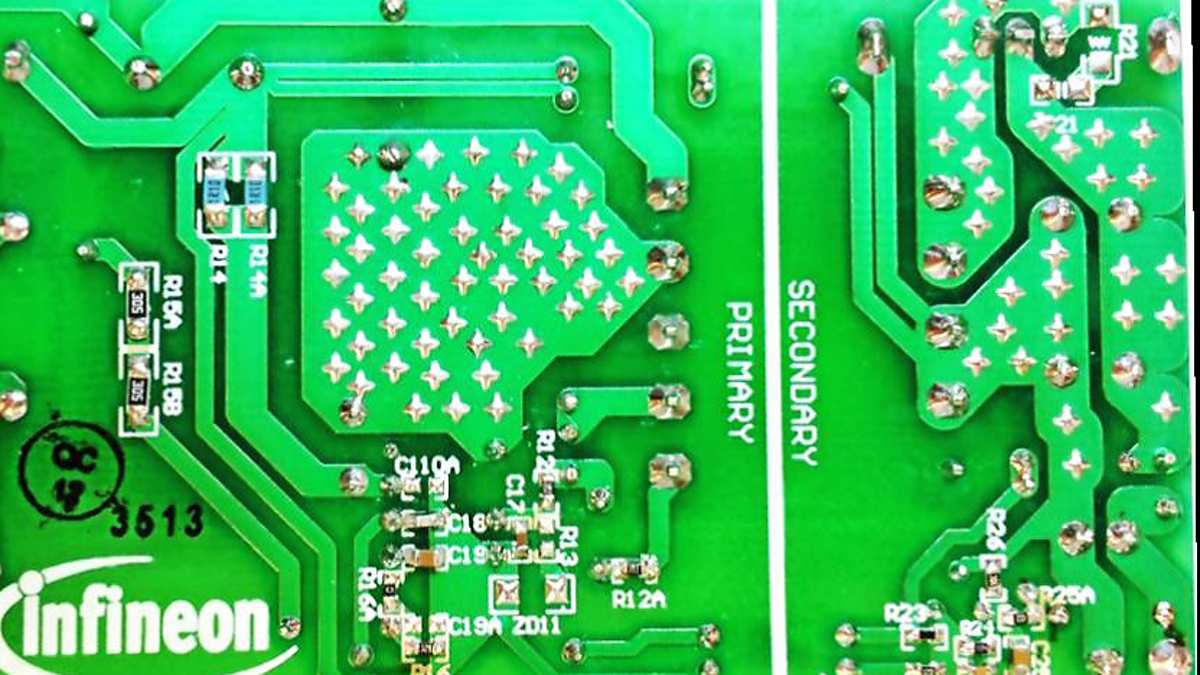

The 30W 12V off-line flyback converter power supply utilizes the CoolSET™ ICE3AR0680VJZ control IC with integrated MOSFET, operating in Discontinuous Conduction Mode at 100 kHz. It features single output voltage, secondary side control regulation, and various advanced features including low standby power and good EMI performance.

機能

800V avalanche rugged CoolMOS™ with Startup Cell
Active Burst Mode for lowest Standby Power
Selectable entry and exit burst mode level
100kHz internally fixed switching frequency with jittering feature
Auto Restart Protection for Over load, Open Loop, VCC Under voltage & Over voltage and Over temperature
Over temperature protection with 50°C hysteresis
Built-in 10ms Soft Start
Built-in 20ms and extendable blanking time for short duration peak power
Propagation delay compensation for both maximum load and burst mode
Adjustable input OVP
Overall tolerance of Current Limiting < ±5%
BiCMOS technology for low power consumption and wide VCC voltage range
Soft gate drive with 50Ω turn on resistor
