CY8CKIT-046

PSOC™ 4 L-Series Pioneer Kit
ユーザーマニュアル
ソフトウェア
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CY8CKIT-046
CY8CKIT-046
EA.
ユーザーマニュアル

製品詳細

  • Bluetooth規格
    N/A
  • CAPSENSE™
    Gesture pad
  • GPIO/シールドの互換性
    Arduino Uno
  • WiFi規格
    N/A
  • コア
    ARM Cortex-M0
  • センサー
    Audio Codec
  • ソフトウェア サポート
    PSoC Creator
  • ハードウェアの互換性
    CY8CKIT-028-EPD
  • ファミリー
    PSOC™ 4200L Microcontroller
  • プログラマー/デバッガ
    Onboard KitProg
  • ボードタイプ
    Evaluation Kit
  • 入力タイプ
    DC
  • 外部メモリ
    1 Mb FRAM
  • 対象アプリケーション
    Industrial automation, Home entertainment, Wearables
  • 接続性
    USB
  • 特長
    RGB LED,One Switch,MCU device USB,3.5-mm audio jack
  • 認定
    Industrial, Consumer
推奨
OPN
CY8CKIT-046
製哝ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ N/A
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り

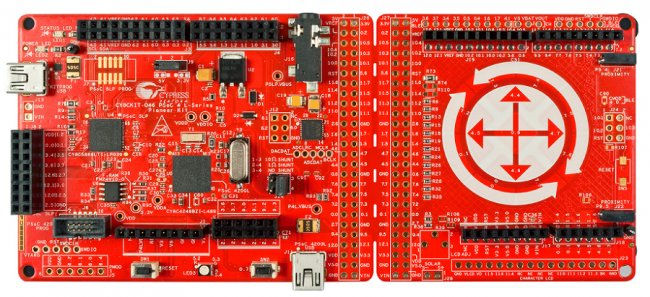

The PSOC™ 4 L-Series Pioneer Kit offers footprint-compatibility with Arduino™ shields and 6-pinDigilent® Pmod™ peripheral modules. In addition, this kit features two CAPSENSE™ proximity headers, a CAPSENSE™ Gesture Pad with a radial slider, audio jack with microphone input, audio codec for digital audio streaming, µSD card interface, EZ-BLE™ PRoC™ Module, Energy Harvesting PMIC interface, an RGB LED, a push-button switch, and an F-RAM™ (1 Mb).

機能

  • PSOC™ 4200M device,256KB Flash,32KB SRAM
  • Dual Arduino shield compatible footprint
  • CAPSENSE™ Proximity header
  • CAPSENSE™ Gesture pad
  • Audio Codec
  • Audio jack 3.5mm with selection switch
  • Energy Harvesting PMIC
  • Character LCD Header
  • EZ-BLE™ PRoC™ module
  • µSD card Interface
  • F-RAM 1MB
  • 32.768KHz Crystal

利点

  • 32-bit, 48-MHz ARM Cortex-M0 CPU
  • Low Power 1.71 to 5.5-V Device Operation
  • 4xOPAMP, 2xCOMP, 12-BIT SAR ADC, 2xiDAC
  • Programmable Digital: 8 UDB
  • Capacitive Sensing
Eight 16-bit TCPWM block
  • 32x DMA Channels
  • CAN x 2
  • USB-FS
