SMART7 PROFET+2 12V BTS7120-2EPG DAUGHTER BOARD
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7120-2EPG DB
BTS7120-2EPG DB
ユーザーマニュアル

製品詳細

  • サブアプリケーション
    Body Control, Lighting
  • トポロジー
    High-side switch
  • ファミリー
    High-side switches, PROFET™ +2 12V
  • ボードタイプ
    Evaluation Board
  • 低電圧復帰遅延
    No
  • 入力タイプ
    DC
  • 対象アプリケーション
    Automotive
  • 認定
    Automotive
  • 電源電圧
    -16 V to 35 V
推奨
OPN
BTS71202EPGDBTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製哝ステータス
Active
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応

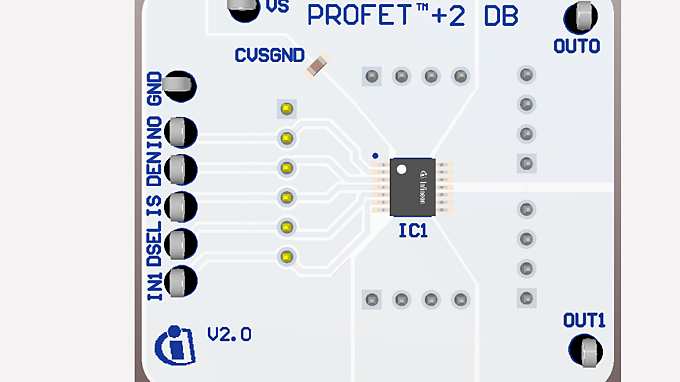

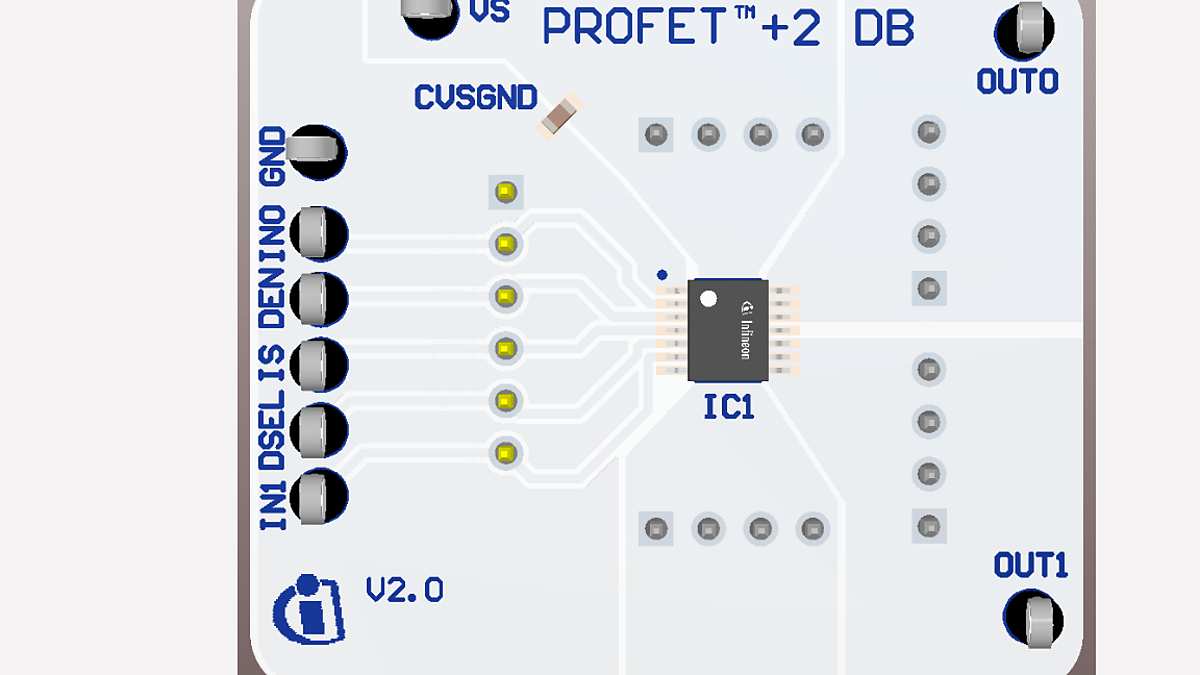

This daughterboard comes with 1 high-side switch of BTS7120-2EPG and is compatible with the PROFET™+2 12V motherboard. The purpose of this board is to provide a quick pick and place solution for costumers' lab evaluations. The motherboard in combination with the daugtherboard is capable to drive typcial automotive loads.

機能

  • RDS(ON): 1.2-200 mΩ in smaller TSDSO-14
  • Protection: current tripping,overvoltage
  • Diagnosis: load current sense output
  • Pin2pin PROFET™+2 family compatibility
  • Miniaturization / Shrink of the PCB Area

利点

  • 50% reduced current consumption
  • Simplified cost efficient ground network
  • Current sense accuracy (kILIS) ≤ 5%
  • Benchmark cranking voltage capability
  • Smaller package size for area savings
  • Low output leakage current ≤ 0.5 μA

用途
