IRS20965S

生産終了
High voltage, high speed MOSFET driver with floating PWM inputs designed for Class D audio amplifier applications
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS20965S
IRS20965S
データシート

Product details

  • VCC
    10 V to 15 V
  • オーディオ入力タイプ
    PWM
  • スピーカー チャネル
    1
  • パッケージ
    SOIC 16 pins
  • 出力電流 (Sink)
    2000 mA
  • 出力電流 (Source)
    2000 mA
  • 技術
    HVIC
  • 説明
    Driver for 500W applications - 1 channel PWM input Class-D audio amplifier
  • 電源電圧 ((V))
    +/-100
OPN
IRS20965STRPBF
製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • Hi-side and Lo-side independent floating PWM input
  • Programmable bidirectional over-current detection with self-reset function
  • Over current sensing output
  • Shoot-through prevention logic
  • High noise immunity
  • + - 100V ratings deliver up to 500W in output power
  • 3.3 V / 5 V logic compatible input
  • Operates up to 800kHz

用途

図

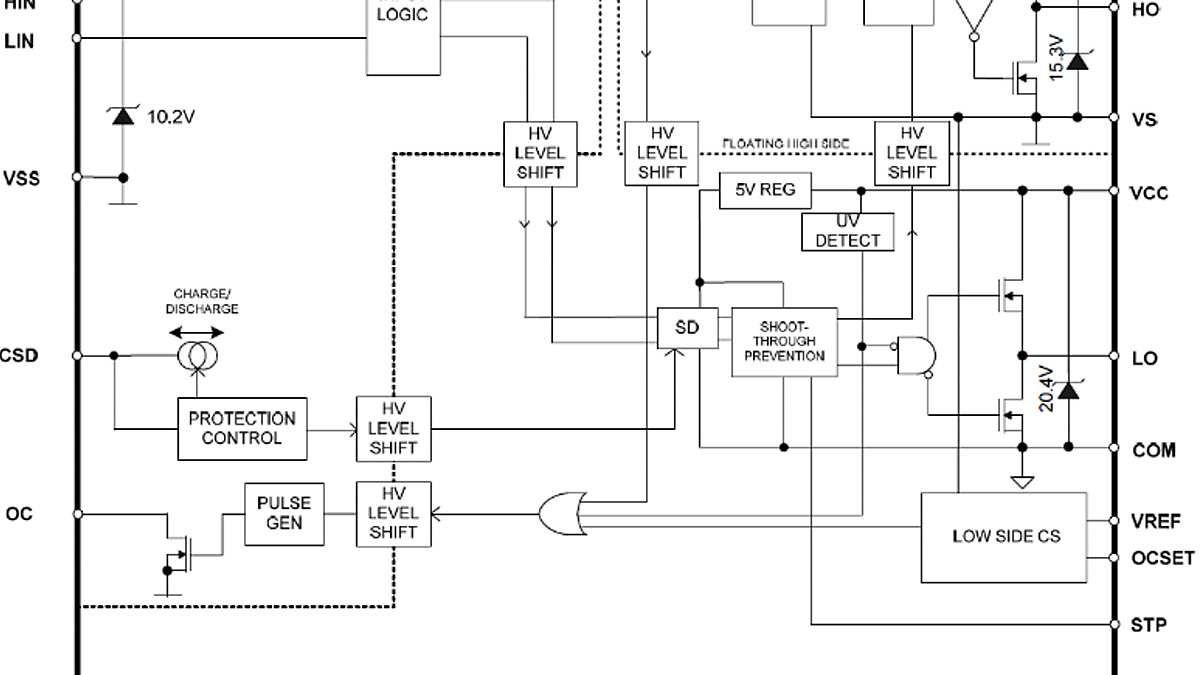

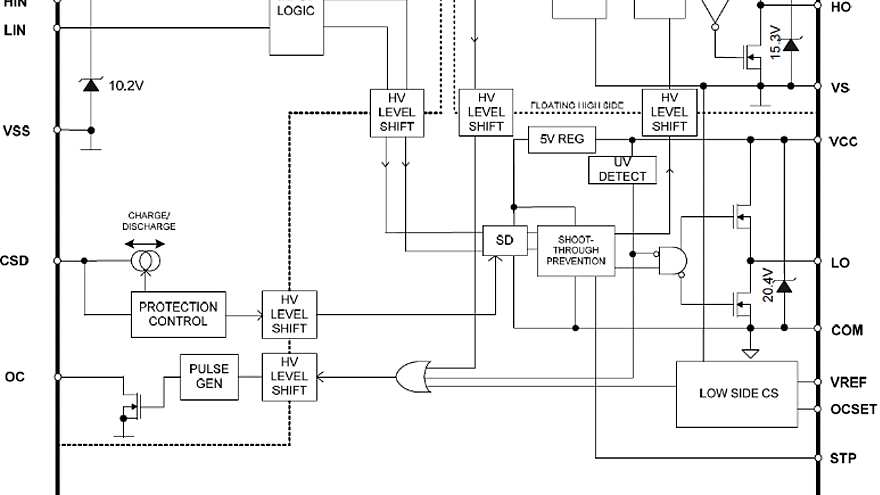

fbd-irs20965s
fbd-irs20965s
fbd-irs20965s fbd-irs20965s fbd-irs20965s

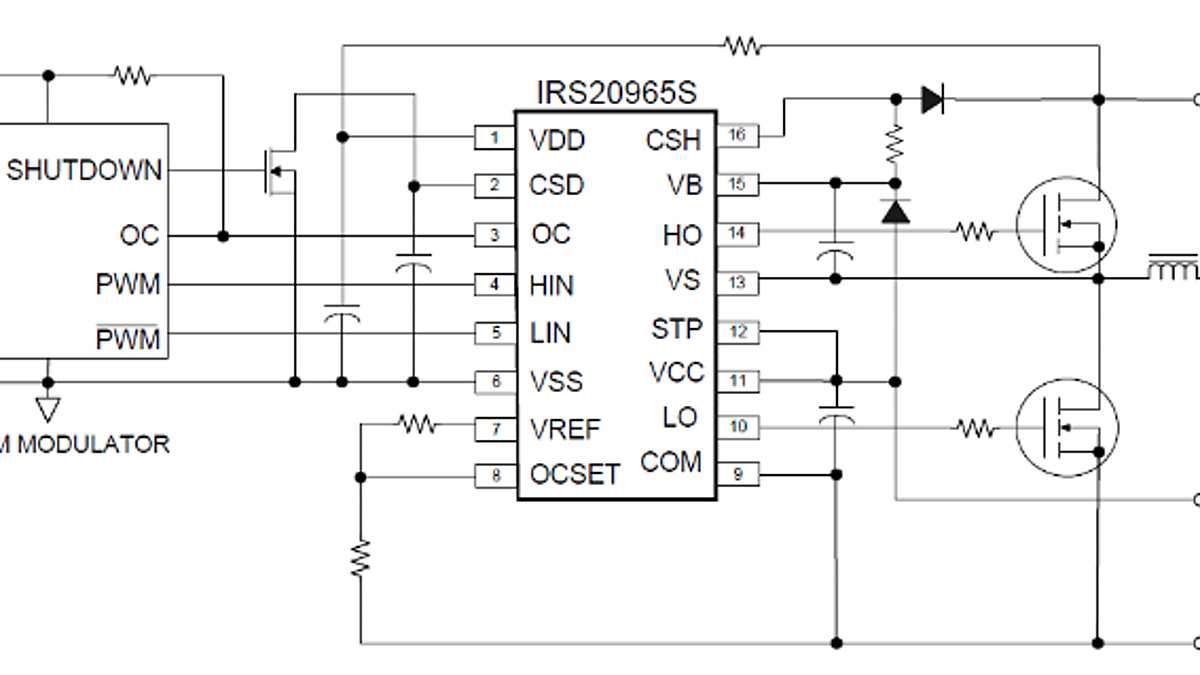

tc-irs20965s tc-irs20965s tc-irs20965s
×
