IRS20957SPBF

Protected Digital Audio Driver with Floating PWM input in a 16-Lead SOIC Narrow Package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS20957SPBF
IRS20957SPBF
EA.
データシート

Product details

  • VCC
    10 V to 15 V
  • オーディオ入力タイプ
    PWM
  • スピーカー チャネル
    1
  • パッケージ
    SOIC 16 pins
  • 出力電流 (Source)
    1000 mA
  • 出力電流 (Sink)
    1200 mA
  • 技術
    HVIC
  • 説明
    Driver for 500W applications - 1 channel PWM input Class-D audio amplifier
  • 電源電圧 ((V))
    +/-100
推奨
OPN
IRS20957STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IRS20957S is a high voltage, high speed MOSFET driver with a floating PWM input designed for Class D audio amplifier applications. The IRS2057S forms a complete Class D amplifier with dual over current, and shoot-through protection, as well as UVLO protection for the three bias supplies. The dead-time generation block enables accurate gate switching and optimum dead-time setting for lower thd+n and noise floor.

機能

  • Floating PWM input
  • Programmable OCP with self-reset
  • Programmable preset dead-time
  • High noise immunity
  • ±100V ratings deliver up to 500 W
  • 3.3 V/5 V logic compatible input
  • Operates up to 800 kHz

用途

図

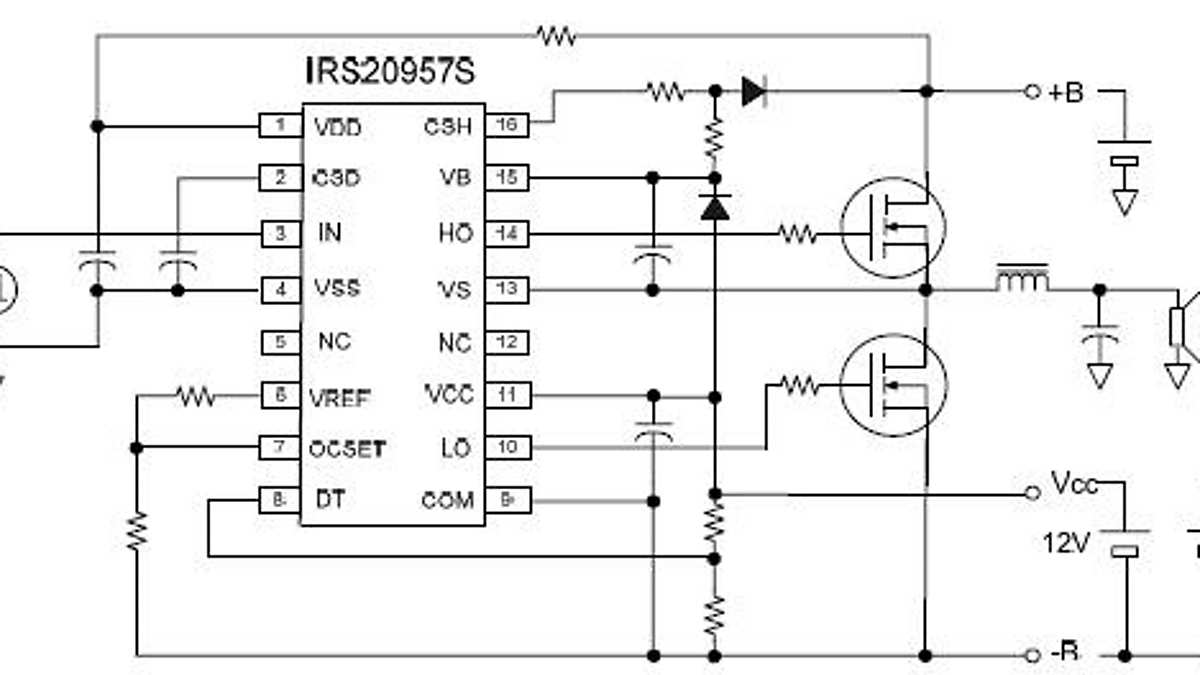

tc-irs20957s
tc-irs20957s
tc-irs20957s tc-irs20957s tc-irs20957s

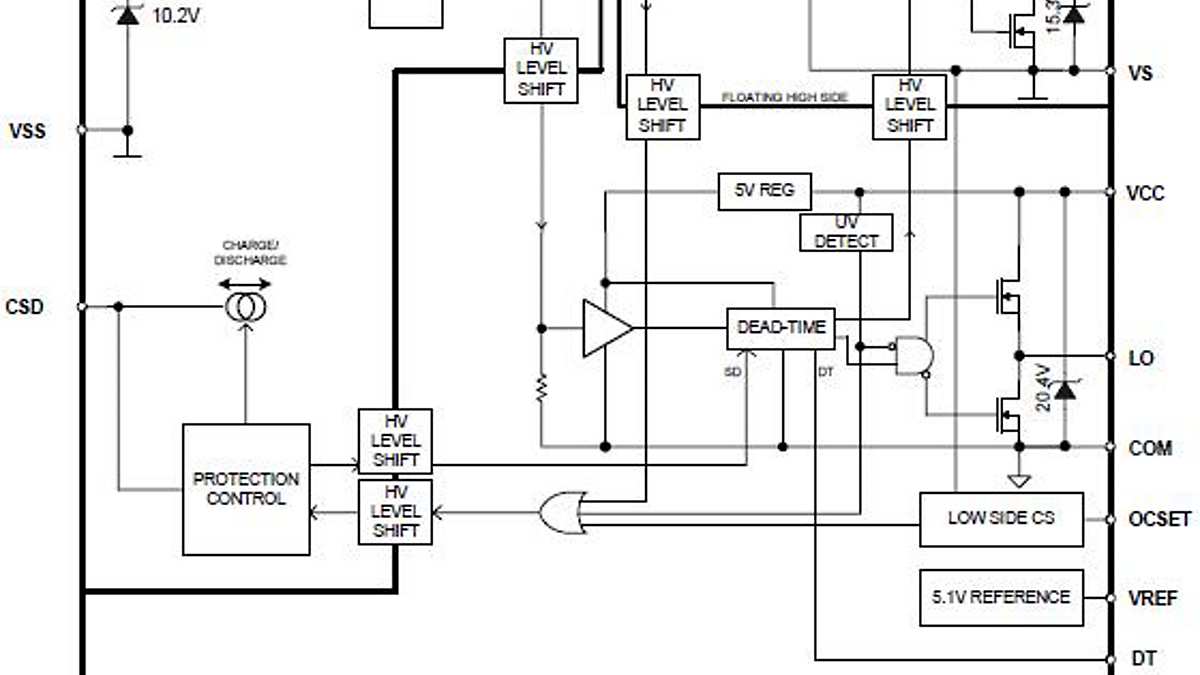

fbd-irs20957s fbd-irs20957s fbd-irs20957s
×
