IR2136S

600 V three-phase gate driver IC with enable, fault reporting and over current protection
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2136S
IR2136S
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    400 ns
  • 伝搬遅延オン
    425 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.2 A
  • 出力電流 (Sink)
    0.35 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2136STRPBF IR2136SPBF
製品ステータス active not for new design
インフィニオンパッケージ
SOIC 28W
SOIC 28W
パッケージ名 N/A N/A
包装サイズ 1000 2000
包装形態 TAPE & REEL TUBE
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 28W
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 28W
パッケージ名 -
包装サイズ 2000
包装形態 TUBE
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V three phase gate driver IC with typical 0.2 A source and 0.35 A sink current in SOIC-28 wide body package with junction-isolated level-shift technology for IGBTs and MOSFETs .For improved negative transient voltage robustness up to -100 V and 50% lower level shift losses, please check our Infineon SOI 600 V three phase gate driver 6EDL04I06PT , 6EDL04I06NT , 6EDL04N06PT . Or 6EDL04N02PR which is a 200 V, 3-phase gate driver available in TSSOP-28 package。

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Over-current shutdown
  • Under-voltage lockout for all chan.
  • Over-current shutdown
  • Independent 3 half-bridge drivers
  • Matched prop. delay for all chan.
  • Cross-conduction prevention logic
  • 3.3 V logic compatible

図

IR213xx
IR213xx

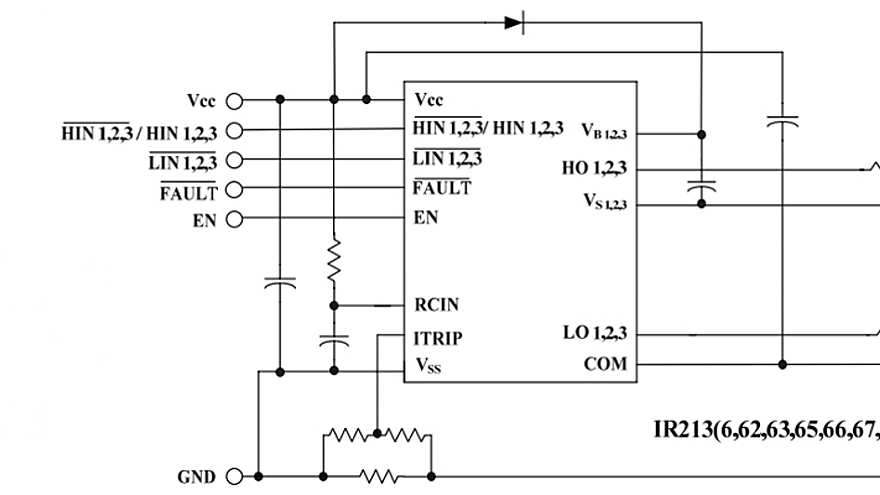

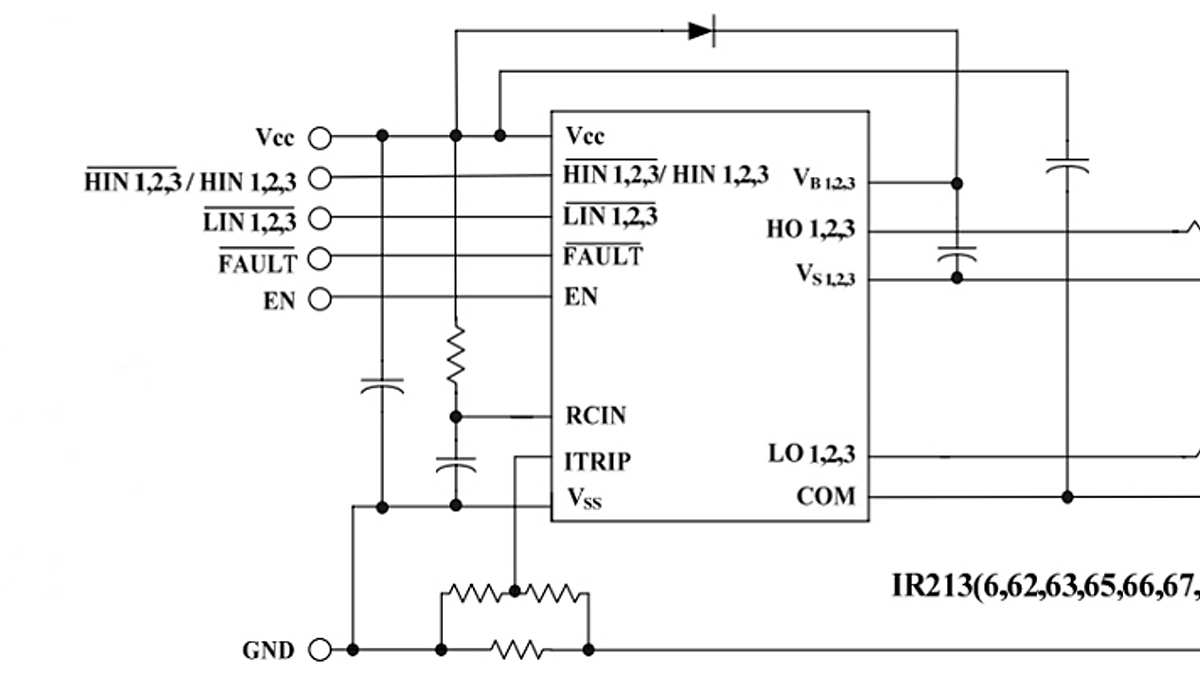

IR213xx IR213xx IR213xx
×
