IR2110
新規設計非推奨
RoHS対応
鉛フリー

IR2110

500 V high-side and low-side gate driver IC with shutdown
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2110
IR2110
データシート


製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.5 V
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    94 ns
  • 伝搬遅延オン
    120 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    2.5 A
  • 出力電流 (Sink)
    2.5 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    500 V

OPN
IR2110PBF
製品ステータス not for new design
インフィニオン パッケージ
PDIP14
パッケージ名 N/A
梱包サイズ 1500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes

製品ステータス not for new design
インフィニオン パッケージ
PDIP14
パッケージ名 -
梱包サイズ 1500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
EiceDRIVER™ 500 V high and low-side gate driver IC with typical 2.5 A source and 2.5 A sink currents in 14 Lead PDIP package for IGBTs and MOSFETs . Also available in 16 Lead SOIC WB .

特長

  • Floating channel for bootstrap op.
  • Fully operational to +500 V
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervol. lockout for both channels
  • 3.3 V logic compatible
  • Separate logic supply range
  • Logic & power ground +/- 5 V offset
  • CMOS Schmitt-triggered inputs
  • C-by-c edge-trigg. shutdown logic
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs

アプリケーション

図

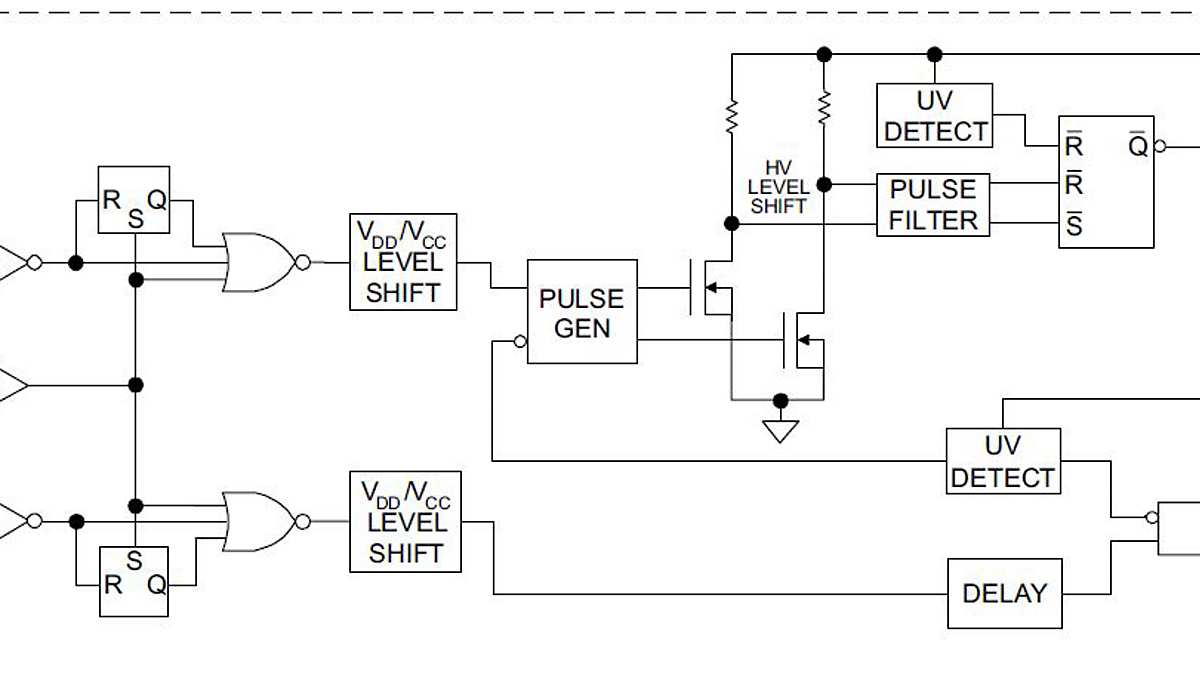

Circuit_Diagramm_IR2110
Circuit_Diagramm_IR2110
Circuit_Diagramm_IR2110 Circuit_Diagramm_IR2110 Circuit_Diagramm_IR2110
×
