新規設計は非推奨
RoHS準拠
鉛フリー

IR2101

600 V high-side and low-side gate driver IC
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2101
IR2101
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    160 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    0.36 A
  • 出力電流 (Source)
    0.21 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2101PBF
製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V High and Low Side Driver IC with typical 0.21 A source and 0.36 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • 3.3, 5 & 15 V input logic compatib.
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs IR2101
  • Or out of phase with inputs IR2102

用途

図

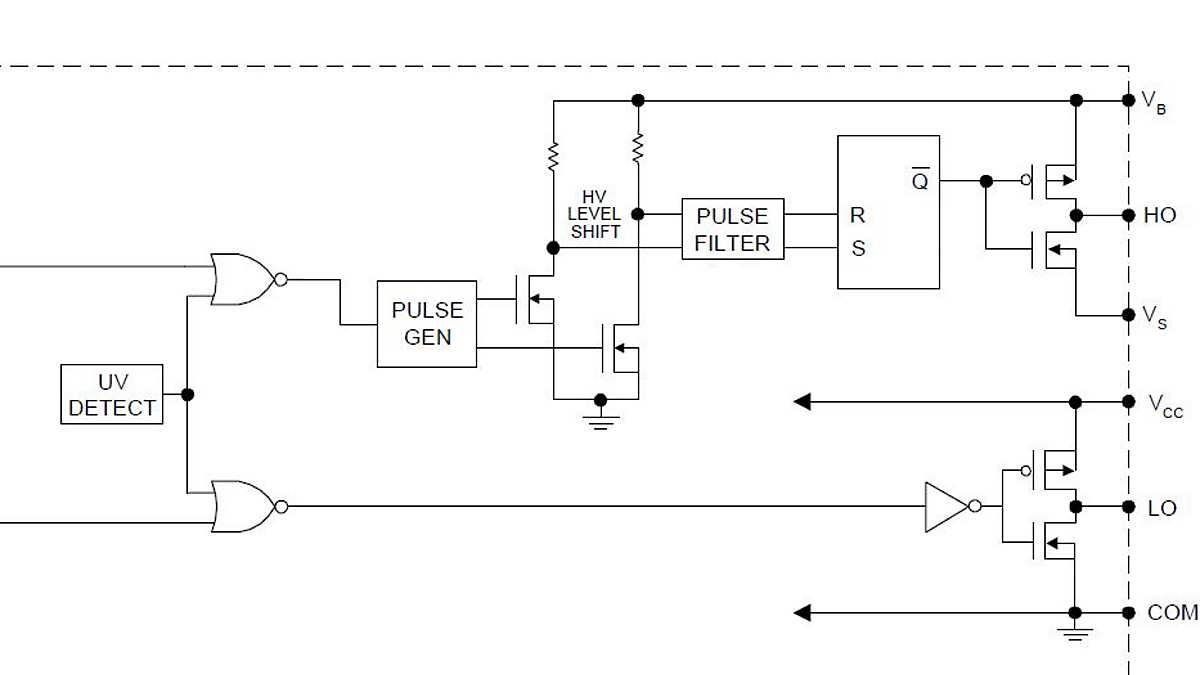

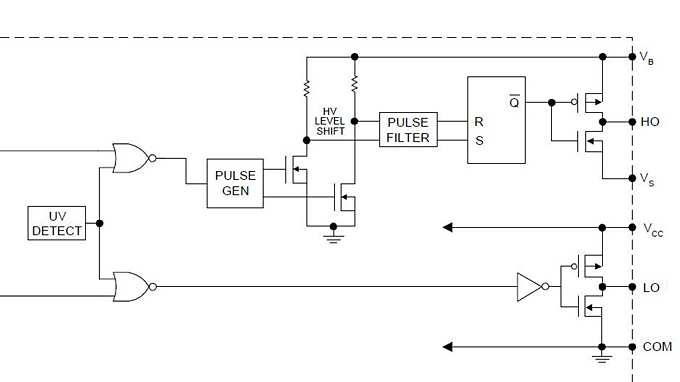

Circuit_Diagramm_IR2101
Circuit_Diagramm_IR2101
Circuit_Diagramm_IR2101 Circuit_Diagramm_IR2101 Circuit_Diagramm_IR2101
×
