PG-TSNP-26-2

パッケージの詳細

  • パッケージ材質
    PG
  • パッケージ ファミリー
    PG-TSNP
  • 端子
    26
  • バリアント
    2
  • 露出したパドル
    有り
  • ボディ長 (mm)
    3.4
  • ボディ幅 (mm)
    2.6
  • 最小端子ピッチ (mm)
    0.4
  • TAPE & REEL
    Pieces/Reel
    Reels/Box
    リール径 (mm)

    2000
    1
    180
インフィニオンの薄型小型無鉛パッケージ(TSNP)は、さまざまなバリエーションとして提供されています。 リードフレームベースのインナーセットアップの具体的な寸法は、チップのサイズとボンディングのタイプによって異なります。 リードレスのボトムターミネーション接続設計により、表面実装技術(SMT)を使用した高スループットの基板実装が可能です。 同じフットプリントのドロップイン・ソリューションには、ランド・グリッド・アレイ(LGA)のパッケージ・ファミリーや、薄型スモール・リードレス・パッケージ(TSLP)などがあります。 代表的な製品は、チューナー、RFスイッチ、ドライバーIC、電圧レギュレータ、アンプ、サージ保護デバイス、リニア電圧レギュレータなどです。

イメージギャラリー

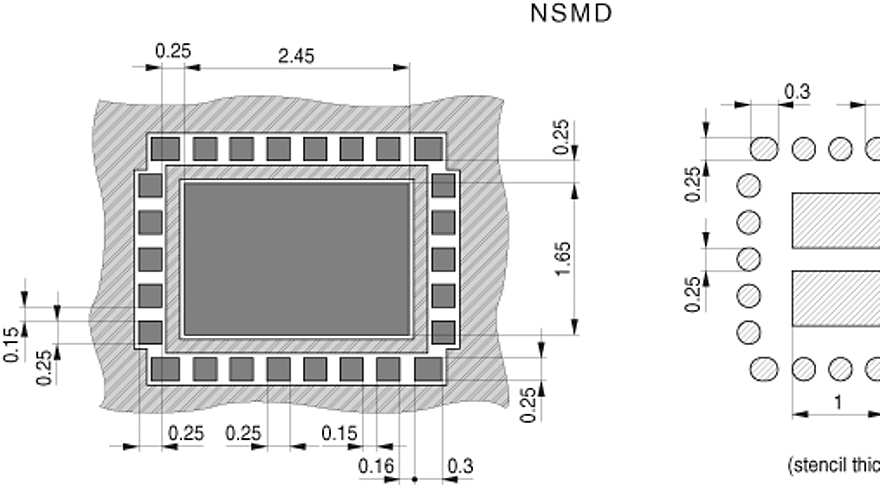

TSNP-26-2-FP
TSNP-26-2-FP
TSNP-26-2-FP TSNP-26-2-FP TSNP-26-2-FP

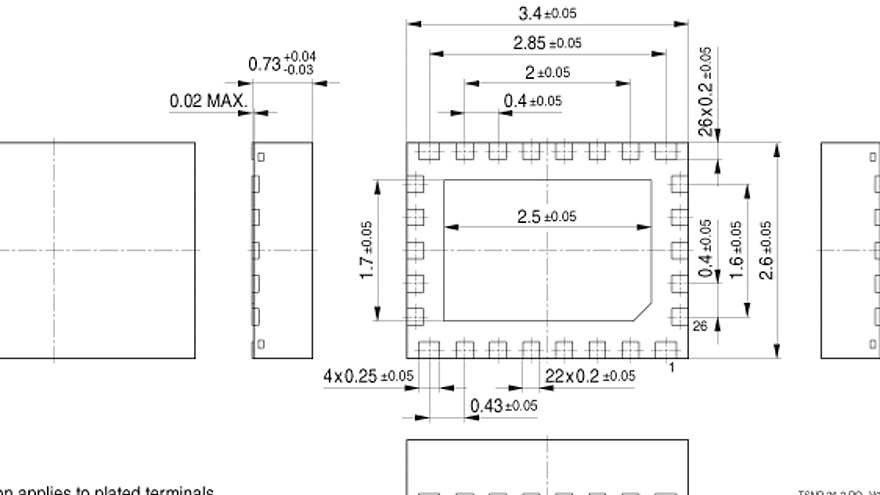

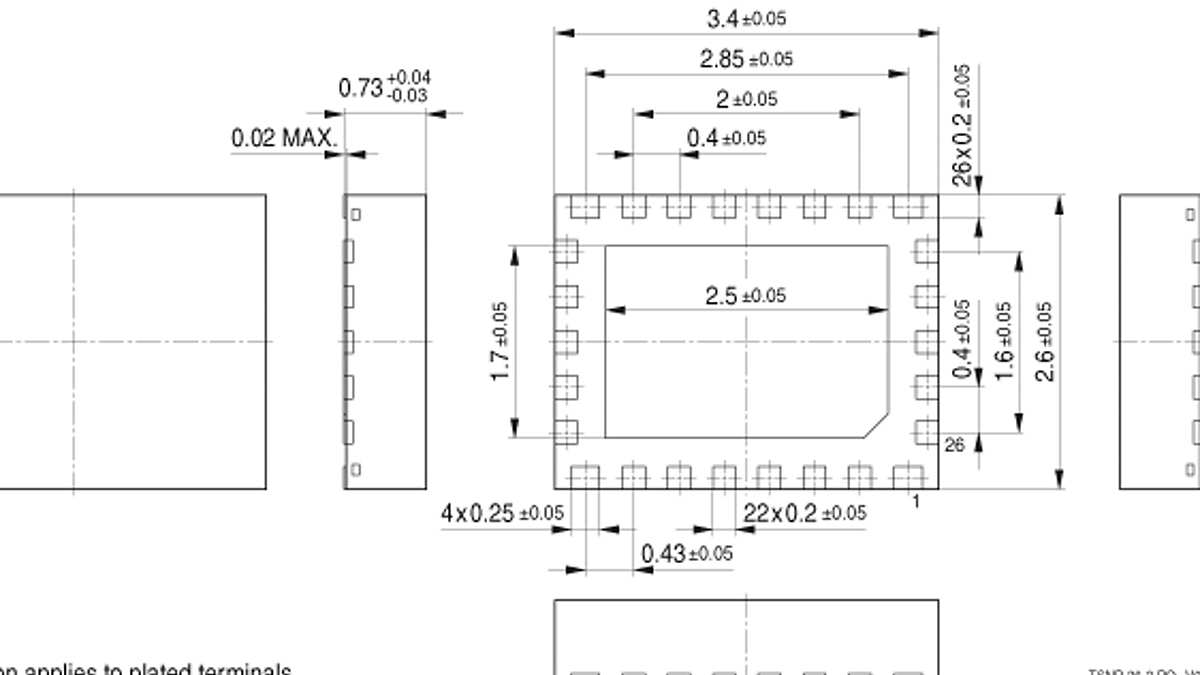

TSNP-26-2-PO TSNP-26-2-PO TSNP-26-2-PO

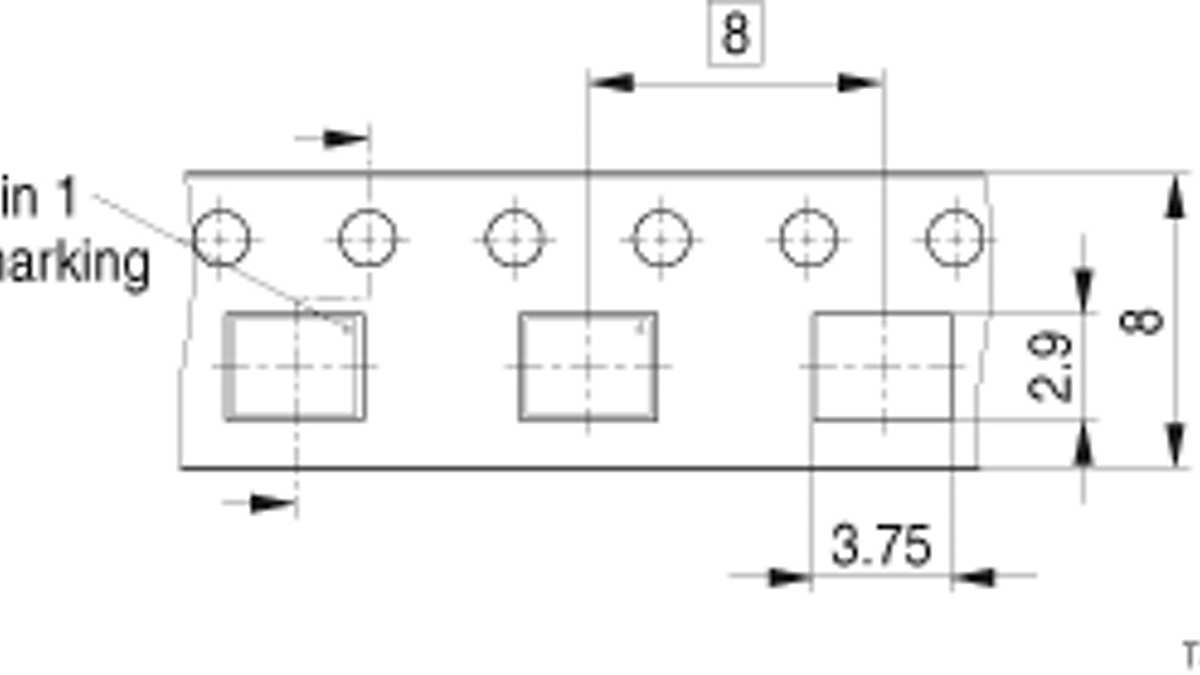

TSNP-26-2-TP TSNP-26-2-TP TSNP-26-2-TP
×
modalImg
