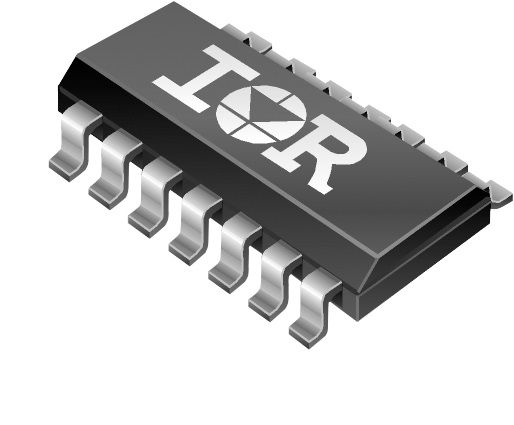

IR21814S

600 V high-side and low-side gate driver IC
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21814S
IR21814S
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    220 ns
  • 伝搬遅延オン
    180 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    1.9 A
  • 出力電流 (Sink)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR21814STRPBF
製品ステータス active
インフィニオンパッケージ
SOIC 14N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 14N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V High and Low Side Driver IC with typical 1.9 A source and 2.3 A sink currents in 14 Lead SOIC package for IGBTs and MOSFETs. Also available in 14 Lead PDIP, 8 Lead SOIC, and 8 Lead PDIP.For the new version with our SOI technology we recommend 2ED21814S06J , providing integrated bootstrap diode, better robustness and higher switching frequency

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V & 5 V input logic compatible
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • Lower di/dt gate driver
  • Output source current capabi. 1.4 A
  • Output sink current capabi. 1.8 A

用途

図

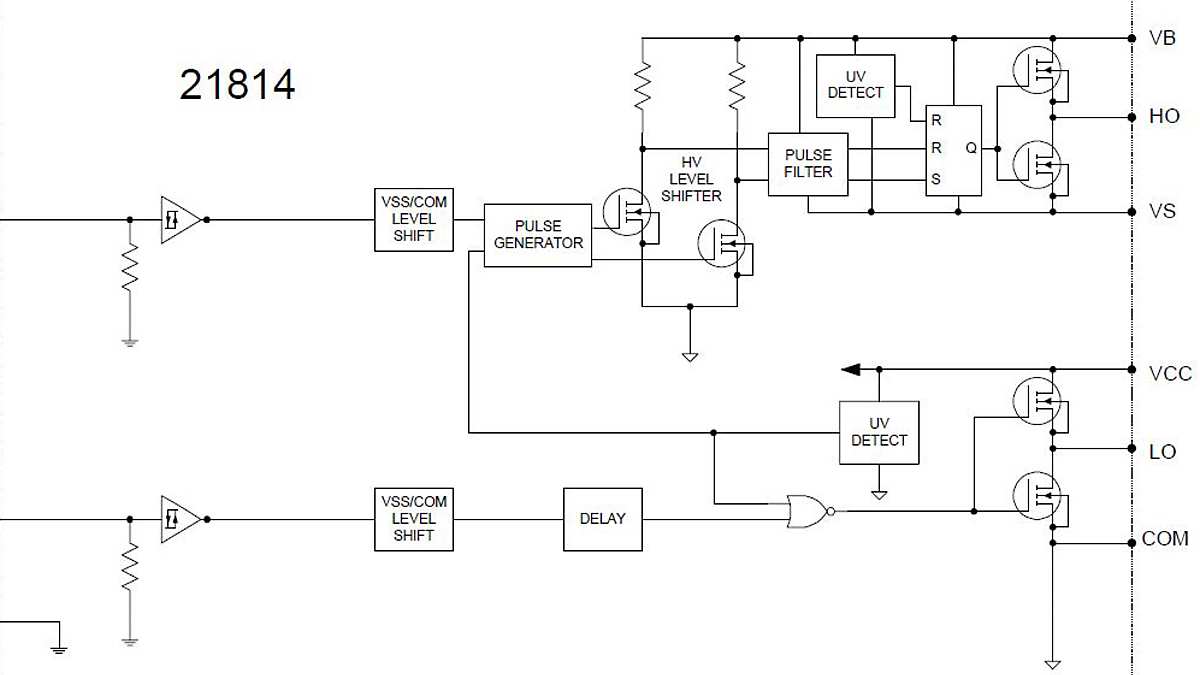

Circuit_Diagramm_IR21814
Circuit_Diagramm_IR21814
Circuit_Diagramm_IR21814 Circuit_Diagramm_IR21814 Circuit_Diagramm_IR21814
×
