IR21531
生産終了
生産終了
RoHS対応
鉛フリー

IR21531

生産終了
IR21531 is a 600V half-bridge driver with 0.6µs deadtime and programmable frequency. Ideal for lighting.
データシート
パッケージ
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21531
IR21531
代替品を表示
データシート


製品仕様情報

  • VBS UVLO (On)
    10 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 入力 Vcc 範囲
    10 V～15.6 V
  • 出力電流 (Source)
    0.18 A
  • 出力電流 (Sink)
    0.26 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    600 V

OPN
IR21531PBF
製品ステータス discontinued
インフィニオン パッケージ
PDIP8
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
組立国
CN
ウェハ製造国
TW
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ
PDIP8
パッケージ名 -
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
CN
ウェハ製造国
TW
代替品を表示
Half Bridge Driver, LO In Phase with RT, Programmable Oscillating Frequency, 0.6us Deadtime in a 8-pin DIP package and differenct phase

特長

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient deadtime
  • Shutd. feat. (1/6th Vcc) on CT pin
  • Incr. undervolt. lockout hysteresis
  • Lower power level-shifting circuit
  • Const. LO, HO pulse widths at start
  • Lower di/dt for better noise imm.
  • Low side output in phase with RT
  • Internal bootstrap diode (IR21531D)

利点

  • Self-oscillating driver needs no external controller: lower BOM
  • Externally set oscillator makes frequency easy to tune to the application
  • Internal deadtime protects the half-bridge switches

アプリケーション

図

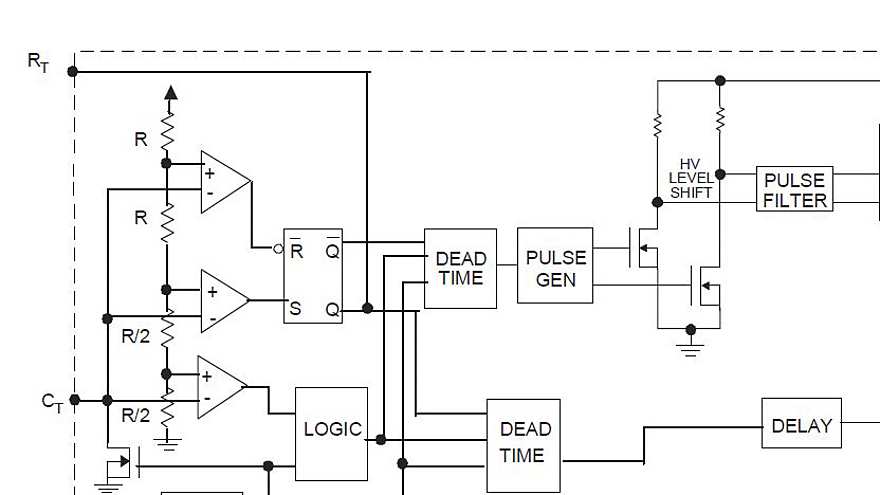

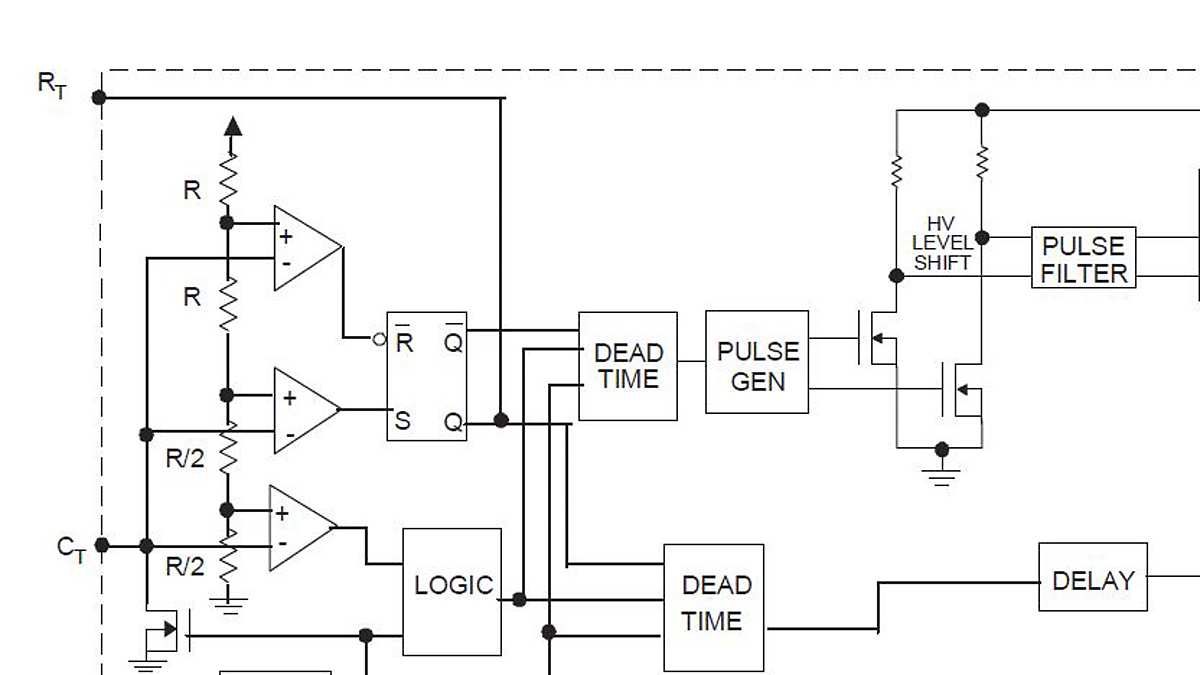

Circuit_Diagramm_IR21531
Circuit_Diagramm_IR21531
Circuit_Diagramm_IR21531 Circuit_Diagramm_IR21531 Circuit_Diagramm_IR21531
×
