IM818-MCC

CIPOS™ Maxi 1200 V, 10 A three-phase Intelligent Power Module
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM818-MCC
IM818-MCC
EA.
データシート

Product details

  • IC (@ 25°)
    16 A
  • Pmot (10kHz)
    2.2 kW
  • コンフィギュレーション
    3 Phase Open Emitter
  • スイッチ タイプ
    IGBT
  • 内蔵NTC
    Yes
  • 定格電流
    10 A
  • 暗号化
    no
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Maxi
  • 製品名
    IM818-MCC
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    1200 V
推奨
OPN
IM818MCCXKMA1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 DIP 36x23D
包装サイズ 280
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 DIP 36x23D
包装サイズ 280
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CIPOS™ Maxi 1200 V, 10 A three-phase IGBT based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including industrial drives, fans and pumps, HVAC, active filters, and etc.

機能

  • Based on TRENCHSTOP™ IGBT4
  • Motor power rating <2200 W @ 10 kHz
  • Rugged 1200 V SOI gate driver
  • Stability against transient
  • Over current shutdown
  • Under-voltage lockout
  • Switches turn off during protect.
  • Cross-conduction prevention
  • UL-certified

図

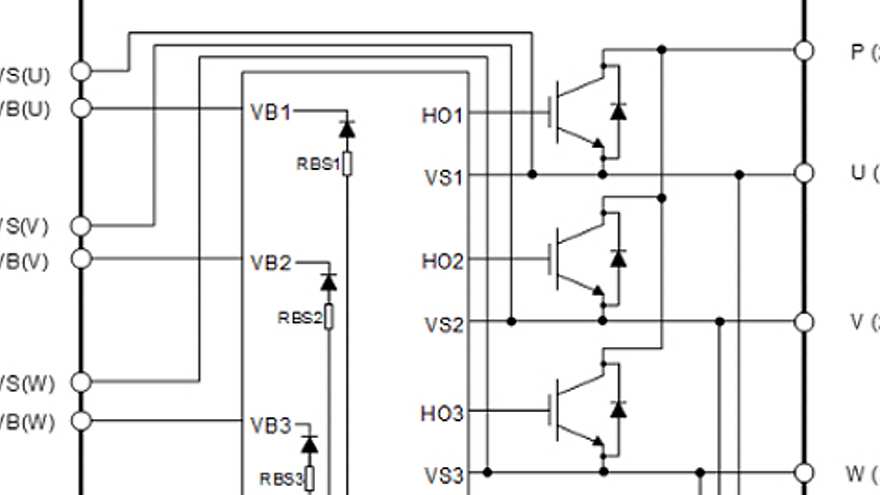

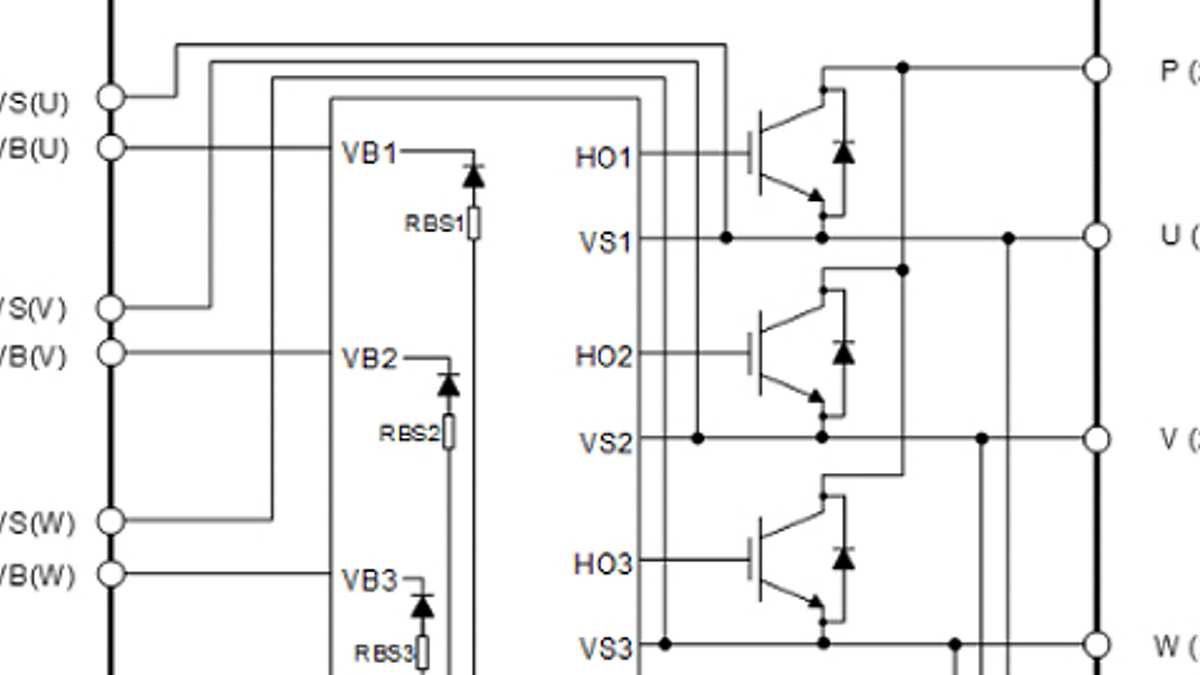

IM818-xCC
IM818-xCC
IM818-xCC IM818-xCC IM818-xCC
×
