IDP12E120
Active and preferred
RoHS対応
鉛フリー

IDP12E120

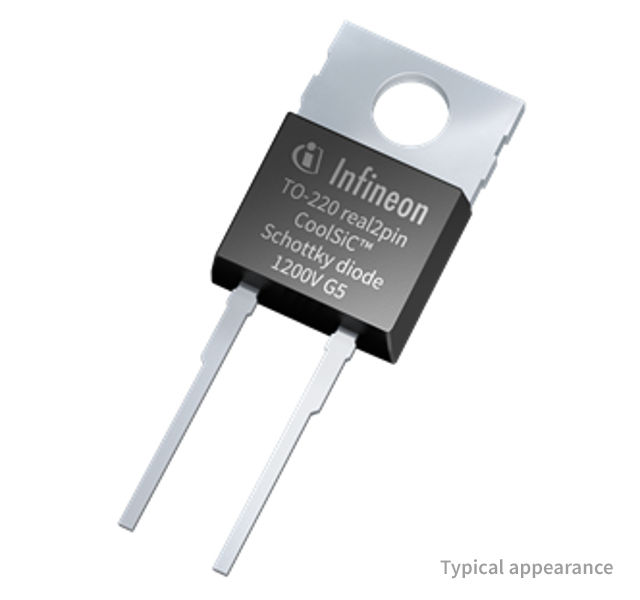

1200 V silicon power diode in TO-220 real 2-leg package
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IDP12E120
IDP12E120
個.
データシート

製品仕様情報

  • I(FSM) (最大)
    63 A
  • IF (最大)
    28 A
  • IF
    12 A
  • IR (最大)
    100 µA
  • Irrm
    17 A
  • Ptot (最大)
    96 W
  • Qrr
    1200 nC
  • RthJC (最大)
    1.3 K/W
  • trr
    150 ns
  • VF (最大)
    1.65 V
  • VF
    1.65 V
  • コンフィギュレーション
    Single
  • パッケージ
    TO-220
  • 動作温度 範囲
    -55 °C～150 °C
  • 実装
    THT
  • 電圧クラス (最大)
    1200 V
推奨
OPN
IDP12E120XKSA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TO220-2
パッケージ名 TO220
梱包サイズ 500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TO220-2
パッケージ名 TO220
梱包サイズ 500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The 1200 V, 12 A emitter controlled silicon power diode in a TO-220 real 2-leg package displays excellent softness and VF behaviour and is qualified with a Tj(max) of 150°C. The diodes are also available halogen-free according to IEC61249-2-21.

特長

  • Lowest VF values
  • Softest diodes avail. on the market
  • Tj(max) of 175°C
  • Qualified according to JEDEC
  • Cooler packages & higher efficiency
  • Excellent EMI behavior
  • Excellent cost/perform. trade-off
  • Low conduction losses
  • Easy paralleling

アプリケーション

モーター制御
