FS225R12KE3

1200 V, 225 A sixpack IGBT module
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS225R12KE3
FS225R12KE3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    225 A
  • IC max
    225 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ + B
  • 寸法 (width)
    150 mm
  • 寸法 (length)
    162 mm
  • 技術
    IGBT3 - E3
  • 特長
    Solder Pin
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FS225R12KE3BOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONOPP
パッケージ名 N/A
包装サイズ 4
包装形態 TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ AG-ECONOPP
パッケージ名 -
包装サイズ 4
包装形態 TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoPACK™ + B-series 1200 V, 225 A sixpack IGBT module with TRENCHSTOP™ IGBT3 and Emitter Controlled HE diode. Please also find our EconoPACK™ + D-series for new design: FS225R12OE4

機能

  • Easy separation of DC and AC
  • Optimized thermal resistance
  • Highest power density

用途

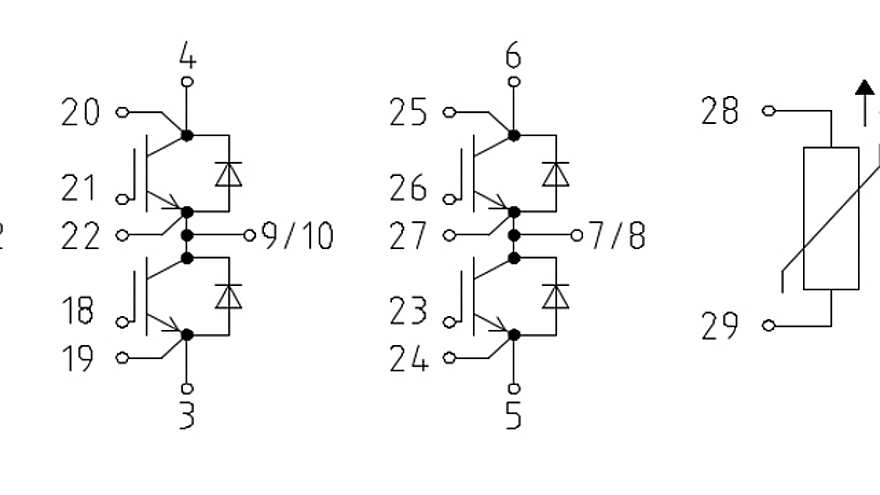

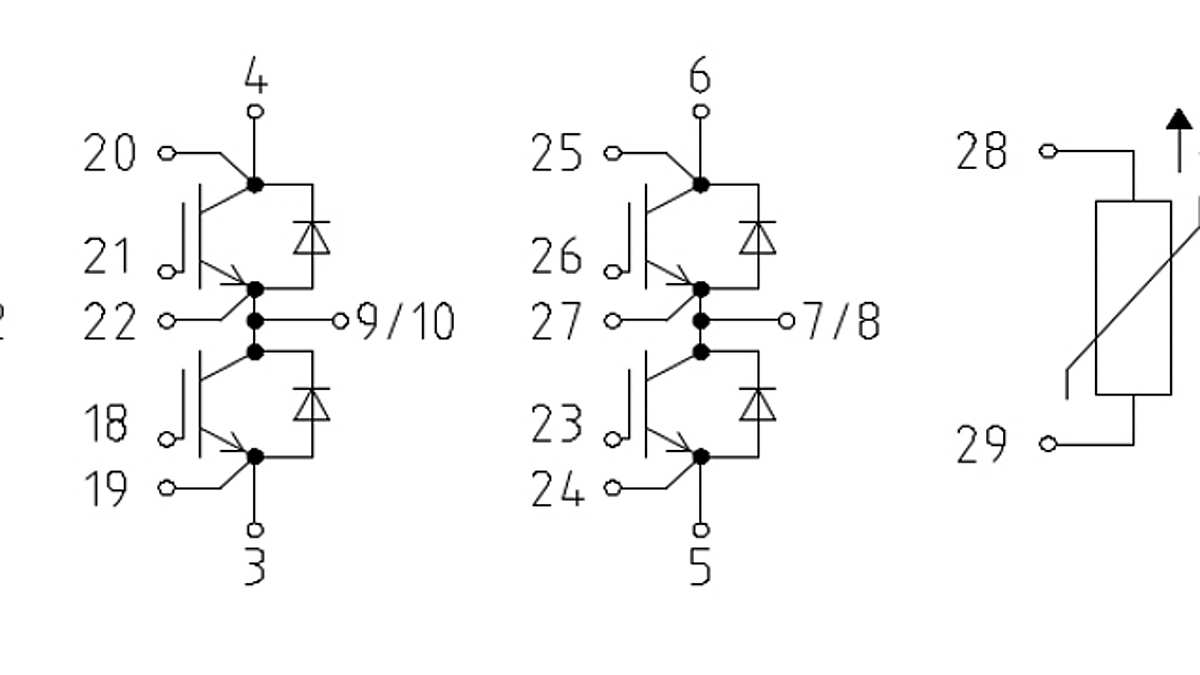

図

EconoPACK_FS
EconoPACK_FS
EconoPACK_FS EconoPACK_FS EconoPACK_FS
×
