AUIR2085S

車載グレードの高速100 V自己発振50%デューティサイクル ハーフブリッジ ドライバ、SO-8パッケージ
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIR2085S
AUIR2085S
データシート

Product details

  • 認定
    Automotive
OPN
AUIR2085STR
製品ステータス on request
インフィニオンパッケージ PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
このAUIR2085Sは、50%のデューティサイクルを備えた自己発振式ハーフブリッジドライバICで、36V〜75VのハーフブリッジDCバスコンバータに最適です。また、入力電圧に制限のないプッシュプルコンバータにも適しています。

利点

  • シンプルな一次側制御ソリューションにより、部品点数と基板スペース
  • 50%デューティサイクル発振器とハーフブリッジドライバICを1つのSO-8パッケージ
  • チャネルあたり最大500kHzのスイッチング周波数をプログラム可能
  • +/- 1A の駆動電流能力は、低電荷 MOSFET
  • 調整可能なデッドタイム:50ns - 200ns
  • フローティングチャンネルは、最大+100Vdc
  • ハイサイドとローサイドのパルス幅が+/- 25ns
  • 調整可能な過電流保護
  • 低電圧ロックアウトおよび内部ソフトスタート
  • 鉛フリー、RoHS対応
  • Automotive Qualified

図

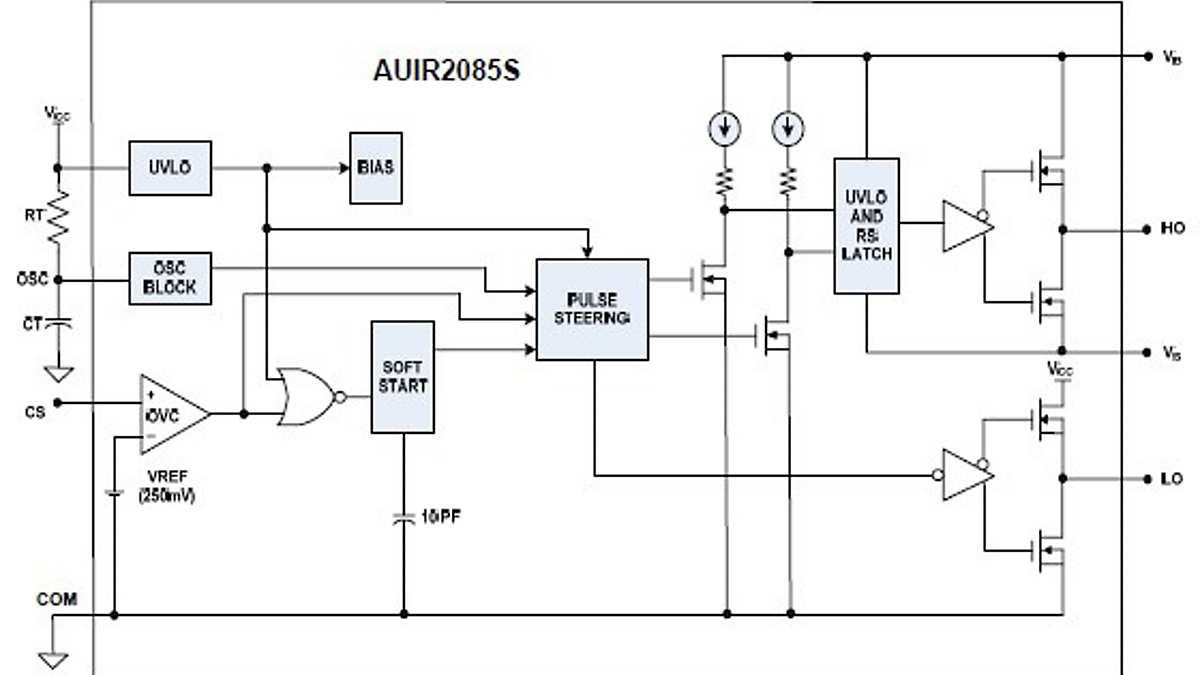

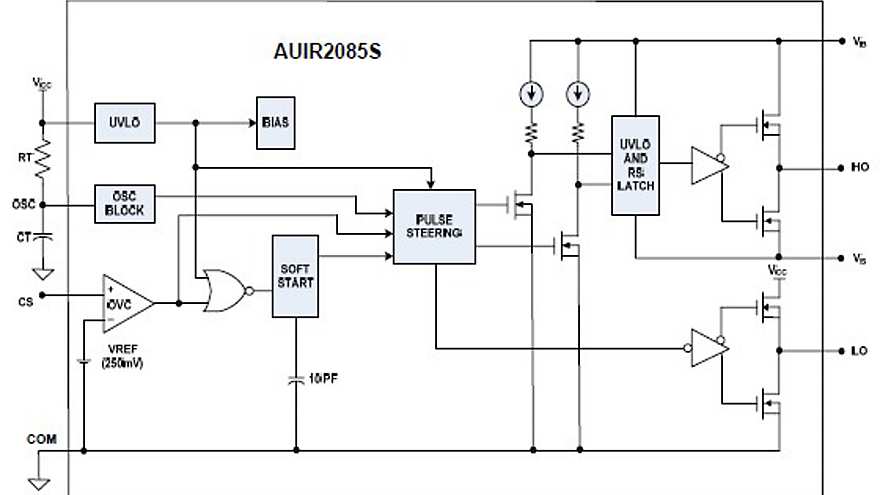

fbd-auir2085s
fbd-auir2085s
fbd-auir2085s fbd-auir2085s fbd-auir2085s

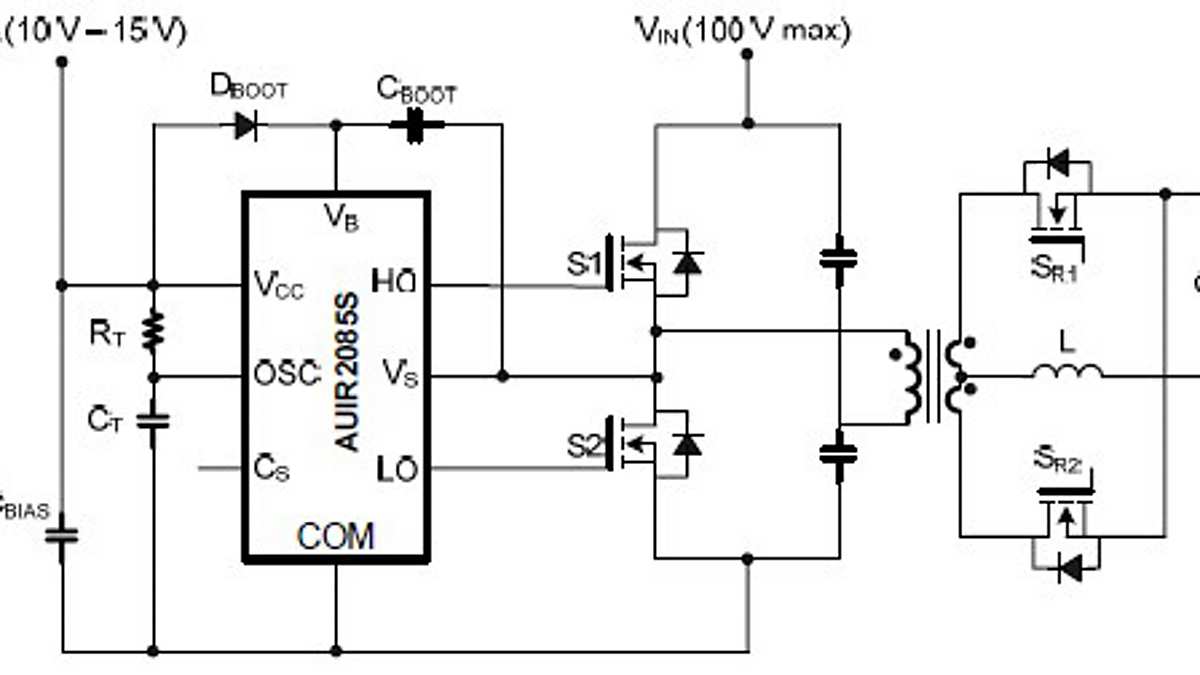

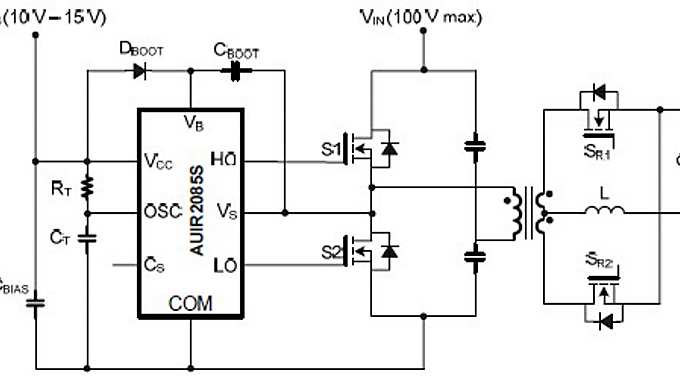

tc-auir2085s tc-auir2085s tc-auir2085s
×
