6ED2230S12T

1200 V, 0.65 A three phase gate driver with integrated bootstrap diode and over current protection in DSO-24 package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6ED2230S12T
6ED2230S12T
EA.
データシート

Product details

  • VBS UVLO (Off)
    9.4 V
  • VBS UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    10.4 V
  • VCC UVLO (On)
    11.4 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    650 ns
  • 伝搬遅延オン
    700 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.35 A
  • 出力電流 (Sink)
    0.65 A
  • 製品名
    6ED2230S12T
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
6ED2230S12TXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-24
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-24
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V 3-phase gate driver with typical 0.35 A source and 0.65 A sink currents in DSO-24 lead package. This high voltage, high speed driver with our SOI technology features three independent high side and low side referenced output channels and integrates protective features such as over-current protection with fast and accurate fault reporting, shoot-through protection and under-voltage lockout protection.

機能

  • 1200-V Thin-Film-SOI technology
  • Integr. ultra-fast bootstrap diode
  • Tolerant to neg. transient volt.
  • Output source/sink +0.35 A/-0.65 A
  • Over current protection
  • Integrated dead-time protection
  • Shoot-through protection
  • Integrated input filter
  • Independent undervoltage lockout
  • Several fault functions
  • Matched prop. delay for all chan.
  • 3.3, 5, & 15 V input logic compati.

図

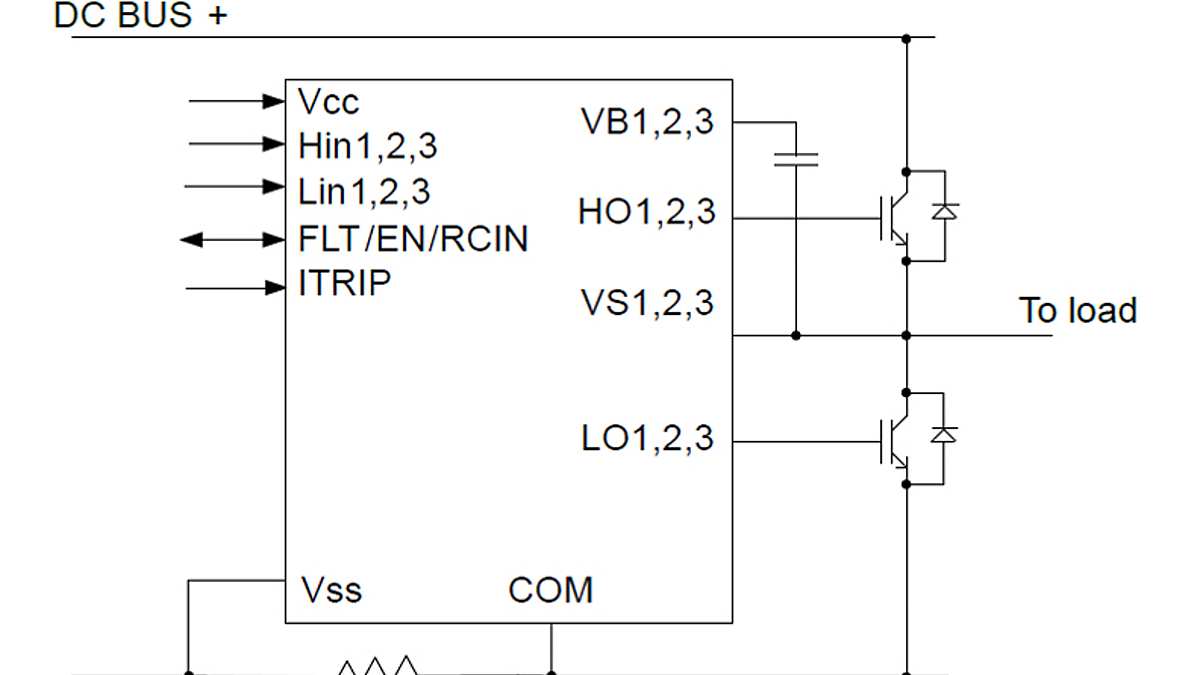

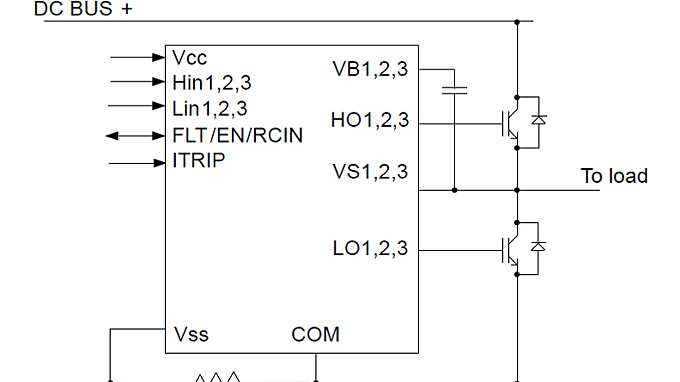

6ED2230S12T
6ED2230S12T
6ED2230S12T 6ED2230S12T 6ED2230S12T

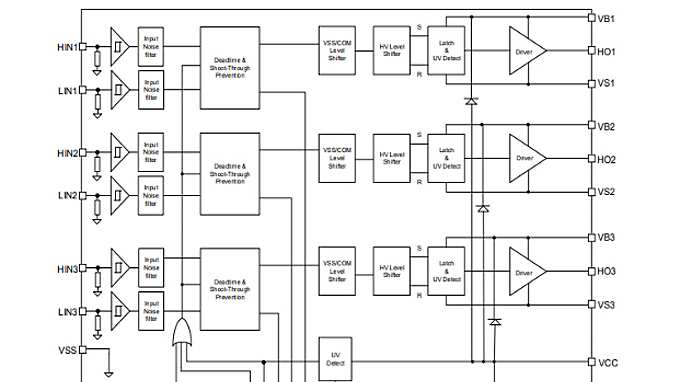

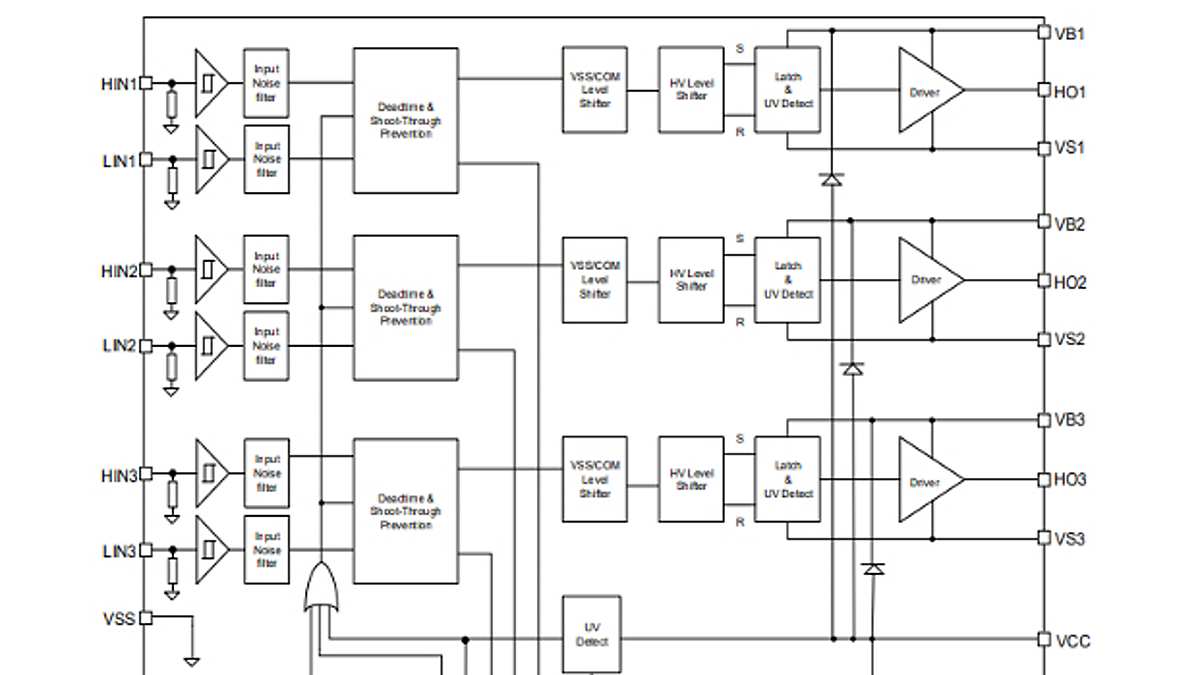

Block_6ED2230S12T Block_6ED2230S12T Block_6ED2230S12T
×
modalImg
