1ED020I12FA2

EiceDRIVER™ 車載向け - ガルバニック絶縁型シングルチャネルIGBTドライバIC
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED020I12FA2
1ED020I12FA2
EA.
データシート

Product details

  • VBS UVLO (On)
    12 V
  • VBS UVLO (Off)
    11 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    PG-DSO-20
  • 予算価格€/ 1k
    3.5
  • 伝搬遅延オフ
    165 ns
  • 伝搬遅延オン
    170 ns
  • 入力 Vcc max
    20 V, 20 V
  • 出力電流 max
    2.1 A
  • 出力電流 (Source)
    2.1 A
  • 出力電流 (Sink)
    2.1 A
  • 製品名
    1ED020I12FA2
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
1ED020I12FA2XUMA2
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
1ED020I12FA2 は、PG-DSO-20 パッケージに収められたガルバニック絶縁シングル・チャネル IGBT ドライバで、通常 2A の出力電流能力を提供します。ガルバニック絶縁を介したデータ転送は、統合されたコアレストランス技術によって実現されます。1ED020I12FA2は、IGBTの非飽和保護、アクティブミラークランプ、アクティブシャットダウンなど、いくつかの保護機能を提供します。

機能

  • コアレストランス絶縁型ドライバ
  • DIN EN 60747-5-2に準拠した基本絶縁、保留中
  • 統合保護機能
  • 高い周囲温度での動作に適しています
  • Automotive Qualified
  • 2Aレールツーレール出力
  • V(cesat)-detection
  • アクティブミラークランプ

利点

  • コスト効率の高い技術
  • コンパクトな設計

用途

図

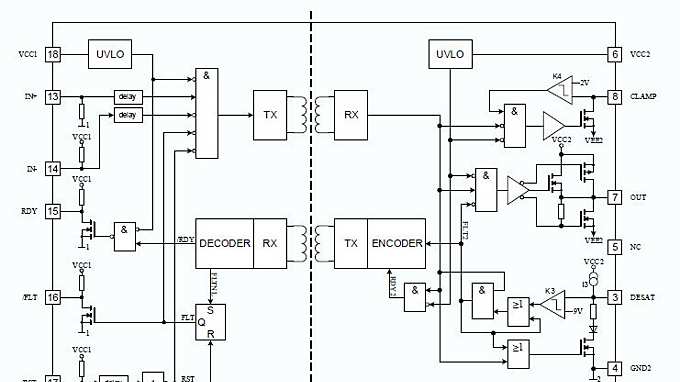

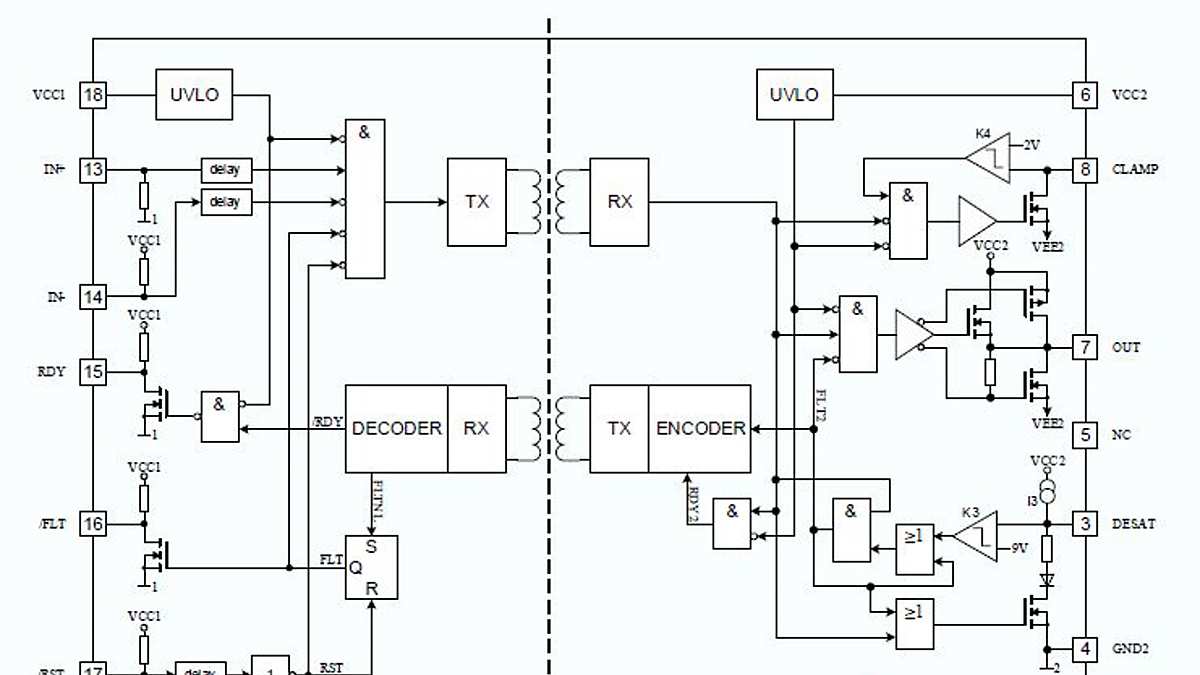

Circuit_diagram_1ED020I12FA2
Circuit_diagram_1ED020I12FA2
Circuit_diagram_1ED020I12FA2 Circuit_diagram_1ED020I12FA2 Circuit_diagram_1ED020I12FA2
×
