1EBN1001AE

EiceDRIVER™ Boost - 車載アプリケーション向けシングルチャネルブースター
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EBN1001AE
1EBN1001AE
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    High-side
  • チャネル
    1

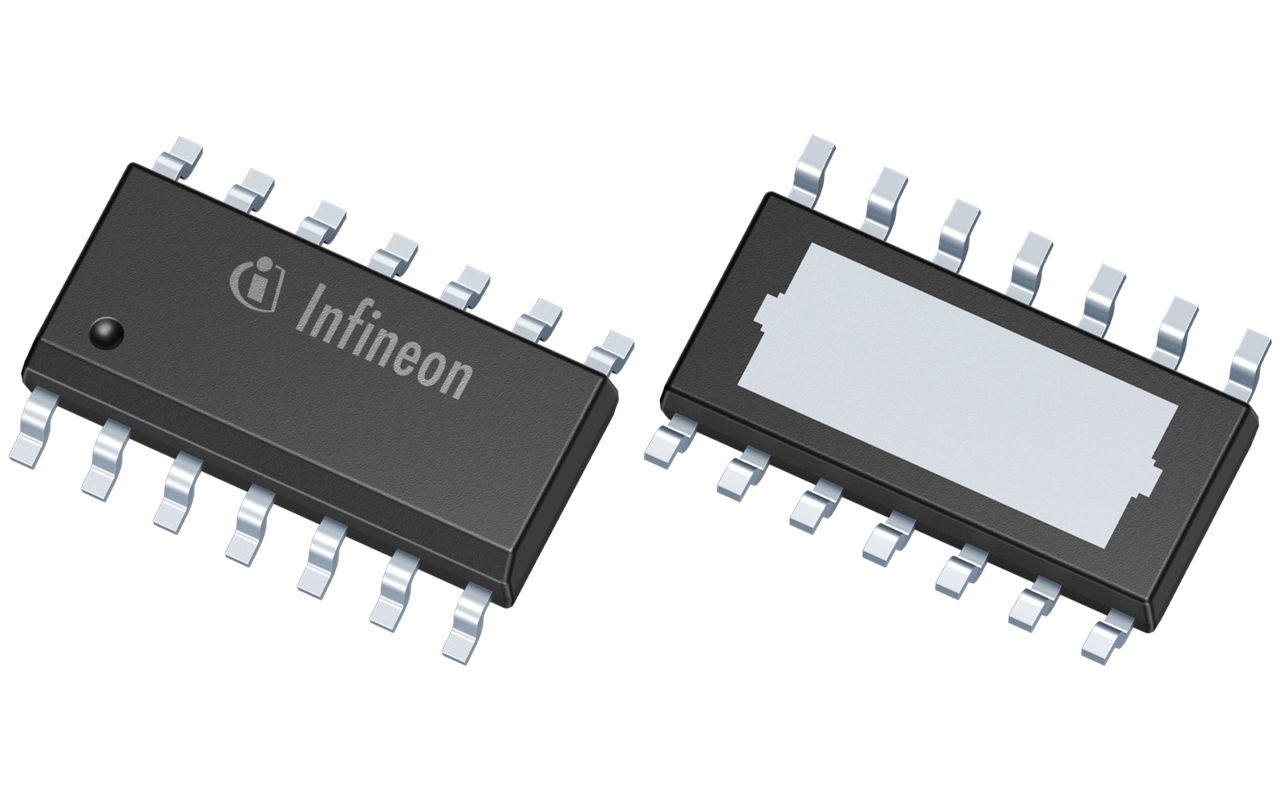

  • パッケージ
    PG-DSO-14
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • 予算価格€/ 1k
    1.43
  • 伝搬遅延オフ
    10 ns
  • 伝搬遅延オン
    10 ns
  • 入力 Vcc max
    28 V
  • 認定
    Automotive
  • 電圧クラス
    40 V
OPN
1EBN1001AEXUMA1
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
10kWを超える車載用モータードライブ、最大±15Aのピーク電流、非常に高速な反応時間でのアクティブクランプのサポート、アクティブクランプディセーブル、ASC入力信号用のIGBT / MOSFETゲートドライバーブースター

機能

  • シングルちゃんね。IGBT / MOSFET ゲート ドライバ
  • IGBT クラス 650 V /800A & 1200 V/400A
  • 低伝搬遅延
  • 個別のターンオン/ターンオフ信号 pathes
  • 負のターンオフ バイアス
  • 14 ピン PG-DSO-14 露出した緑色のパッケージ

利点

  • アクティブ短絡プランのサポート
  • システム上のASIL C/Dのコスト効率実装
  • 大幅なPCB面積節約

図

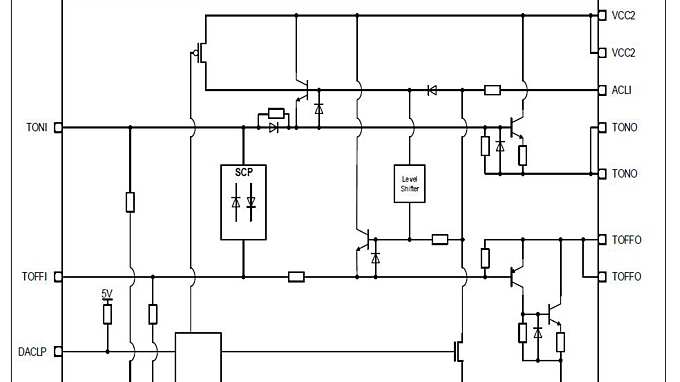

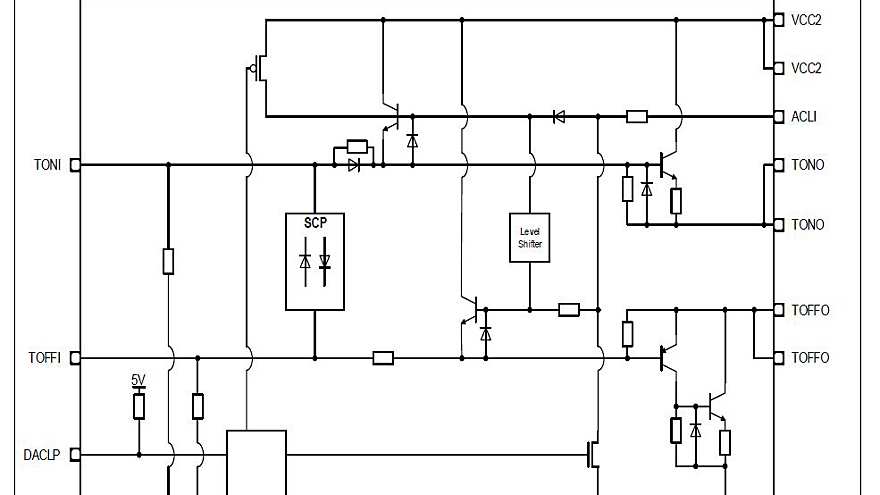

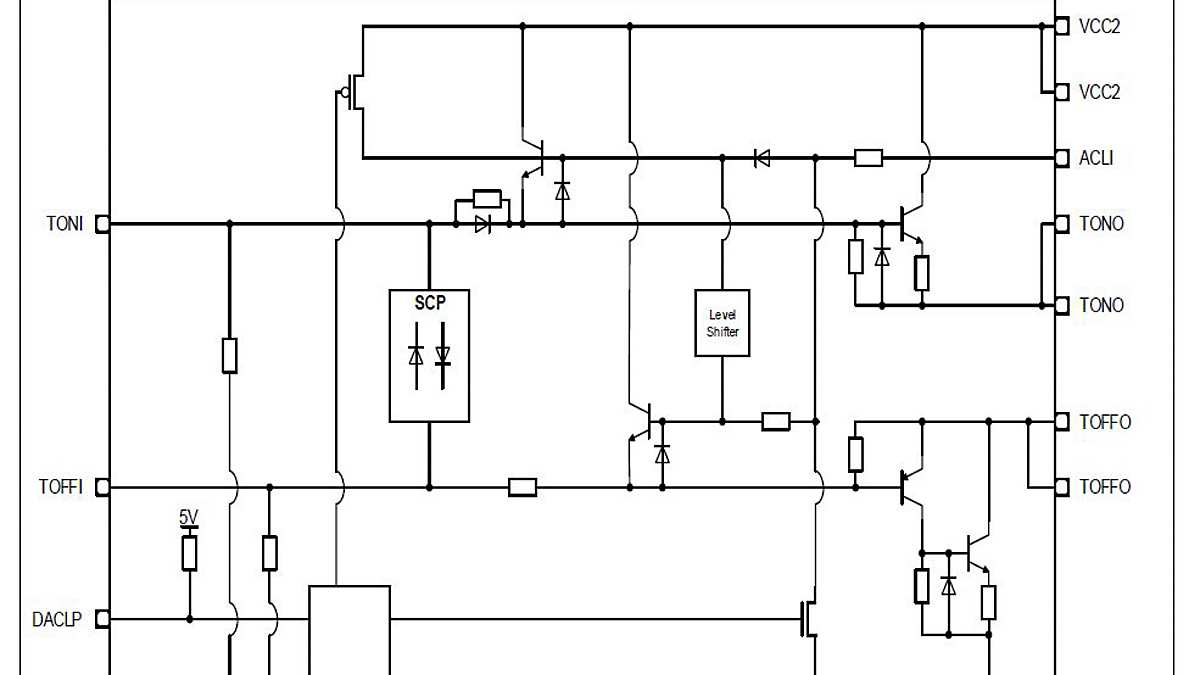

Circuit_diagram_1EBN1001AE
Circuit_diagram_1EBN1001AE
Circuit_diagram_1EBN1001AE Circuit_diagram_1EBN1001AE Circuit_diagram_1EBN1001AE
×
