EB 2ED2410 3D 1BCS

EiceDRIVER™ APD 2ED2410-EM - 24 V evaluation MOSFET daughterboard, common source
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EB 2ED2410 3D 1BCS
EB 2ED2410 3D 1BCS
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    High-Side, Back to Back common drain, High-side switch
  • ファミリー
    EiceDRIVER™ Gate Driver, OptiMOS™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    60 mm x 47 mm
  • 対象アプリケーション
    Automotive, Relays, Power Distribution, Construction and agricultural vehicles (CAV)
  • 認定
    Automotive
  • 電源電圧
    3 V to 36 V
推奨
OPN
EB2ED24103D1BCSTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

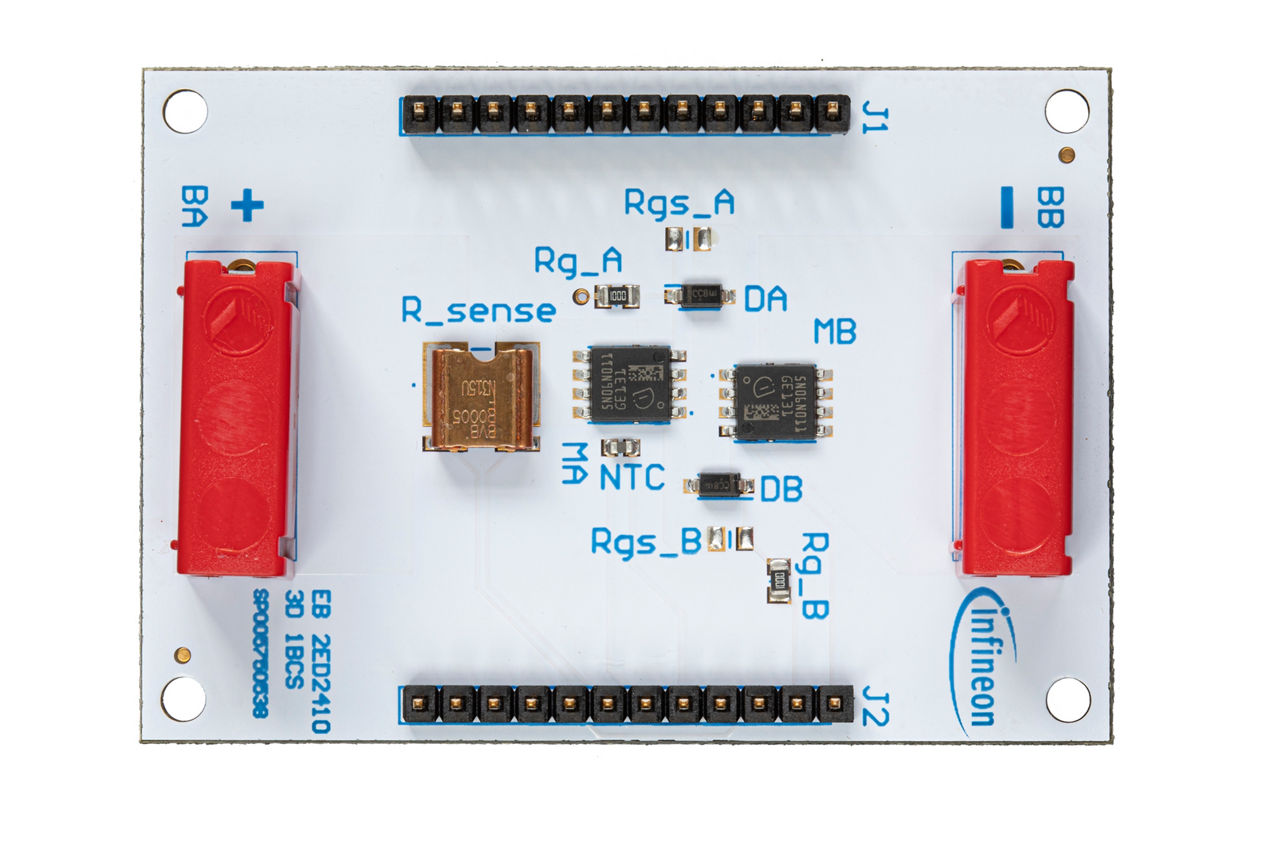

The daughterboard (EB 2ED2410 3D 1BCS) is part of a family of evaluation boards used in automotive power distributions for 12 and 24 V board nets. It consists of two 60 V OptiMOSTM5 power MOSFETs (1.1 mOhm) in a back2back common source configuration. Other available daughterboards include: EB 2ED2410 3D 1BCD, EB 2ED2410 3D 1BCDP, and EB 2ED2410 3D 1BCSP, each with different configurations and features.

機能

  • Suitable for 12 and 24 V board nets
  • In combination with board EB 2ED2410 3M
  • 0,5 mOhm shunt resistor
  • 60 V OptiMOSTM5 power MOSFET
  • MOSFET temp monitoring using NTC
  • 20 A continuous or 30 A for 10 min

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

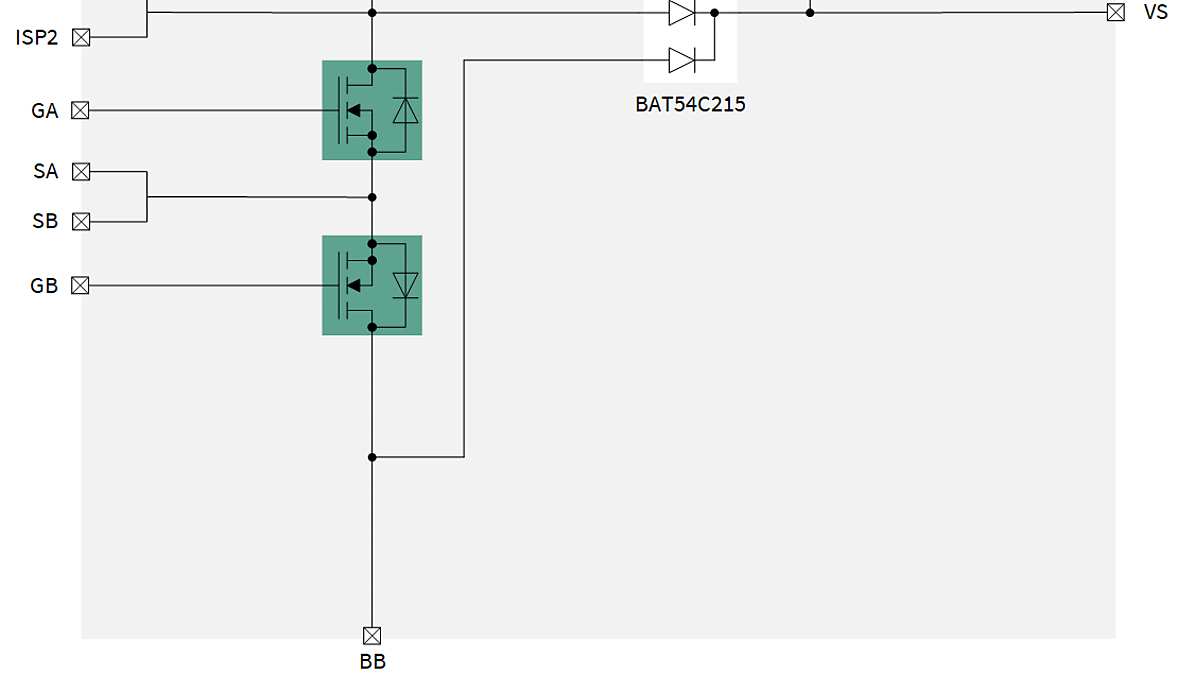

EB-2ED2410-3D-1BCS-schematics
EB-2ED2410-3D-1BCS-schematics
EB-2ED2410-3D-1BCS-schematics EB-2ED2410-3D-1BCS-schematics EB-2ED2410-3D-1BCS-schematics
×
