IRS25751L

480 V high-voltage start-up gate-driver support ICs enable and regulated output current
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS25751L
IRS25751L
EA.
データシート

Product details

  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Gate-Driver Support ICs
  • チャネル
    1
  • 認定
    Industrial
  • 電圧クラス
    480 V
推奨
OPN
IRS25751LTRPBF
製品ステータス active
インフィニオンパッケージ SOT23
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ SOT23
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 480 V Start up Gate Driver IC with typical 0 A source and 0 A sink currents in 5 Lead SOT23 package for IGBTs and MOSFETs .

機能

  • Compact µHVIC™ device
  • Up to 480 V voltage capability
  • Constant output current (4.5 mA)
  • Programmable upper threshold level
  • Fixed lower threshold (4.2 V)
  • ENN input
  • Over-temperature shutdown
  • Ultra-low off current (2.5 µA)
  • Internal 20.8 V clamp on OUT pin
  • Excellent latch immunity
  • Integr. ESD protection on all pins
  • 5-pin SOT-23 package

図

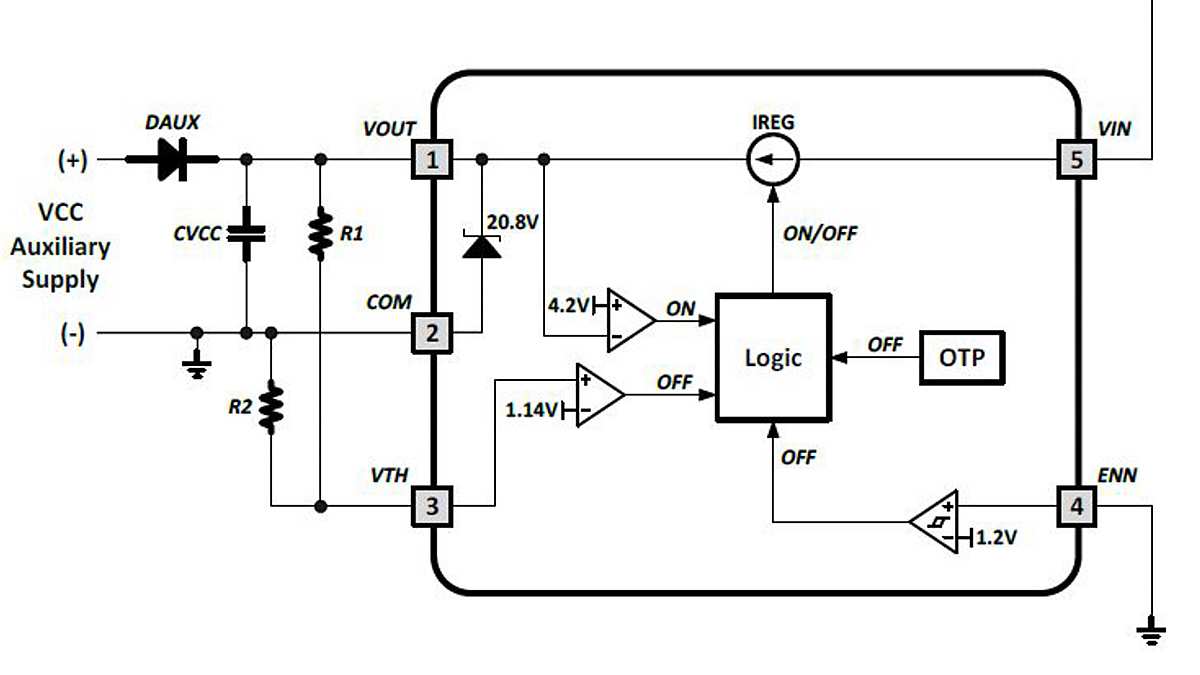

Circuit_Diagramm_IRS25751L
Circuit_Diagramm_IRS25751L
Circuit_Diagramm_IRS25751L Circuit_Diagramm_IRS25751L Circuit_Diagramm_IRS25751L
×
