IR38062M

Highly Integrated 15A Single-input Voltage, Synchronous Buck Regulator with PMBus Interface.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR38062M
IR38062M
データシート

Product details

  • Iout max
    15 A
  • ウォッチドッグ
    no
  • スイッチング周波数
    225 kHz to 1650 kHz
  • ステータス出力
    Yes
  • トポロジー
    Voltage Mode
  • パッケージ
    PQFN / 5 x 7
  • パワーグッド
    Yes
  • ファミリー
    OptiMOS™ IPOL
  • モイスチャー感度レベル
    2
  • リセット
    no
  • レギュレーター タイプ
    DC/DC->Buck
  • 入力電圧
    1.2 V to 21 V
  • 内部バイアスLDO
    Yes
  • 出力数
    1
  • 出力電圧
    0.5 V to 18.4 V
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    1.5 V to 16 V
  • 技術
    Voltage Mode
  • 早期警告
    Yes
  • 有効 (=禁止)
    Yes
  • 種類
    Single-Phase
  • 精度 max
    0.5 %
  • 製品カテゴリ
    Digital: PMBus, I2C
  • 言語
    SPICE
  • 認定
    Industrial
  • 過電圧保護
    Yes
推奨
OPN
IR38062MTRPBF
製品ステータス active
インフィニオンパッケージ
PQFN 5X7 34L
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PQFN 5X7 34L
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • LDO for single 21 V operation
  • Output: 0.5 V to 0.875*Pvin
  • 0.5% accurate Reference Voltage
  • Programmable Switching Frequency
  • Internal Soft-Start
  • Input voltage monitoring
  • Remote sense amplifier
  • I2C & 400 kHz PMBus
  • Sequencing and tracking capable
  • analog mode or digital mode
  • 66 PMBus commands
  • OCP with configurable responses

図

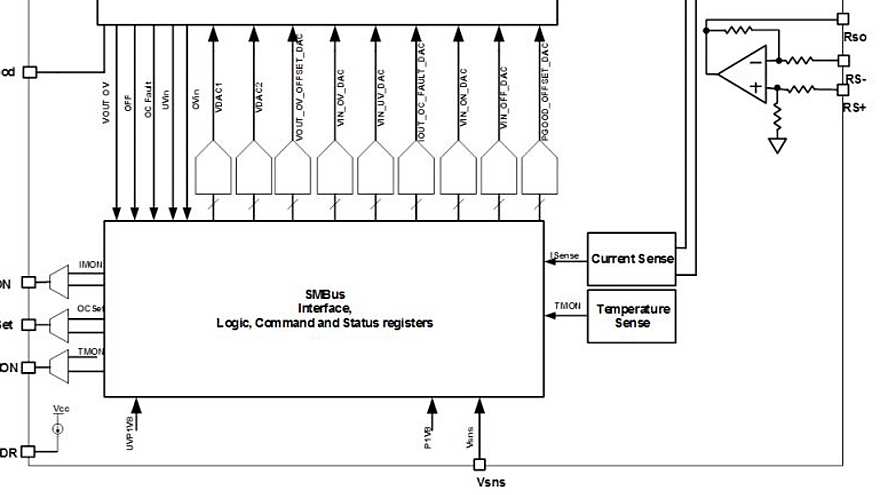

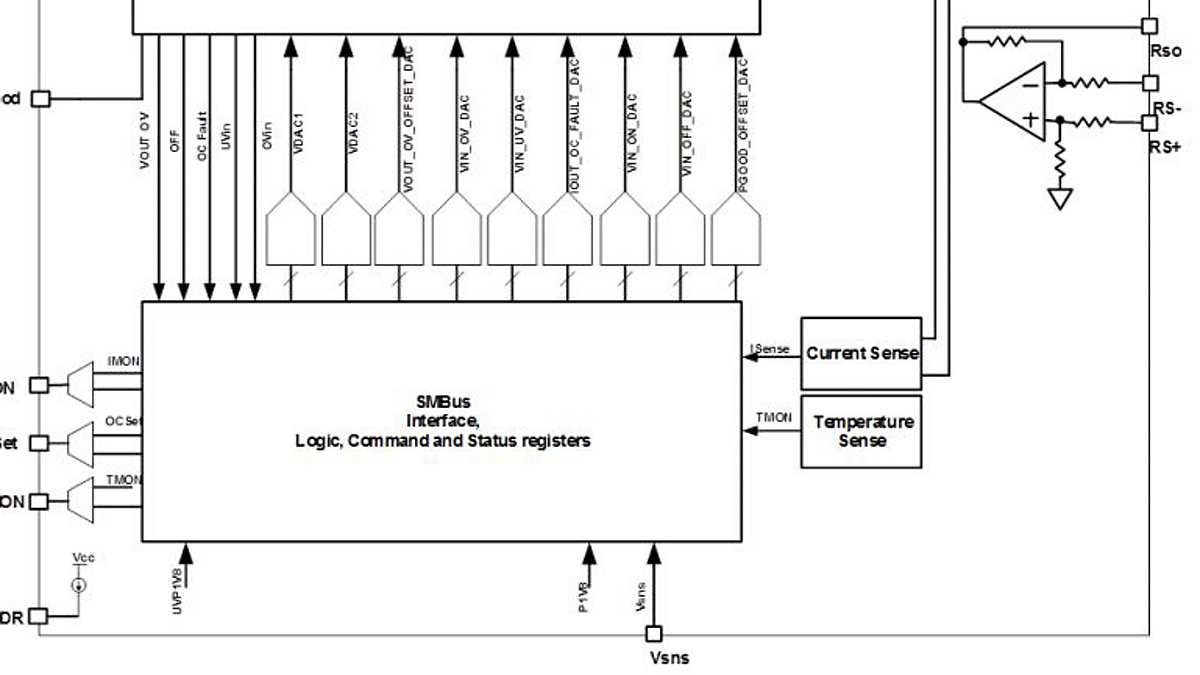

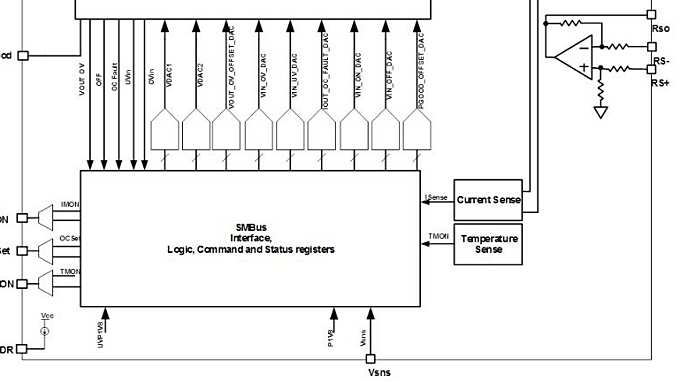

IR38062M-Block-Diag
IR38062M-Block-Diag
IR38062M-Block-Diag IR38062M-Block-Diag IR38062M-Block-Diag

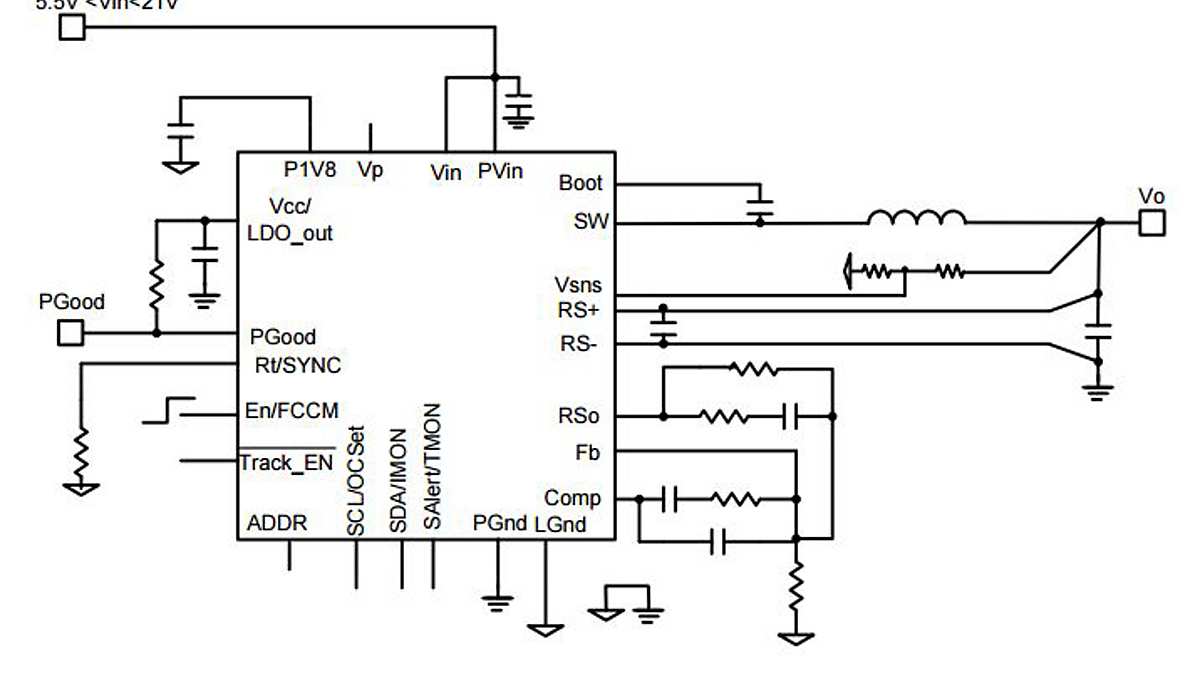

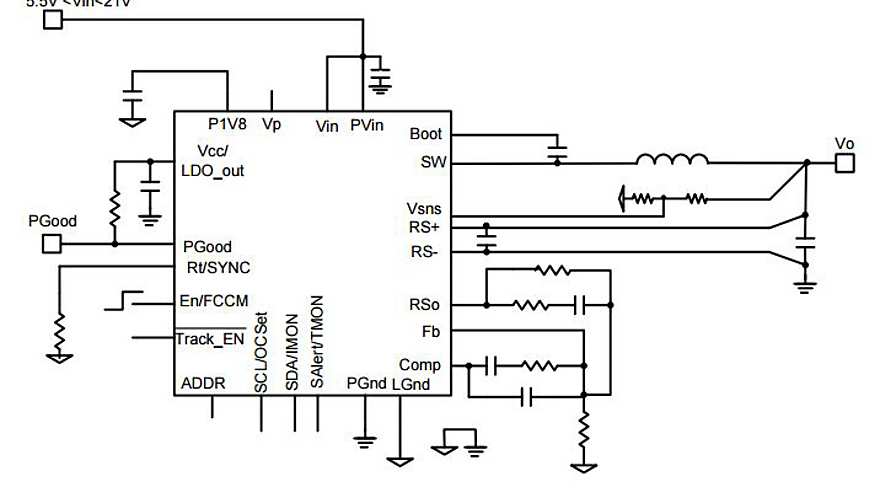

IR38062M-App-Diag IR38062M-App-Diag IR38062M-App-Diag
×
