1ED44173N01B

25 V single-channel low-side MOSFET gate driver with integrated fast over-current protection (OCP), fault reporting and enable functionality
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44173N01B
1ED44173N01B
EA.
データシート

Product details

  • VBS UVLO (Off)
    7.3 V
  • VBS UVLO (On)
    8 V
  • VCC UVLO (Off)
    7.3 V
  • VCC UVLO (On)
    8 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    1
  • パッケージ
    PG-SOT23-6
  • 伝搬遅延オフ
    34 ns
  • 伝搬遅延オン
    34 ns
  • 入力 Vcc
    8.6 V to 20 V
  • 出力電流 (Source)
    2.6 A
  • 出力電流 (Sink)
    2.6 A
  • 製品名
    1ED44173N01B
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
1ED44173N01BXTSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SOT23-6
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT23-6
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 25 V single-channel low-side non-inverting gate driver IC with typical 2.6 A source and sink currents in a tiny 6-lead PG-SOT23 package enabled by combining the fault output and enable functions into a single pin. It offers cost and space savings by an integrated comparator and enables a robust monolithic design through our proprietary latch immune CMOS technologies while realizing best-in-class fault reporting accuracy .

機能

  • -0.246 V over-current threshold
  • Over-current detection
  • Single pin fault output & enable
  • Programmable fault clear time
  • Under voltage lockout for MOSFETs
  • CMOS Schmitt-triggere

図

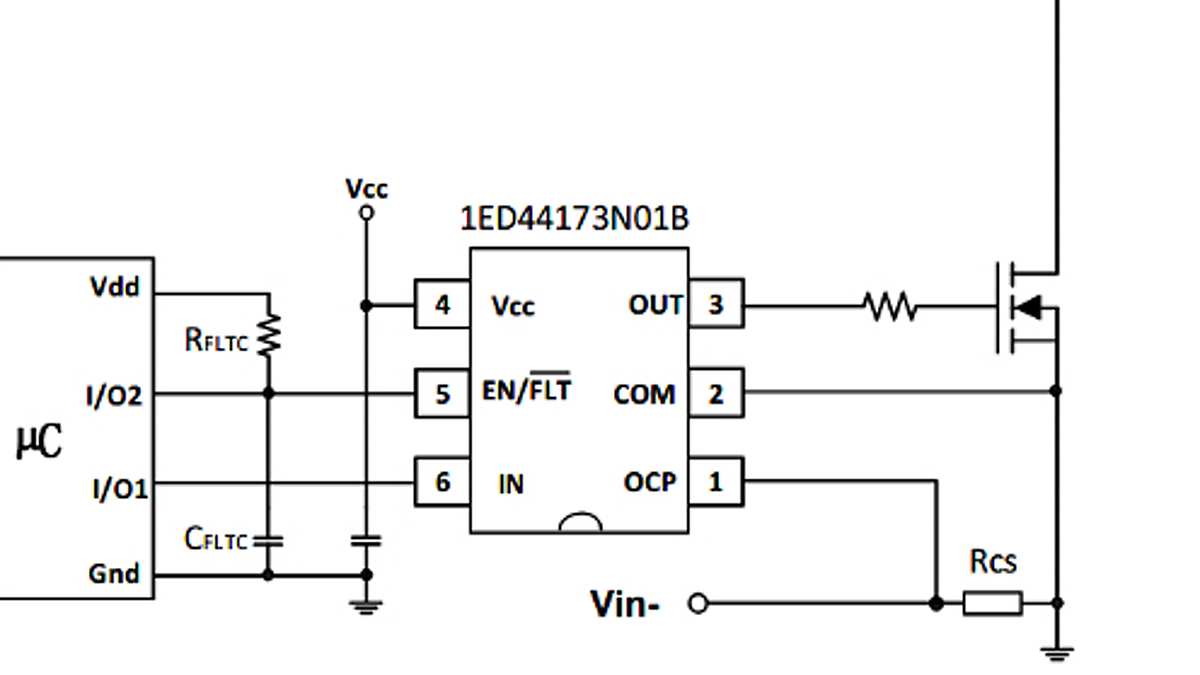

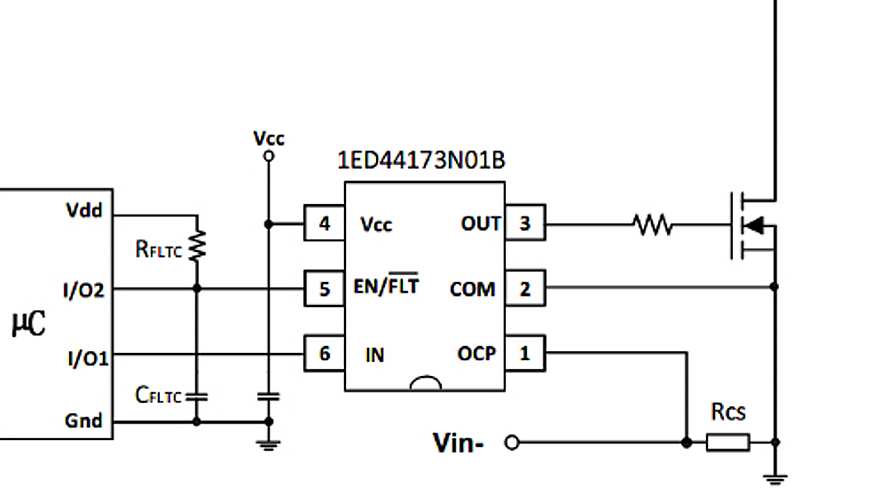

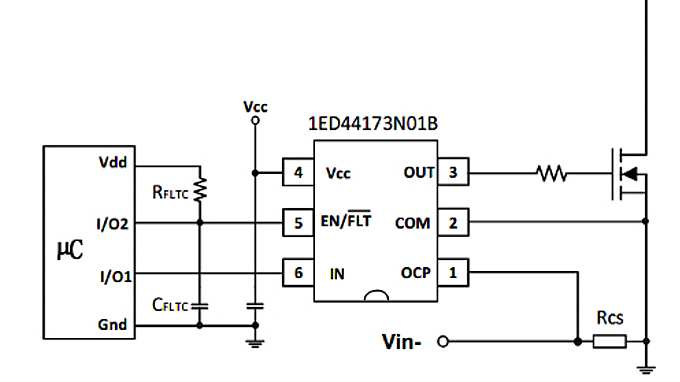

application_diagram_1ED44173
application_diagram_1ED44173
application_diagram_1ED44173 application_diagram_1ED44173 application_diagram_1ED44173

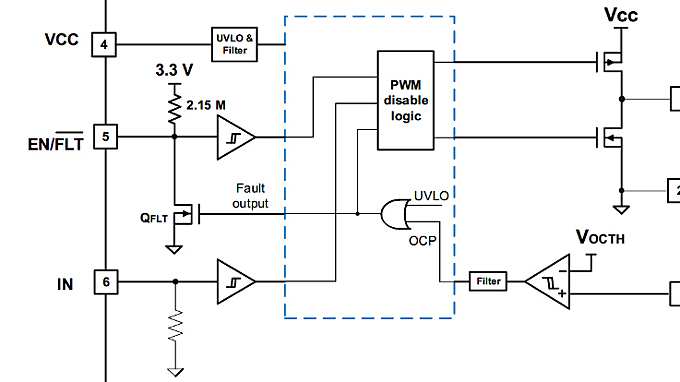

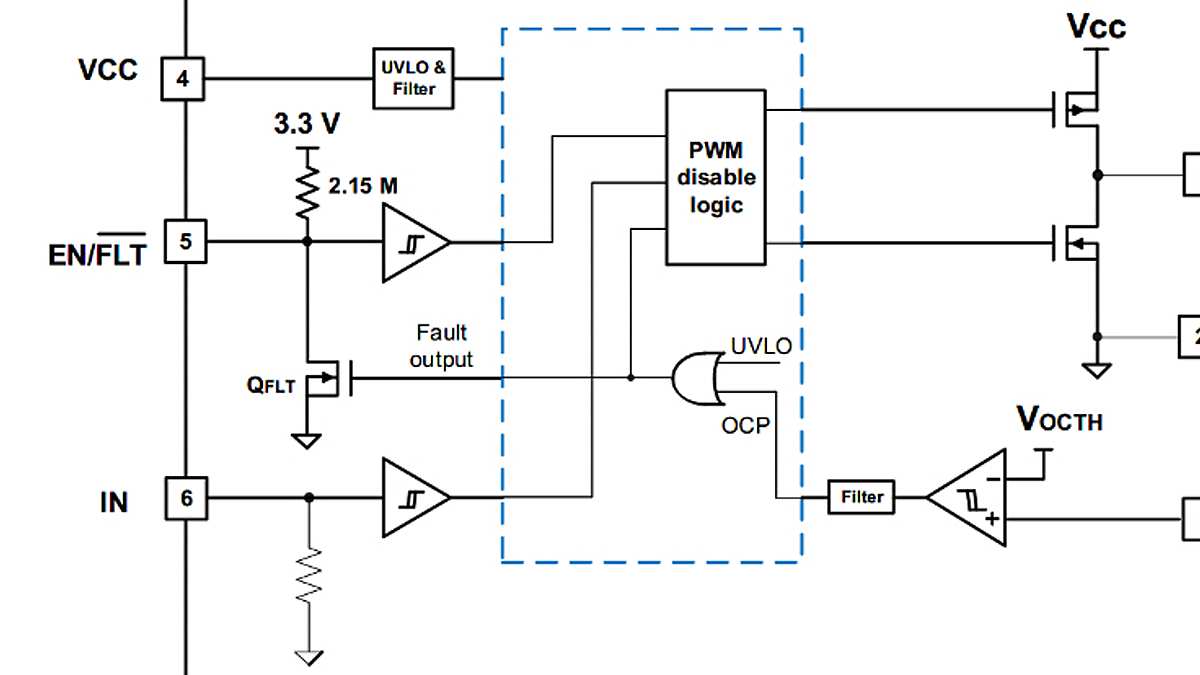

Block_1ED44175 Block_1ED44175 Block_1ED44175
×
