1ED3122MC12H

10 A, 5.7 kV (rms) single-channel isolated gate driver with active miller clamp, UL 1577 & VDE 0884-11 certified, 8 V UVLO
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3122MC12H
1ED3122MC12H
EA.
データシート

Product details

  • I q 1 max
    1.1 mA
  • I q 2 max
    2 mA
  • PD アウト
    700 mW
  • RDSON_H(最大)
    0.85 Ω
  • RDSON_H(標準)
    0.55 Ω
  • RDSON_L (最大)
    0.65 Ω
  • RDSON_L(標準)
    0.45 Ω
  • RthJA
    88 K/W
  • VBS UVLO (Off)
    8 V
  • VBS UVLO (On)
    10 V
  • VCC UVLO (On)
    3.1 V
  • VCC UVLO (Off)
    2.5 V
  • アイソレーション タイプ
    Galvanic isolation - Reinforced
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    PG-DSO-8
  • 伝搬遅延オフ
    90 ns
  • 伝搬遅延オン
    90 ns
  • 入力 Vcc
    3.1 V to 17 V
  • 出力電流 (Sink)
    9 A
  • 出力電流 (Source)
    10 A
  • 製品名
    1ED3122MC12H
  • 認定
    Industrial
  • 電圧クラス
    2300 V
推奨
OPN
1ED3122MC12HXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ Compact single-channel isolated gate driver with 10 A typical sinking and sourcing peak output current in DSO-8 wide-body package with large creepage distance for IGBTs, MOSFETs and SiC MOSFETs. It offers separate sink and source output, accurate and stable timing, active shutdown to ensure a safe IGBT off-state in case the output chip is not connected to the power, short-circuit clamping to limit the gate voltage during short circuit

機能

  • Single channel isolated gate driver
  • For up to 2300 V Si & SiC switches
  • 2300 V funct. offset volt. capable
  • Galv. isolated coreless transformer
  • 10 A typ sink & source peak output
  • 40 V absolute max. output voltage
  • 90 ns propagation delay
  • High CMTI >200 kV/μs
  • Active Miller Clamp
  • Short-circuit clamping
  • DSO-8 300 mil wide-body package
  • UVLO protection with hysteresis

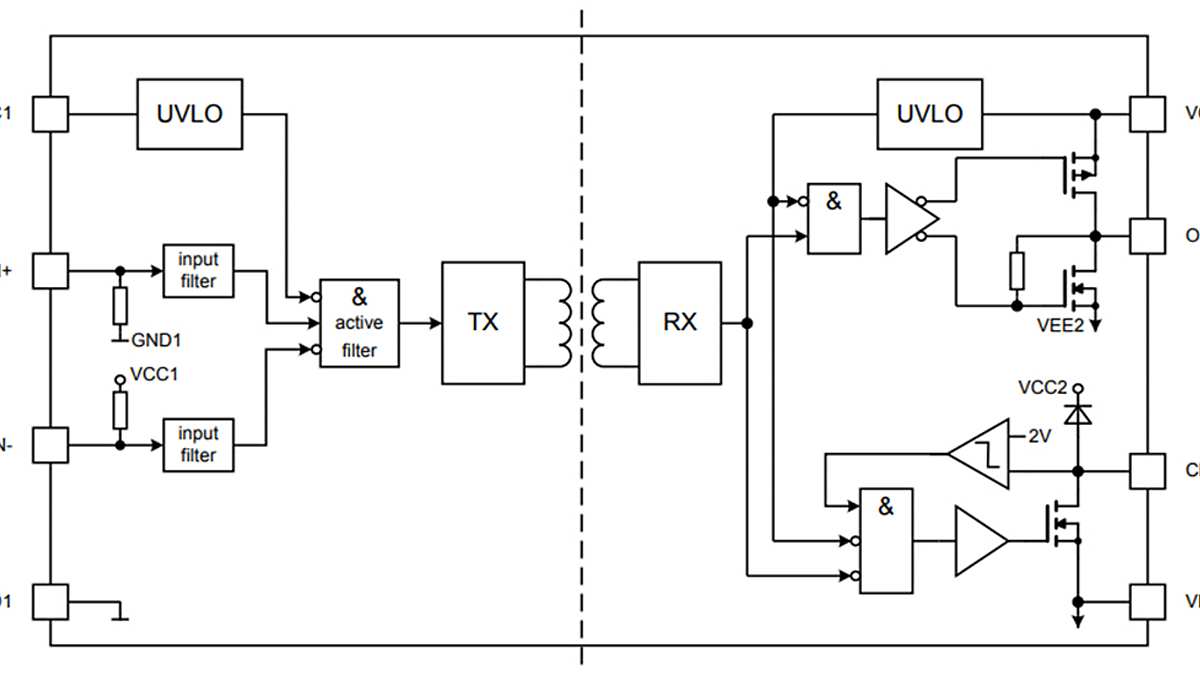

図
