EVAL-1ED44176N01F
Active and preferred

EVAL-1ED44176N01F

Evaluation test board for 1ED44176N01F low-side gate driver
Application note
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED44176N01F
EVAL-1ED44176N01F
個.
Application note

製品仕様情報

  • トポロジー
    Low-side switch
  • ファミリー
    Gate Driver, MOSFET
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Power Supplies, Aircon, Industrial, Home Appliances
  • 製品カテゴリ
    Evaluation Boards
  • 製品名
    EVAL-1ED44176N01F
  • 言語
    SPICE
  • 認定
    Industrial
  • 電源電圧 範囲
    14 V～16 V
  • 電源電圧
    15 V
推奨
OPN
EVAL1ED44176N01FTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ N/A
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 0
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The Evaluation Board is for the 1ED44176N01F EiceDRIVER™, featuring a pulse generator, 1ED44176N01F, and a SOT235-package MOSFET switch connected to an adjustable resistance load. The potentiometer adjusts the loop current, producing varying voltage on the shunt resistor (R7), with two LEDs indicating the 1ED44176N01F status.

特長

  • 0.5 V Over-current threshold
  • Over-current detection
  • Single pin fault output & enable
  • Programmable fault clear time
  • Under voltage lockout
  • CMOS Schmitt-triggered inputs
  • 3.3, 5 & 15 V input logic compatib.
  • Output in phase with input
  • Separate logic and power ground
  • 2 kV ESD HBM

アプリケーション

Bill of Material

ドキュメント

デザイン リソース

図

1ED44176N01F
1ED44176N01F

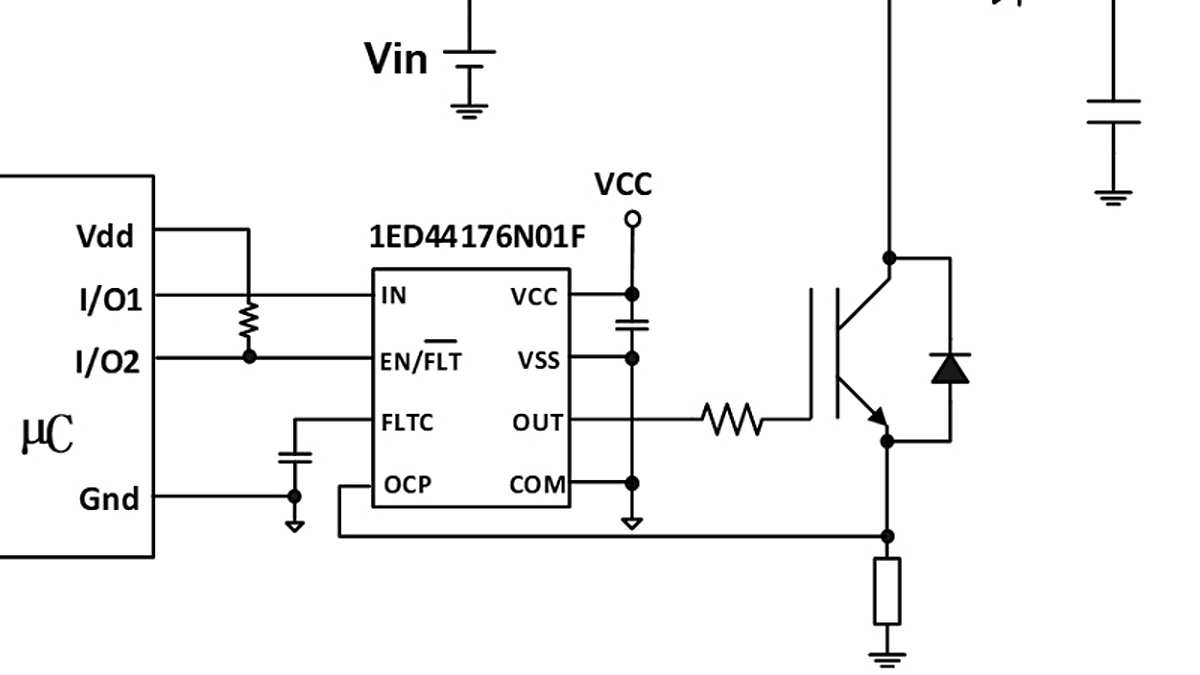

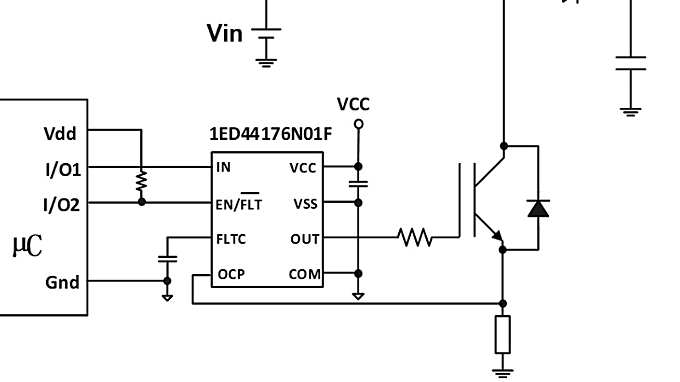

1ED44176N01F 1ED44176N01F 1ED44176N01F

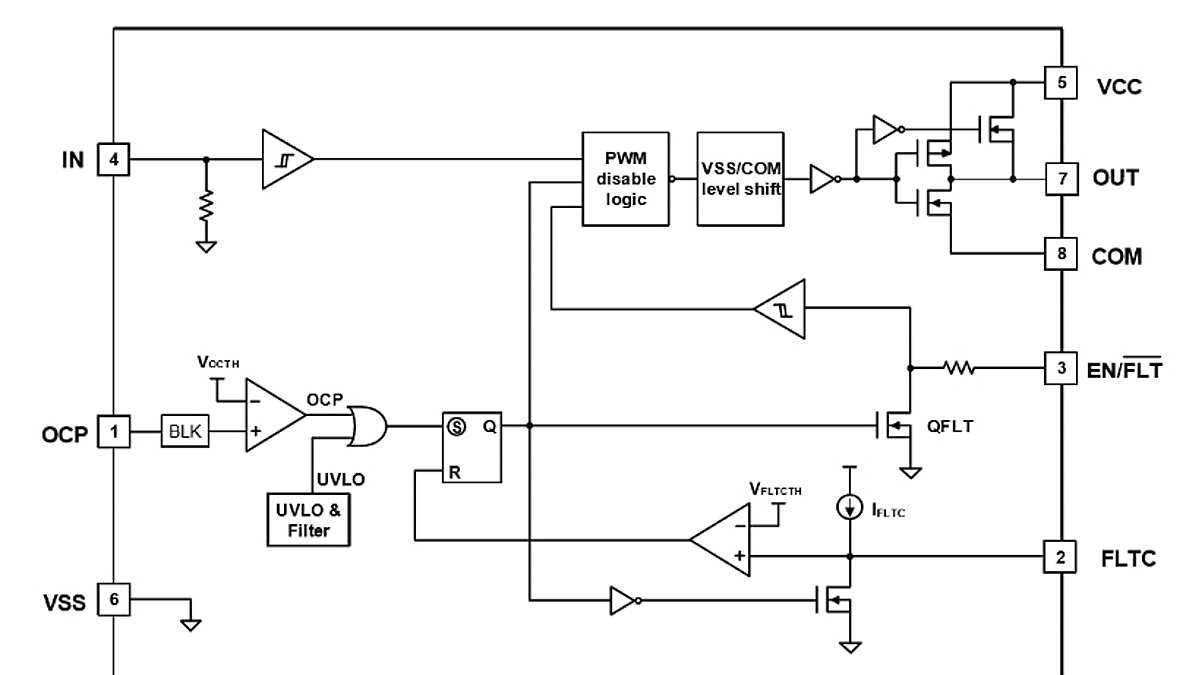

Block-1ED44176N01F Block-1ED44176N01F Block-1ED44176N01F

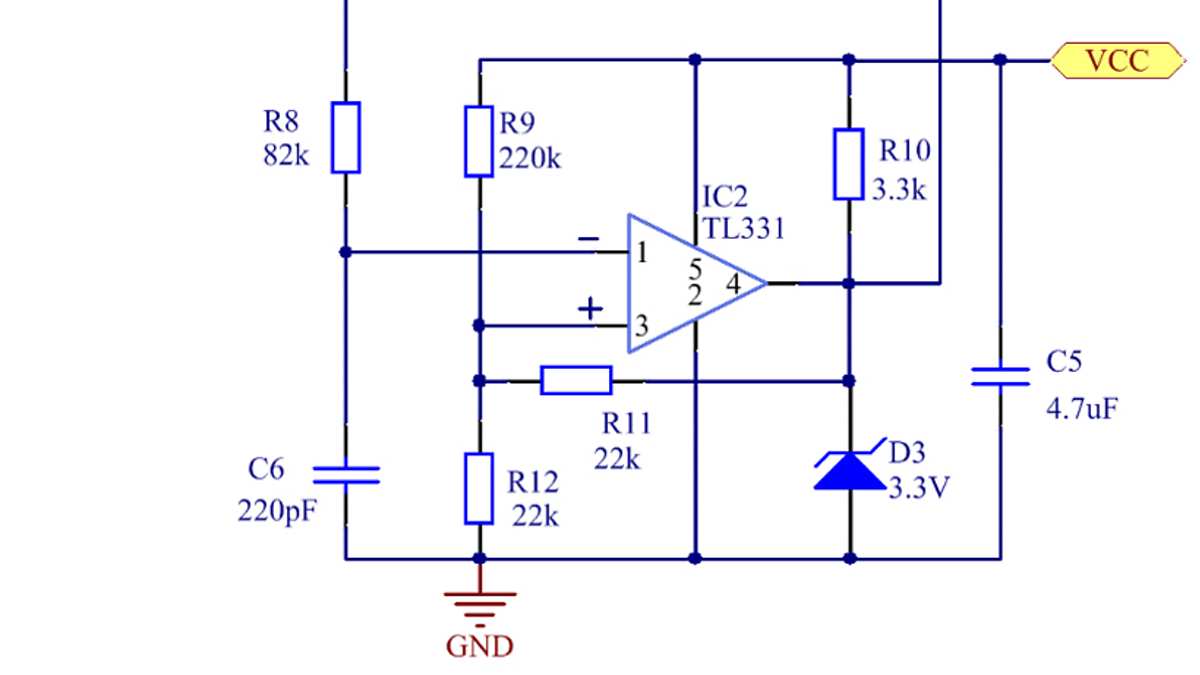

Eval-1ED44176N01F Eval-1ED44176N01F Eval-1ED44176N01F
×
