2ED21084S06J

650 V, 0.7 A half-bridge gate driver with integrated bootstrap diode in DSO-14 package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED21084S06J
2ED21084S06J
EA.
データシート

Product details

  • VBS UVLO (Off)
    7.2 V
  • VBS UVLO (On)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    9.1 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    200 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    0.7 A
  • 出力電流 (Source)
    0.29 A
  • 認定
    Industrial
  • 電圧クラス
    650 V
推奨
OPN
2ED21084S06JXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
650 V half-bridge high speed power MOSFET and IGBT gate driver with typical 0.29 source current, and 0.7 sink current in DSO-14 package. The smaller DSO-8 package version is also available: 2ED2108S06F .Based on Infineon’s SOI-technology , having excellent ruggedness and noise immunity against negative transient voltages on VS pin. No parasitic thyristor structures present in the device, hence no parasitic latch up at all temperature and voltage conditions.

機能

  • Op. voltages (VS node) < + 650 V
  • Neg. VS transient immunity of 100 V
  • Integr. ultra-fast bootstrap diode
  • Floating channel for bootstrap op.
  • High and low voltage pins seperated
  • Separate logic and power ground
  • Independent UVLO for both channels
  • 200 ns propagation delay
  • Internal 540 ns dead time
  • HIN, /LIN logic input
  • Maximum supply voltage of 25 V
  • Logic op. up to –11 V on VS Pin

図

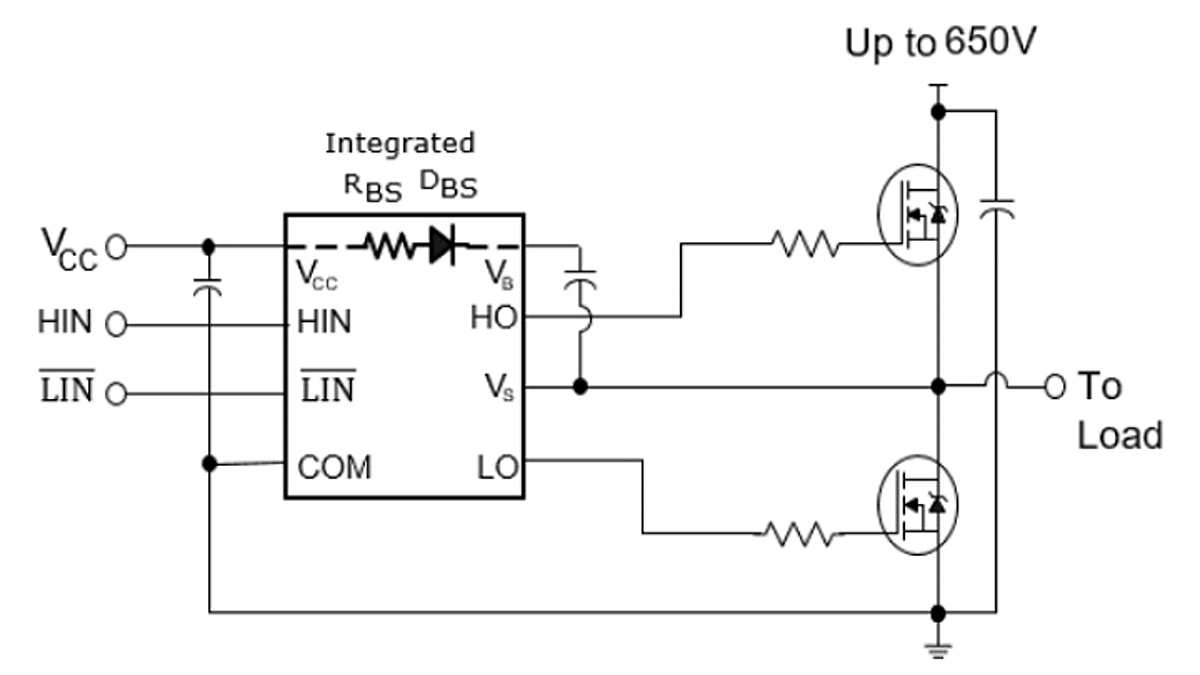

Application_2ED21084S06FJ
Application_2ED21084S06FJ
Application_2ED21084S06FJ Application_2ED21084S06FJ Application_2ED21084S06FJ

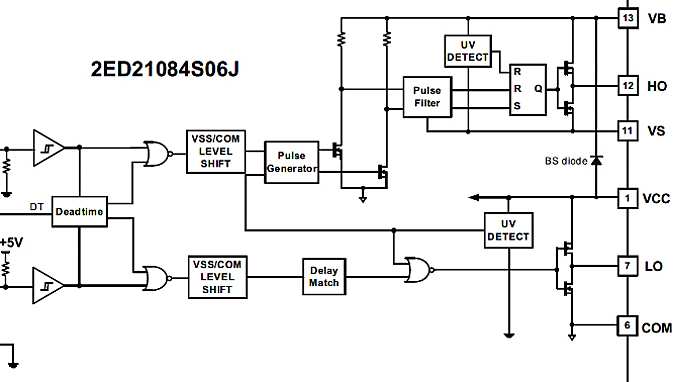

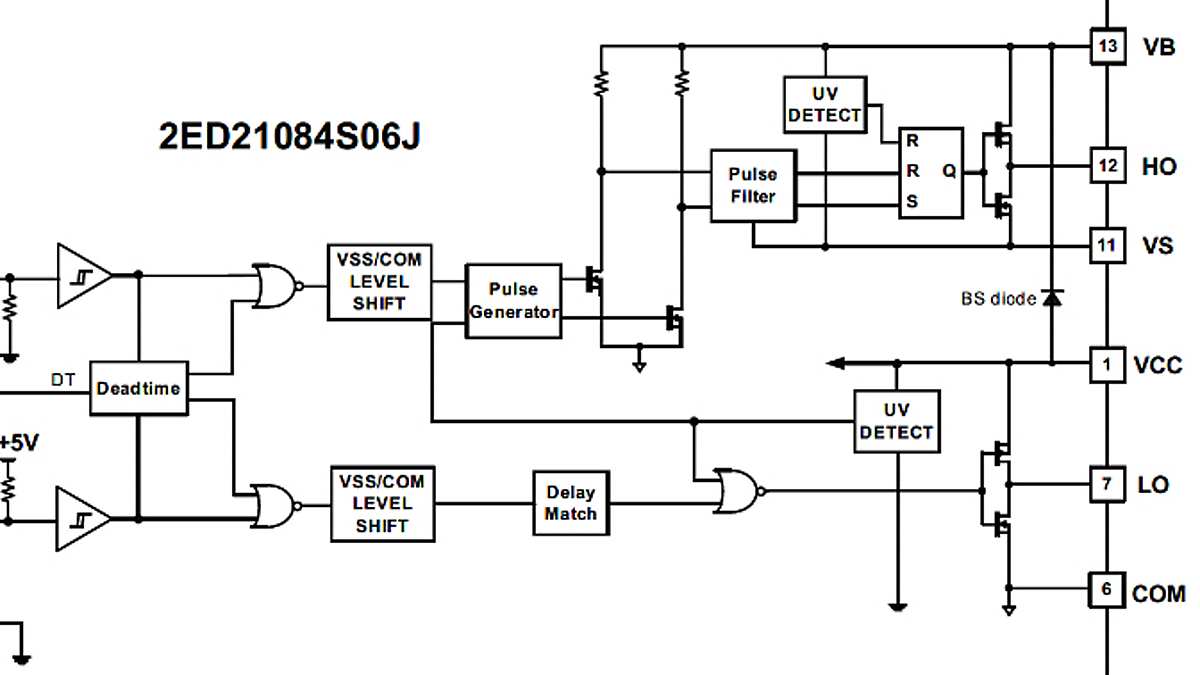

Block_2ED21084S06J Block_2ED21084S06J Block_2ED21084S06J
×
