2ED020I12-F2

1200 V dual high-side gate driver IC with galvanic isolation, DESAT and short circuit clamping
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I12-F2
2ED020I12-F2
EA.
データシート

Product details

  • I q 1 max
    4.5 mA
  • I q 2 max
    3 mA
  • PD アウト
    400 mW
  • RDSON_H(最大)
    12.5 Ω
  • RDSON_H(標準)
    10 Ω
  • RDSON_L (最大)
    4.25 Ω
  • RDSON_L(標準)
    1.5 Ω
  • RthJA
    110 K/W
  • VBS UVLO (Off)
    11 V
  • VBS UVLO (On)
    12 V
  • VCC UVLO (Off)
    3.8 V
  • VCC UVLO (On)
    4.1 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    High-side, Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    165 ns
  • 伝搬遅延オン
    170 ns
  • 入力 Vcc
    4.5 V to 5.5 V
  • 出力電流 (Sink)
    2 A
  • 出力電流 (Source)
    2 A
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
2ED020I12F2XUMA1
製品ステータス active
インフィニオンパッケージ PG-DSO-36
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V dual high-side gate driver IC with typical 2 A source and 2 A sink output currents in a functional galvanically isolated PG-DSO-36 package for IGBTs and SiC MOSFETs .

機能

  • Coreless transformer isol. driver
  • 2 A rail-to-rail outputs
  • Protection function
  • VCEsat-detection
  • Active Miller Clamp

利点

  • Space saving package
  • Improved energy efficiency

図

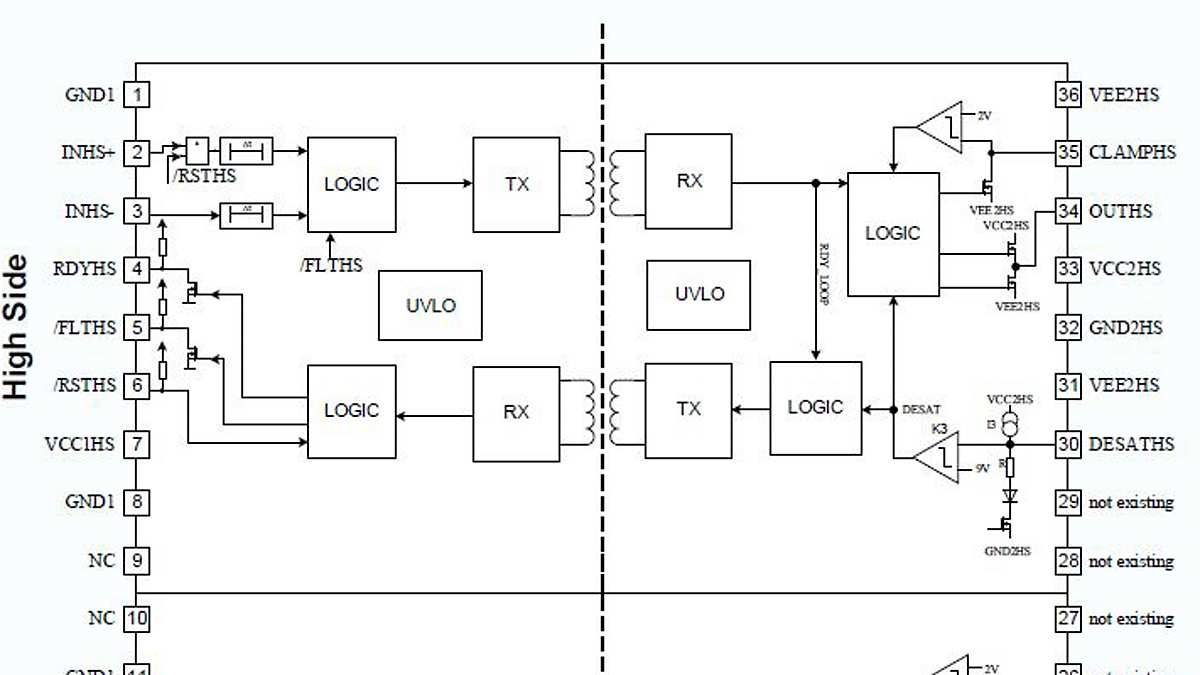

Circuit_diagram_2ED020I12-F2
Circuit_diagram_2ED020I12-F2
Circuit_diagram_2ED020I12-F2 Circuit_diagram_2ED020I12-F2 Circuit_diagram_2ED020I12-F2
×
