60 GHz レーダー搭載スマート電波センサーモジュール

人感センサーや存在検知に最適な、60 GHzミリ波レーダーセンサーを搭載したモジュール。世界最小レベルのサイズで制御・信号処理用MCUも搭載。そのまま使えるソフトウェアも提供中。技適認定取得済みでスピーディーな開発が可能。

#MakeIoTworkポッドキャスト:

存在検知や人感センサーなどwithコロナ時代のシステムを実現する60 GHzレーダーモジュールを日清紡マイクロデバイス社と共同開発。

この世界最小クラスのレーダーモジュールの背景やどんなことができるようになるのか、お話を伺っていきたいと思います。

ポッドキャストを聴く

[2021/11/15]

本モジュールが ET & IoT AWARD 2021の「IoT Technology優秀賞」を受賞しました!
人流検知や見守り（安全確認）を高精度で行える点や、使いやすさ(技適認定済み・小型モジュール化)などが評価されての受賞となりました。

詳細はこちら

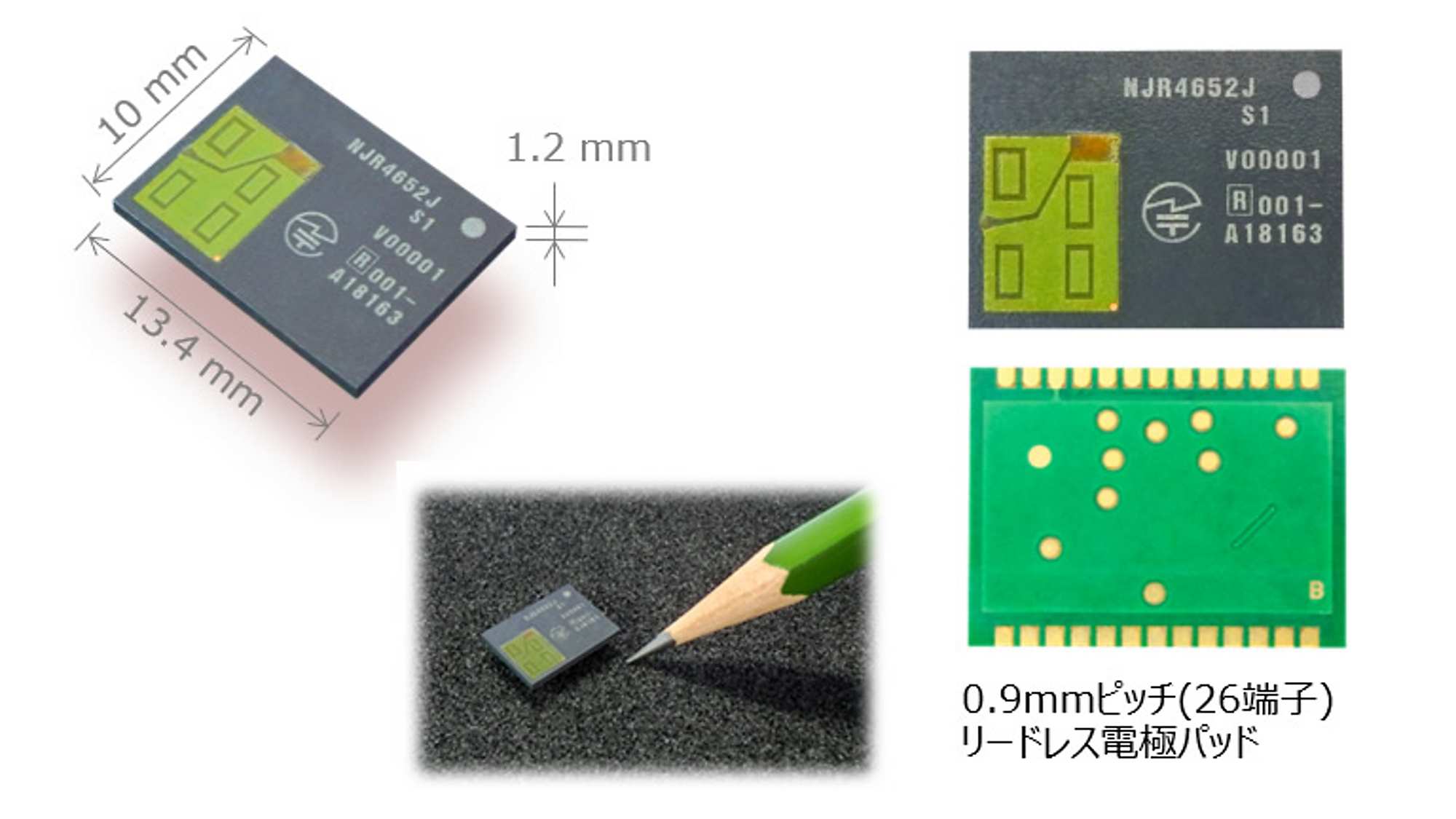

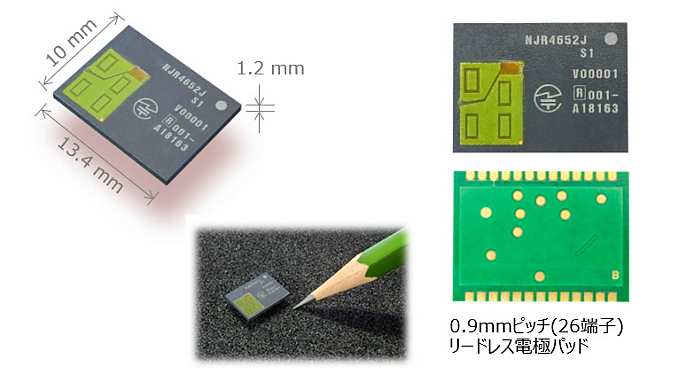

10x13.4x1.2mmのICライクな超小型パッケージにインフィニオン製60GHzミリ波レーダセンサICと制御・信号処理用MCUを内蔵し、日本国内で利用可能な技術基準適合認定を取得した世界最小レベルのセンサモジュールです(型番名:NJR4652 シリーズ)。
ターンキーソリューションとして、インフィニオンが提供するSmart Entrance Counter SolutionとPresence Detectionが利用できます。存在検知や人感センサのアプリケーション開発に最適です。

特長

60GHz帯ミリ波センサモジュール
インフィニオン製レーダーセンサIC搭載
RF制御・信号処理用MCU内蔵
SMT対応超小型モジュール10 x 13.4 x 1.2 mm3
アンテナ構成 - 1・TX / 3・RX
製品単体で技術基準適合認定取得

お問い合わせはこちら

ターンキーソリューション

インフィニオンが用意する2種類の人感センサアプリケーションが利用可能です。
プログラミングは不要ですぐに使用できます。

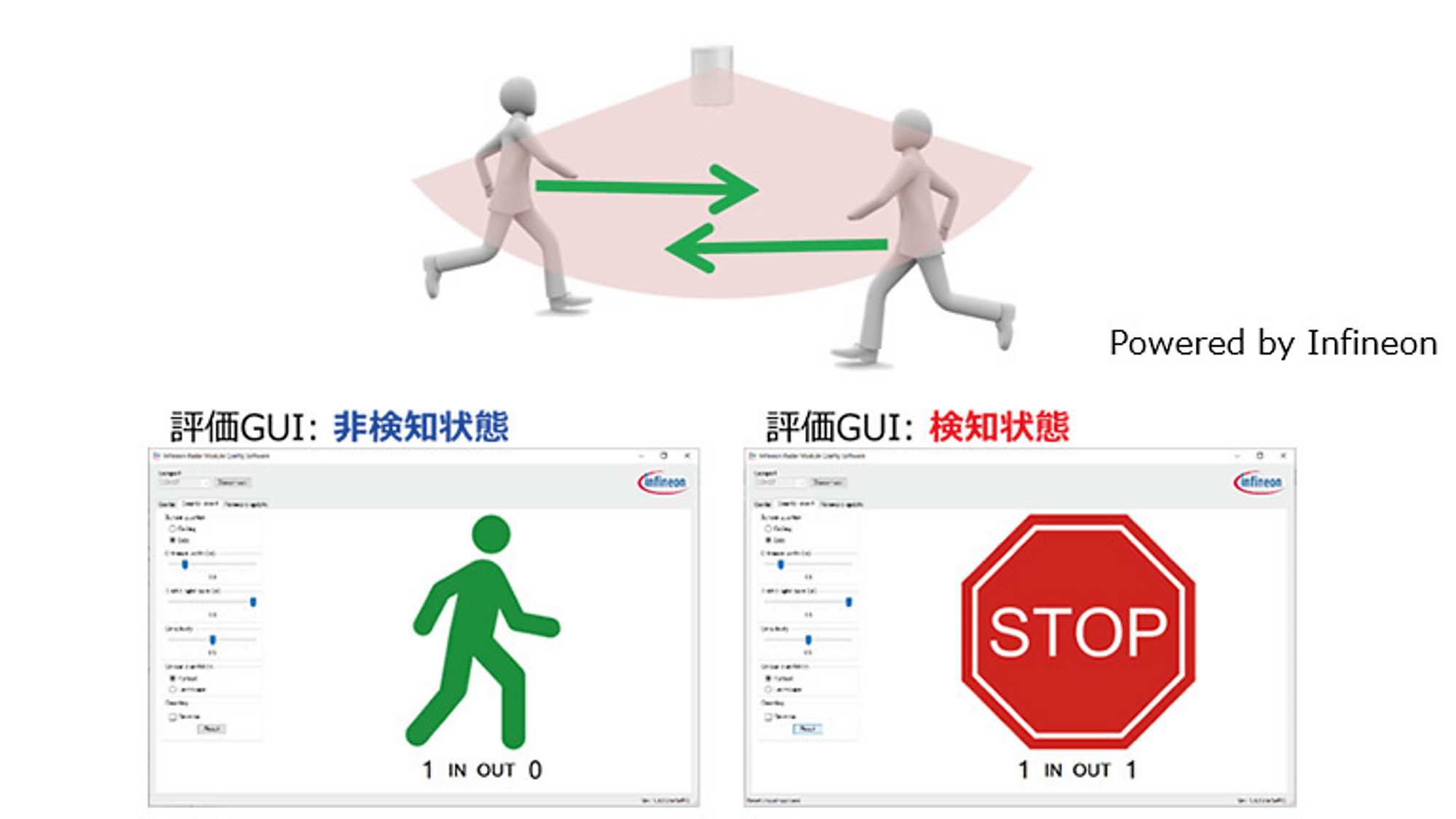

Smart Entrance Counter Solution

エントランス等での入退出の頻度を検出できます。進入と退出を個別に識別することができるため、高機能なエントランスセンサとして利用できます

Smart Entrance Counter詳細(英語)

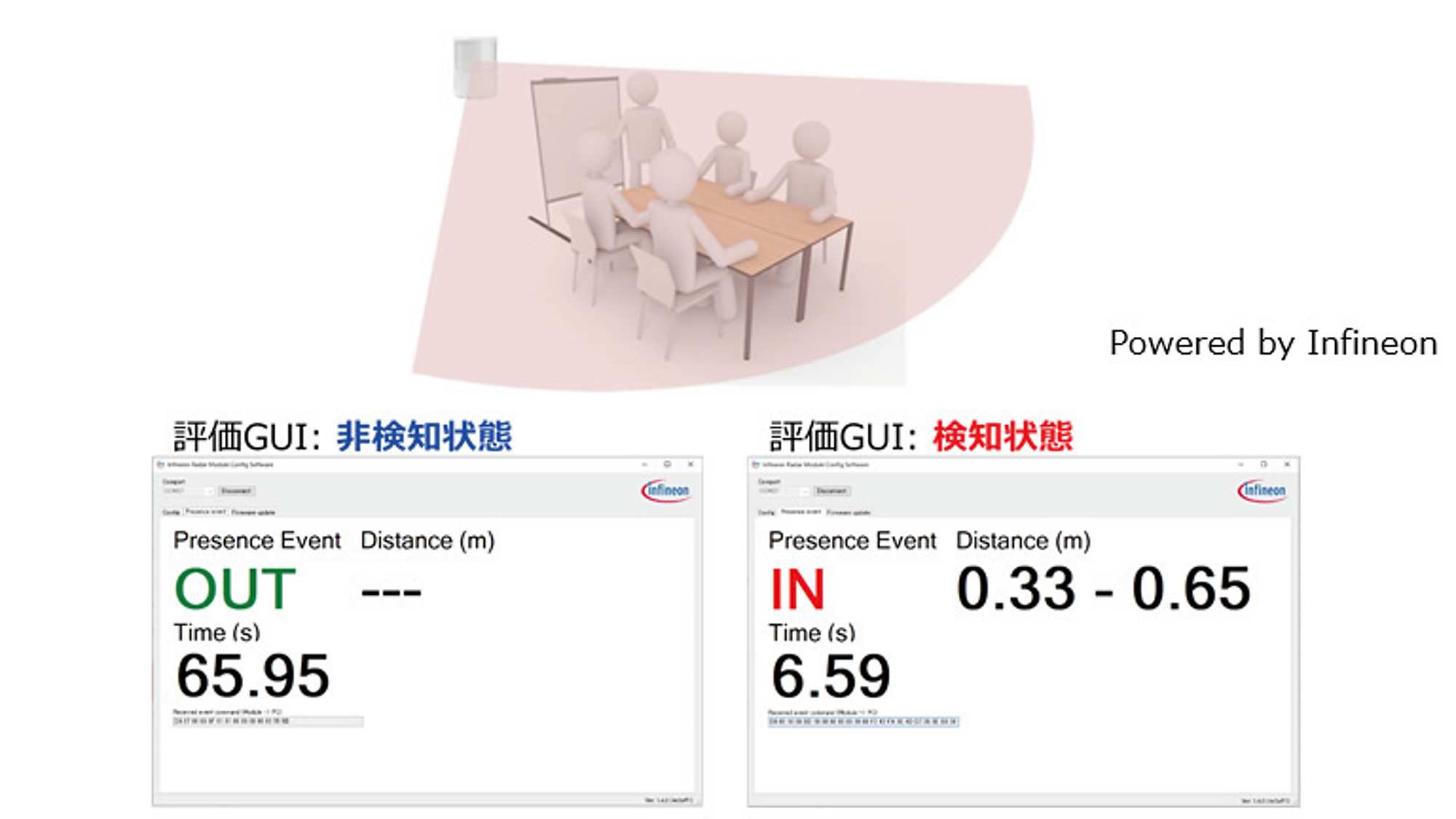

Presence Detection

オフィスや会議室等での人の有無(存在)を検出できます。静止している人も検出することが可能です。検出対象までの距離情報も得ることができます。

Presence Detection詳細(英語)

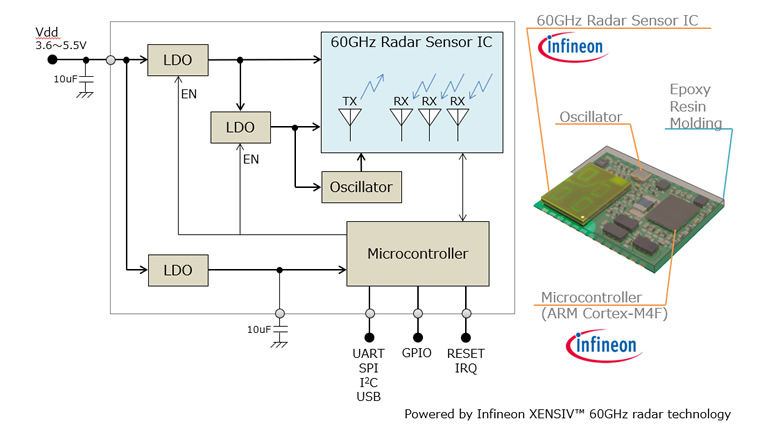

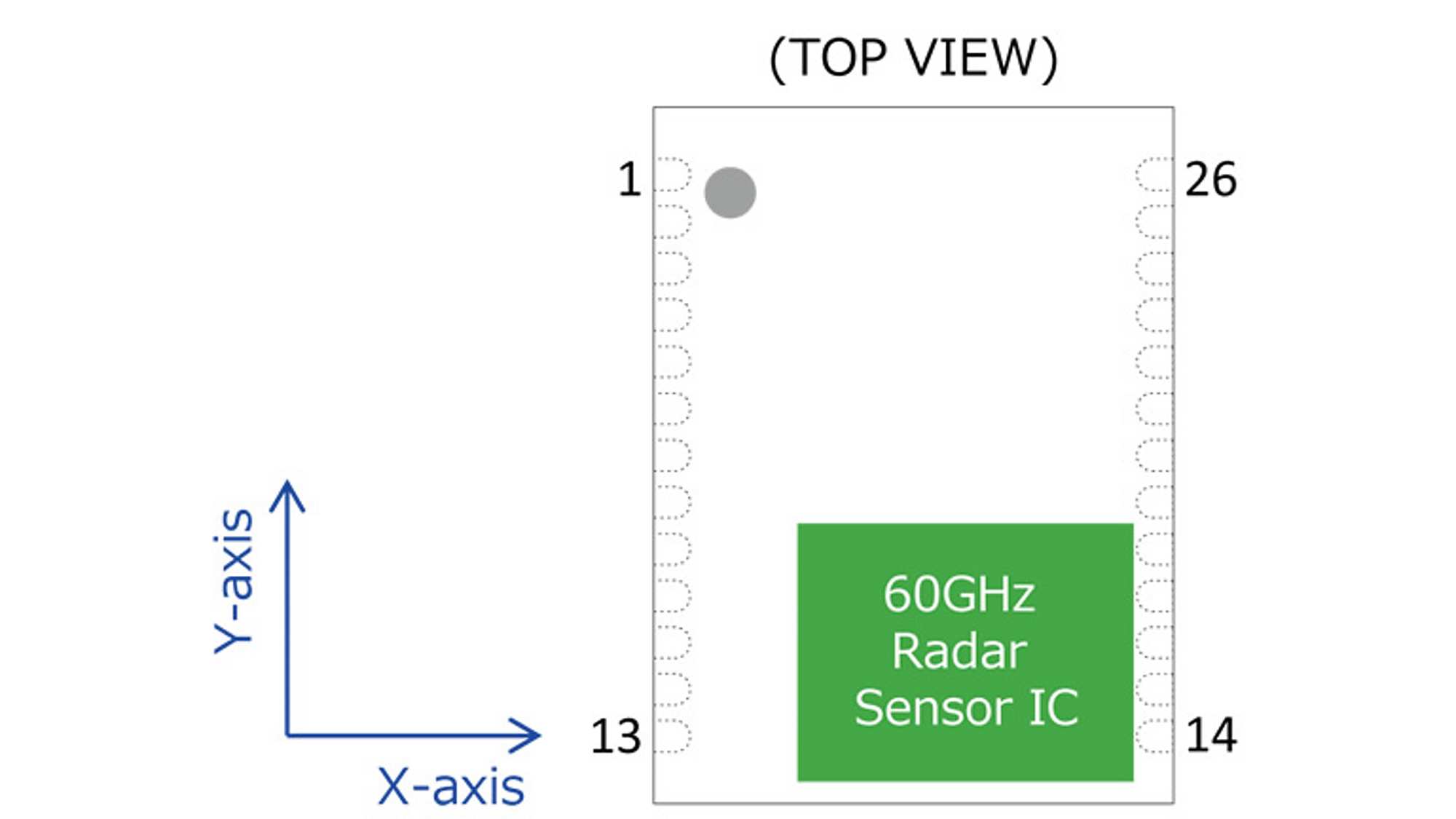

機能ブロック図 & 内部構造

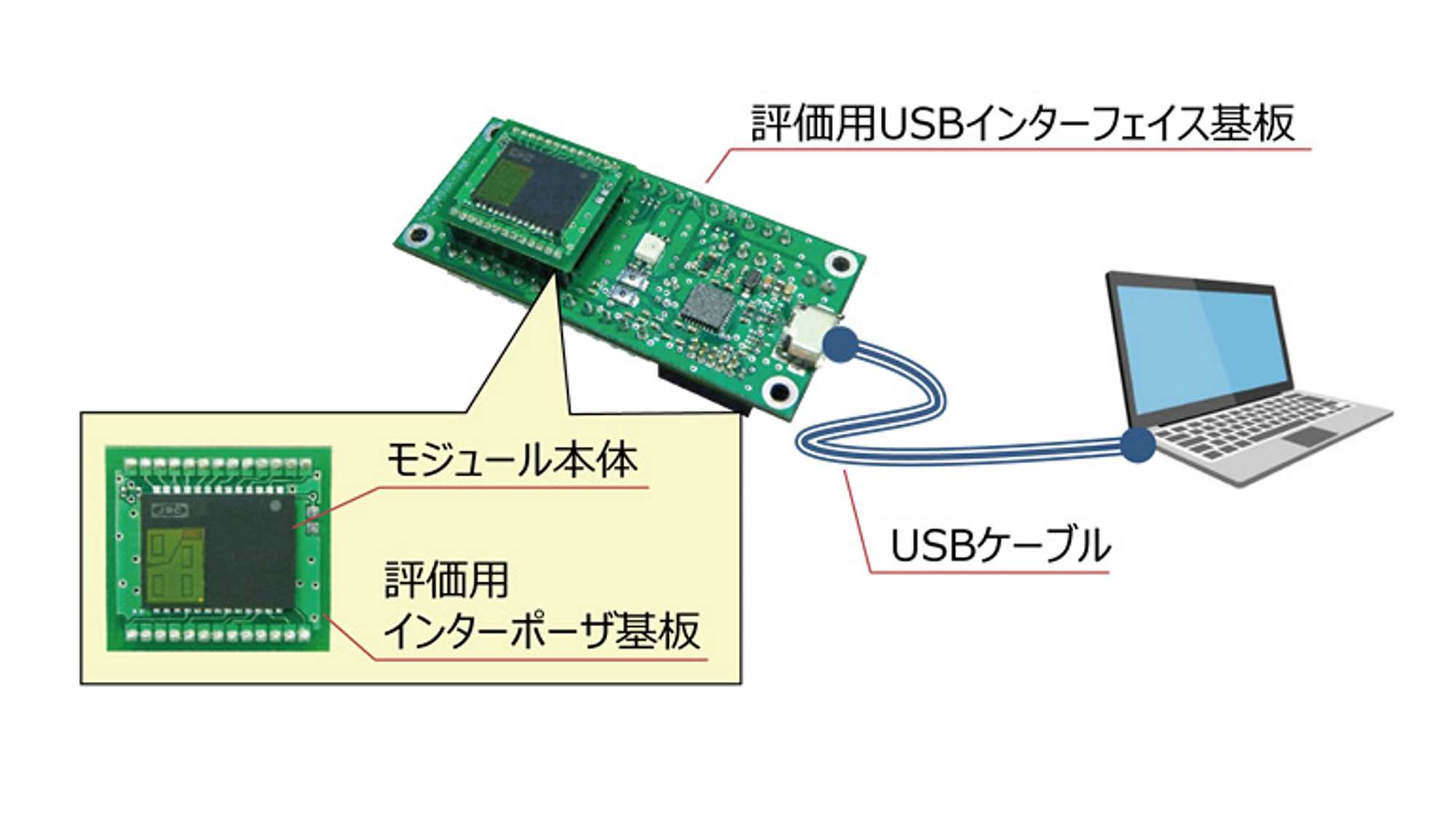

評価ツール

図のモジュール評価ツールを提供します。PCがあればすぐに評価開始可能です。

モジュール実装済みインターポーザ基板
USBインターフェイス用基板(インターポーザ基板を接続)
評価用ソフトウェア(GUI)

お問い合わせはこちら

ビデオ

Entrance Counterソリューション

様々な場所に設置が可能な小型なスマート電波センサーによる人流検知のソリューションのデモを紹介します。

Presence Detectionソリューション

従来の赤外線センサーよりも高精度に検知ができる、スマート電波センサーによる人の検知のデモを紹介します

評価キットクイックスタートガイド

スマート電波センサーの評価ボードを用意しました。誰でも簡単に使い始めることができます。

仕様詳細・60GHzレーダー解説

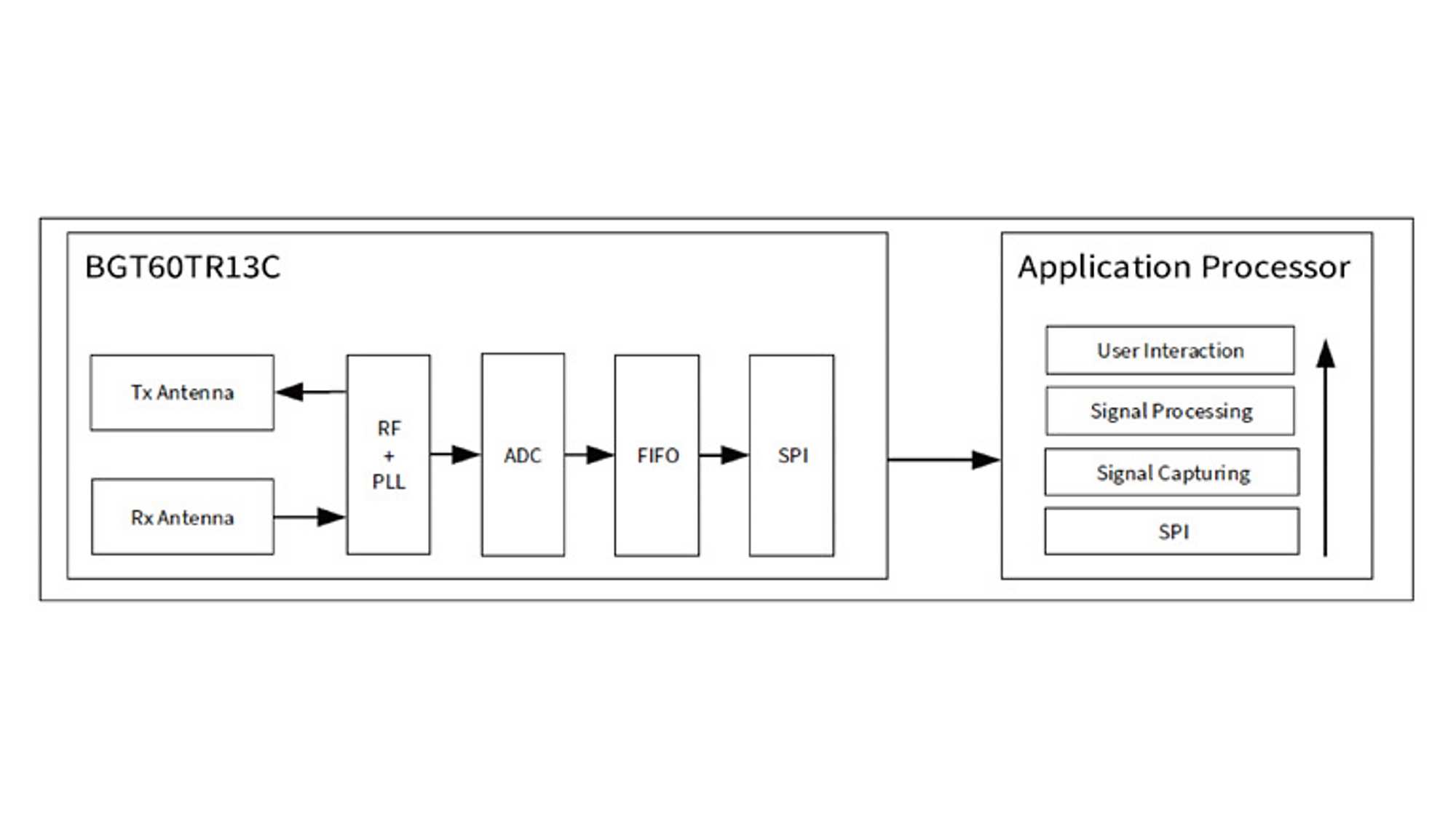

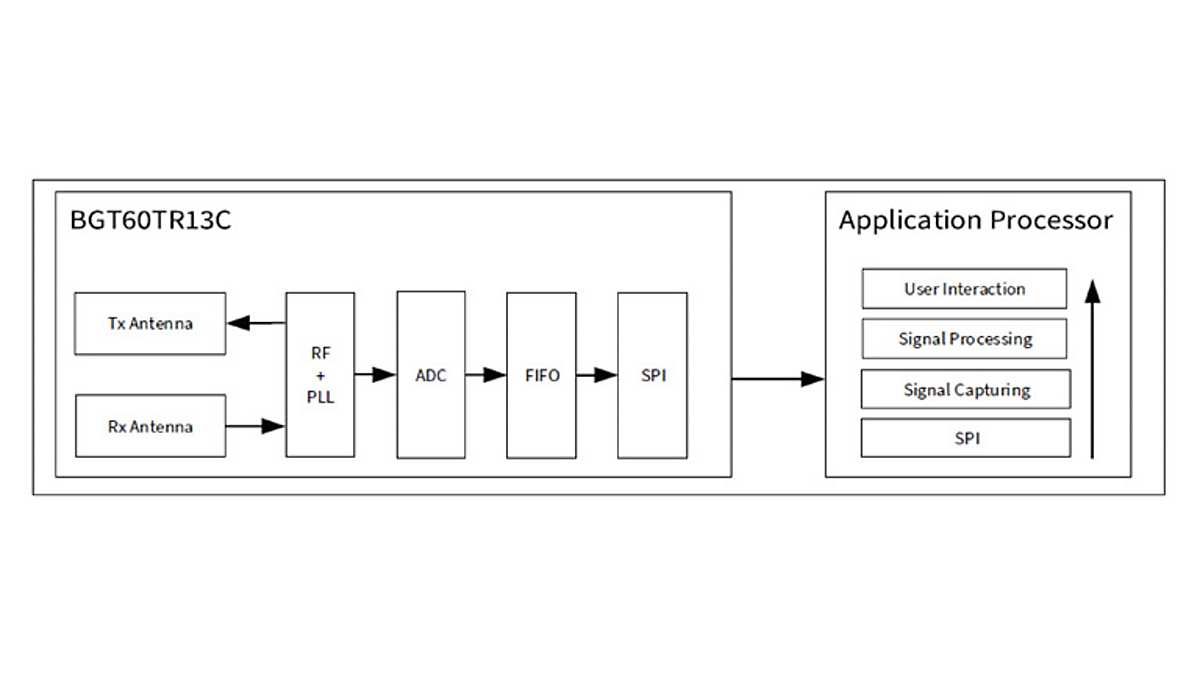

システムの概要

BGT60TR13Cは、1つの送信アンテナ(TX)からFMCW信号を出力し、3つの受信アンテナ(RX)で対象物からのエコー信号を受信します。
また、受信アンテナ毎にベースバンドフィルタ、VGAおよびADCを持ちます。これらによりデジタル化した受信信号を出力します。
出力信号はアプリケーションプロセッサ(AP)に渡されます.

つまり、標準的なセンサシステムでは下記の構成となります(下図参照)。
