IMBF170R1K0M1

CoolSiC™ 1700 V SiC Trench MOSFET in TO-263-7 package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMBF170R1K0M1
IMBF170R1K0M1
EA.
データシート

Product details

  • Ciss
    275 pF
  • Coss
    7.2 pF
  • ID (@25°C) max
    5.2 A
  • Ptot (@ TA=25°C) max
    68 W
  • Qgd
    1.6 nC
  • QG
    5 nC
  • RDS (on) (@ Tj = 25°C)
    1000 mΩ
  • RthJA max
    62 K/W
  • RthJC max
    1.7 K/W
  • Tj max
    175 °C
  • VDS max
    1700 V

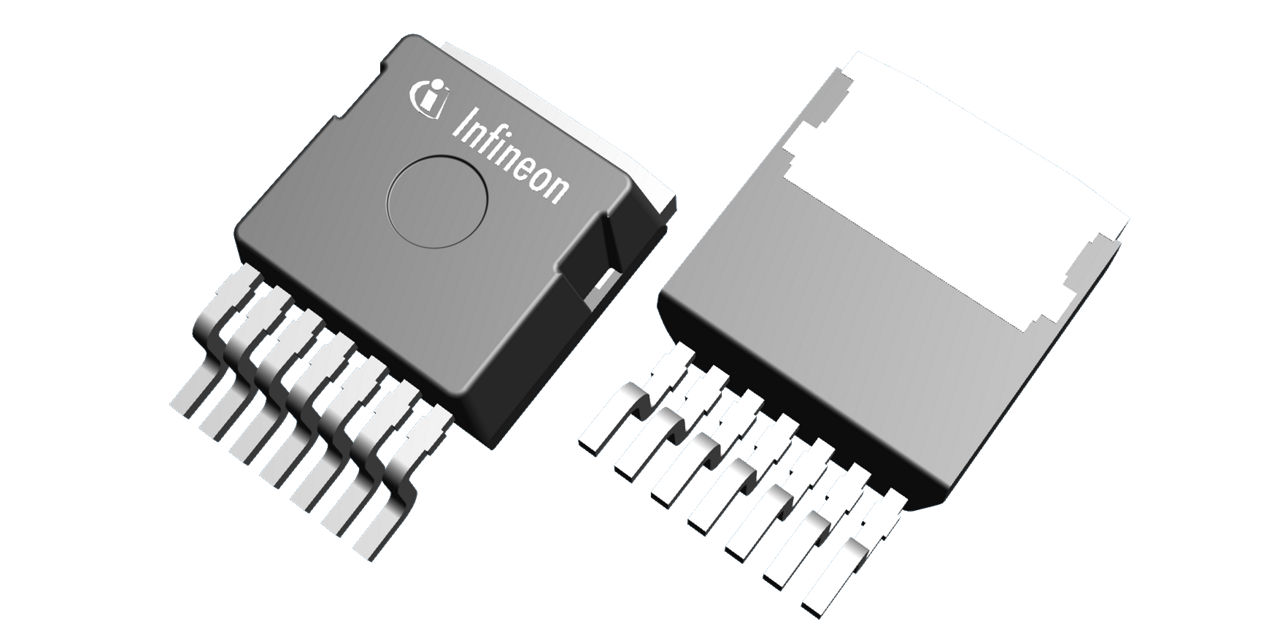

  • Package
    TO-263-7
  • Pin Count
    7 Pins
  • Operating Temperature
    -55 °C to 175 °C
  • Mounting
    SMD
  • Technology
    CoolSiC™ G1
  • Polarity
    N
  • Qualification
    Industrial
推奨
OPN
IMBF170R1K0M1XTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO263-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO263-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CoolSiC™ 1700 V, 1000 mΩ SiC MOSFET in a TO-263-7 high creepage package is optimized for fly-back topologies to be used in auxiliary power supplies connected to DC-link voltages 600 V up to 1000 V in numerous power applications.

機能

  • Optimized for fly-back topologies
  • Extremely low switching loss
  • 12 V / 0 V gate-source voltage
  • Compatible with fly-back controller
  • Fully controllable dV/dt
  • SMD package
  • Enhanced creepage distances > 7 mm
  • And clearance distances, > 7 mm

図

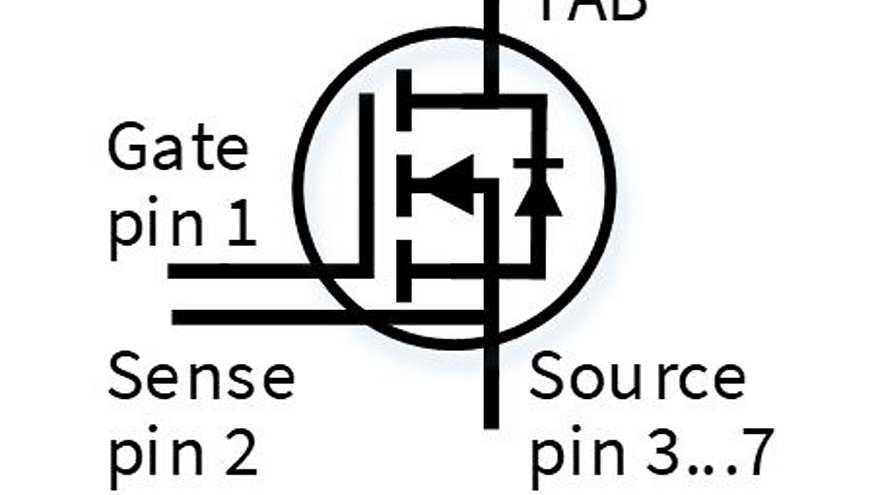

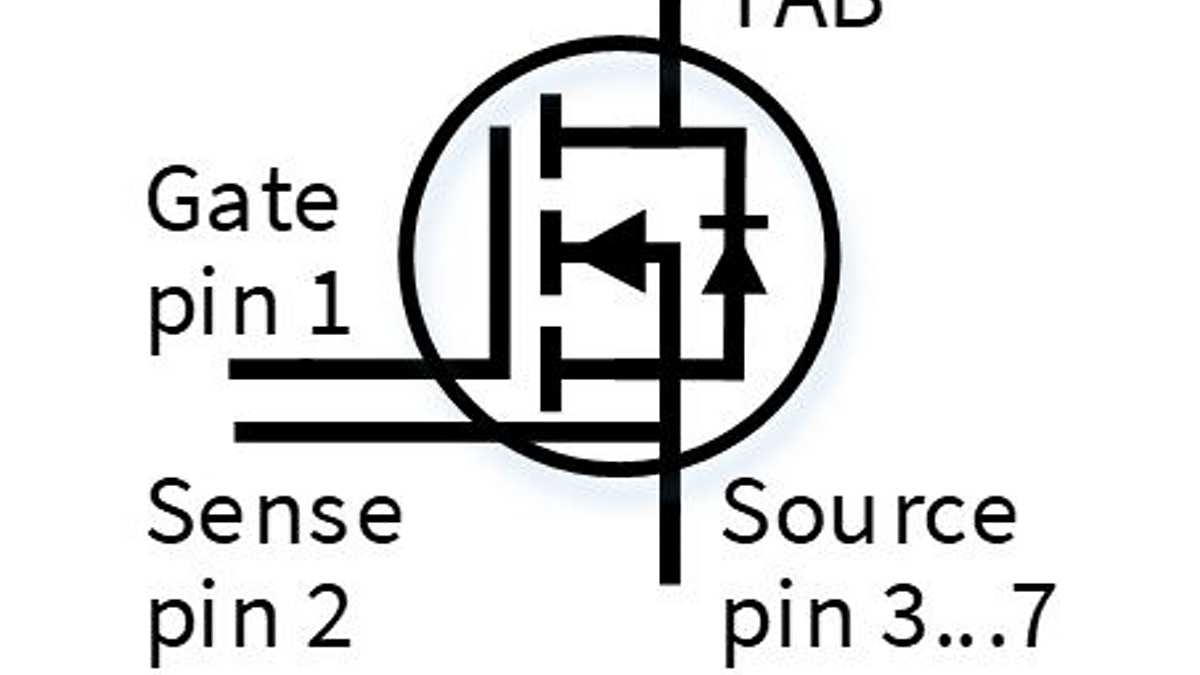

CoolSiCMOSFET_7-pin
CoolSiCMOSFET_7-pin
CoolSiCMOSFET_7-pin CoolSiCMOSFET_7-pin CoolSiCMOSFET_7-pin
×
