F12-25R12KT4G
Active and preferred
RoHS対応

F12-25R12KT4G

1200 V, 25 A twelvepack IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F12-25R12KT4G
F12-25R12KT4G
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    25 A
  • IC (最大)
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    Twelvepack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (length)
    122 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - T4
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
F1225R12KT4GBOSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONO3B
パッケージ名 N/A
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-ECONO3B
パッケージ名 -
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EconoPACK™ 3 1200V twelvepack IGBT module with fast Trench/Fieldstop IGBT4 and Emitter Controlled 4 Diode

特長

  • High power density
  • Established Econo module concept
  • Integ. temperature sensor available
  • Low stray inductance module design
  • RoHS compliant

アプリケーション

図

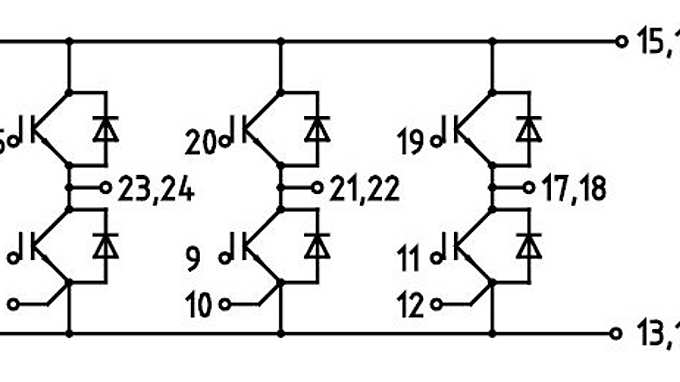

Circuit_diagram_EconoPACK_3B_i
Circuit_diagram_EconoPACK_3B_i
Circuit_diagram_EconoPACK_3B_i Circuit_diagram_EconoPACK_3B_i Circuit_diagram_EconoPACK_3B_i
×
