アクティブで優先
RoHS準拠
鉛フリー

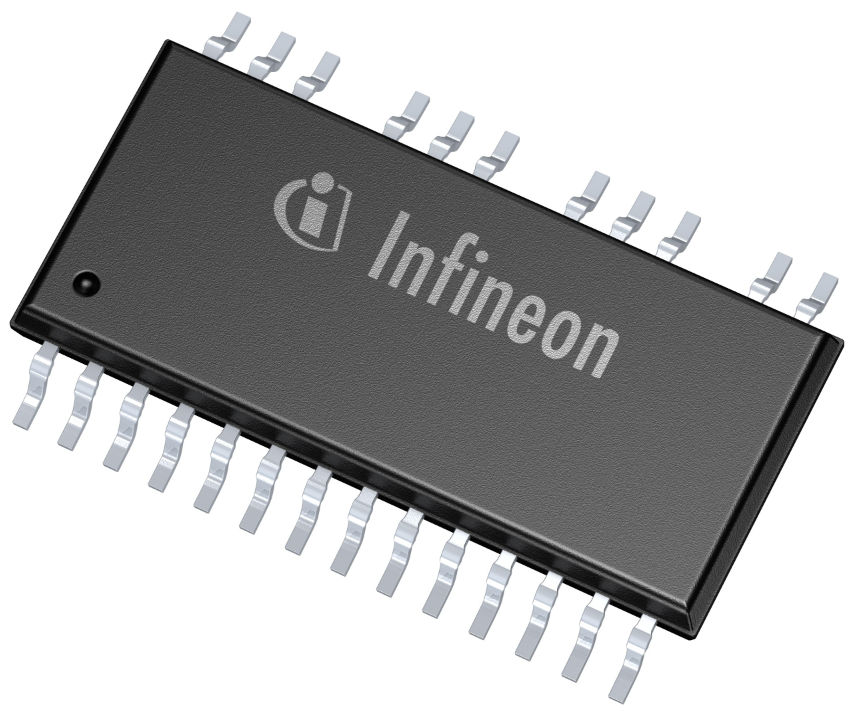

6EDL04N065PR

650 V three-phase gate driver with Over Current Protection (OCP), Enable (EN), Fault and Integrated Bootstrap Diode (BSD)
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6EDL04N065PR
6EDL04N065PR
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.1 V
  • VBS UVLO (On)
    9 V
  • Isolation Type
    Functional levelshift
  • Configuration
    Three Phase
  • Channels
    6
  • Package
    PG-TSSOP-25
  • Turn Off Propagation Delay
    530 ns
  • Turn On Propagation Delay
    490 ns
  • Input Vcc
    10 V to 17.5 V
  • Output Current (Source)
    0.165 A
  • Output Current (Sink)
    0.375 A
  • Qualification
    Industrial
  • Voltage Class
    650 V
推奨
OPN
6EDL04N065PRXUMA1
製品ステータス active and preferred
インフィニオンパッケージ PG-TSSOP-25
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ PG-TSSOP-25
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Infineon thin-film-SOI-technology
  • Maximum blocking voltage +650 V
  • Output current +0.165 A/-0.375 A
  • Integrated Bootstrap Diode
  • Neg. Vs immunity up to -50 V
  • Over current & under voltage detection
  • Programmable delay for fault clear time
  • Cross-conduction prevention

利点

  • Smallest footprint package solution
  • Higher efficiency
  • Increased reliability
  • Higher breakdown voltage (650 V)
  • Easy of design
