PLCC-68 (51-85005)

PG-LCC-68-800

パッケージの詳細

  • パッケージ材質
    PG
  • パッケージ ファミリー
    PG-LCC
  • 端子
    68
  • バリアント
    800
  • 露出したパドル
    無し
  • ボディ長 (mm)
    24.232
  • ボディ幅 (mm)
    24.232
  • 最小端子ピッチ (mm)
    1.27
インフィニオンのリード付きチップキャリア(LCC)パッケージとスモールアウトラインJリード(SOJ)パッケージは、異なるファミリーとして提供されます。 Jウィング形状のリード線により、表面実装技術(SMT)を使用した高スループットの基板実装が可能になります。 代表的な製品は、ゲートドライバIC、メモリです。

イメージギャラリー

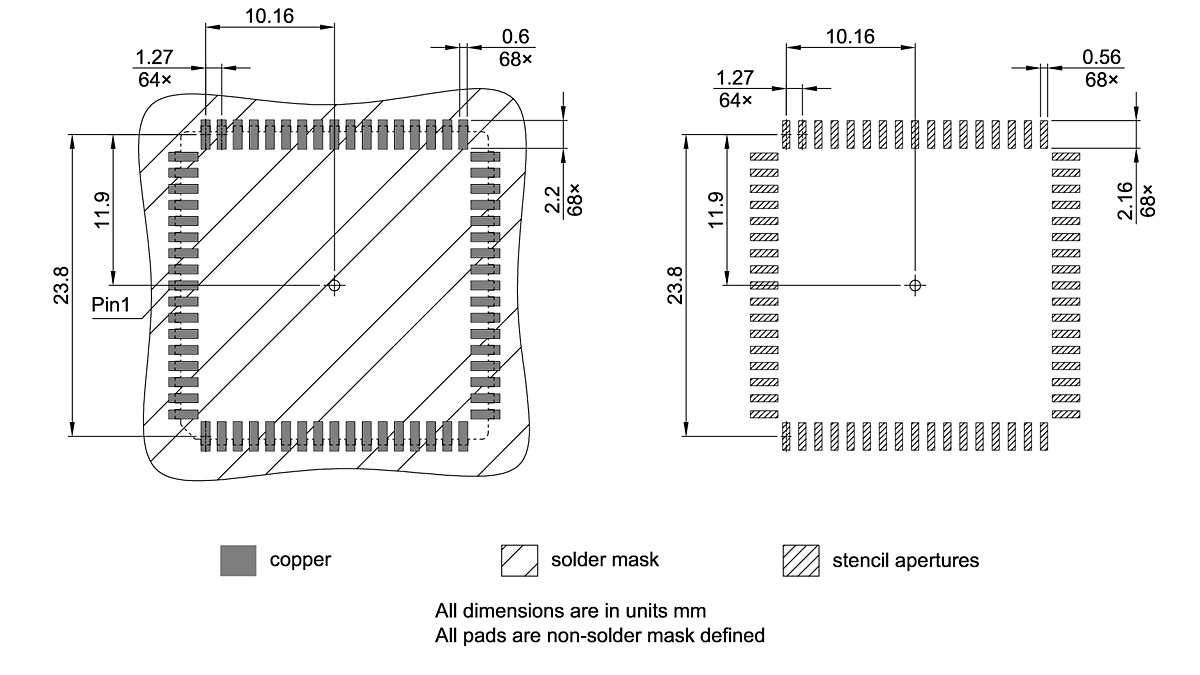

PG-LCC-68-800_Footprint Drawing
PG-LCC-68-800_Footprint Drawing
PG-LCC-68-800_Footprint Drawing PG-LCC-68-800_Footprint Drawing PG-LCC-68-800_Footprint Drawing

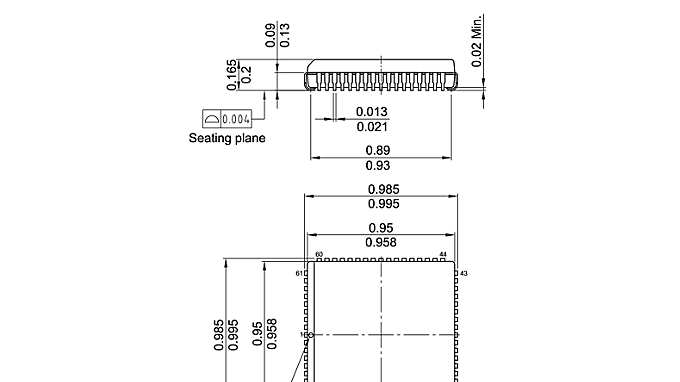

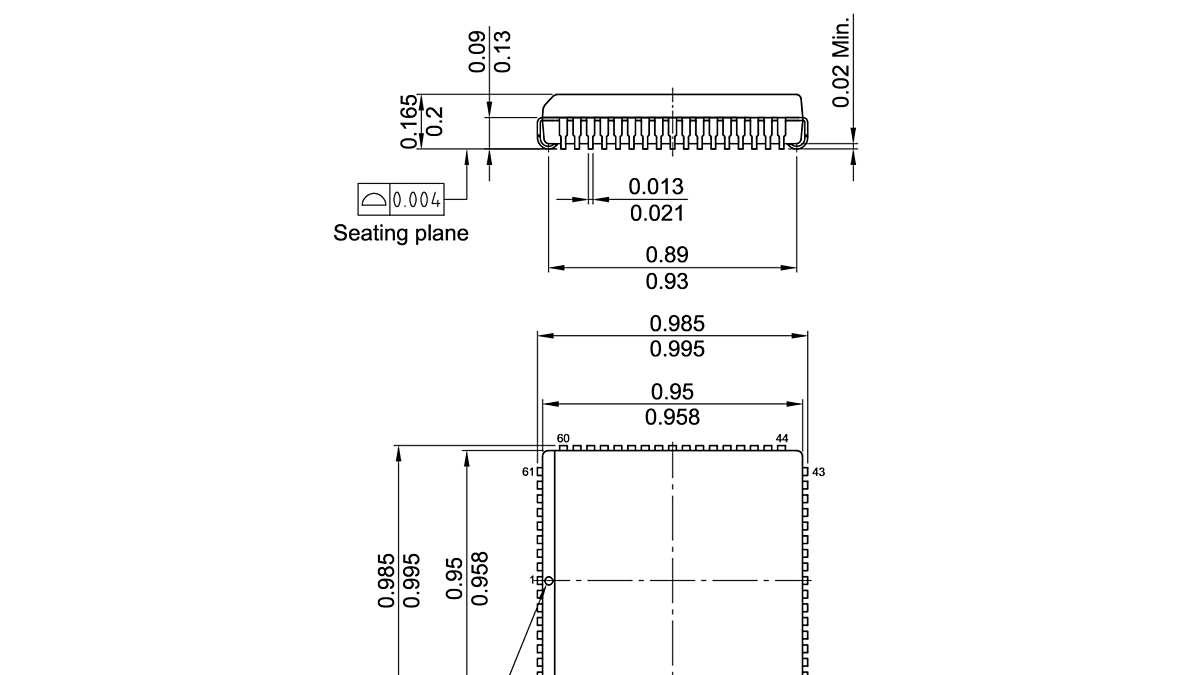

PG-LCC-68-800_Package Outline PG-LCC-68-800_Package Outline PG-LCC-68-800_Package Outline

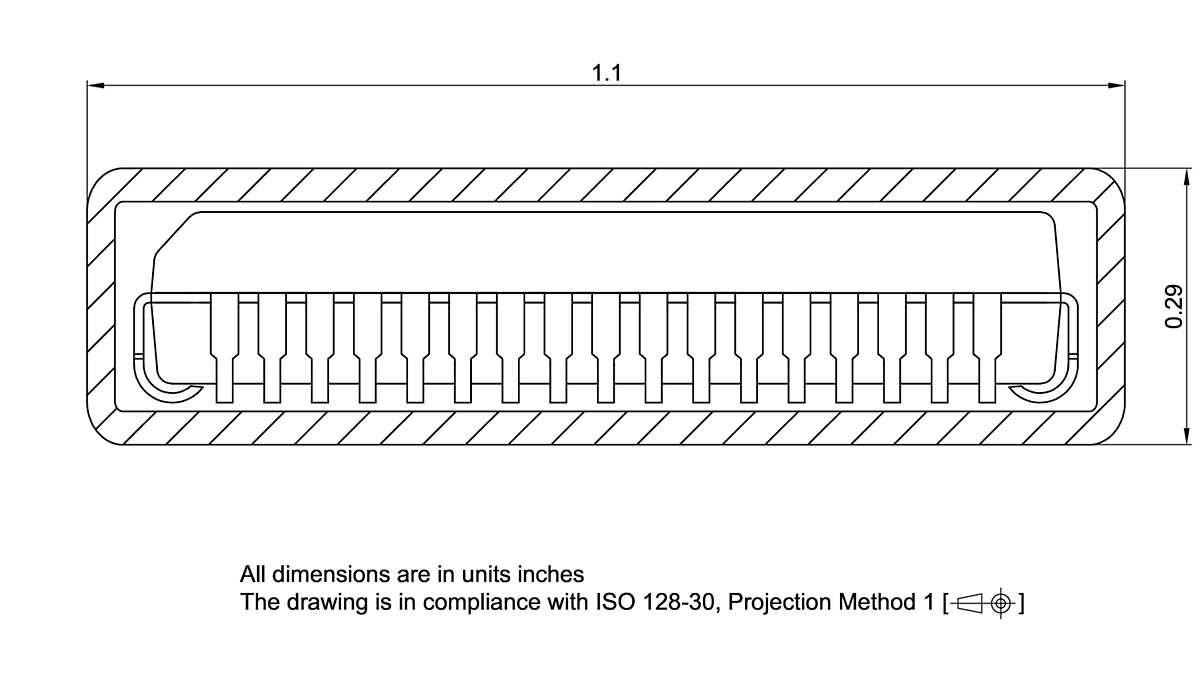

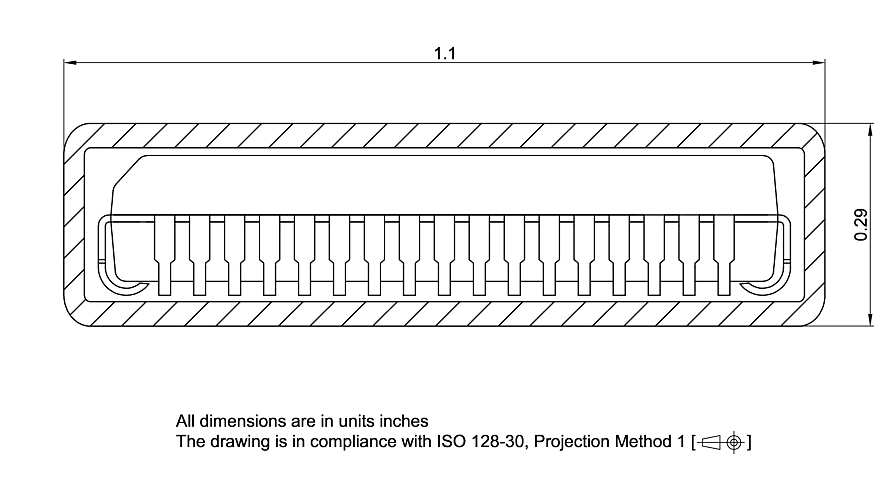

PG-LCC-68-800_Tube PG-LCC-68-800_Tube PG-LCC-68-800_Tube
×
