EVAL-1ED3142MU12F-SIC

Evaluation board for 1ED3142MU12F - 2300 V, 6.5 A, 3 kV (rms) single-channel isolated gate driver
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED3142MU12F-SIC
EVAL-1ED3142MU12F-SIC
EA.
ユーザーマニュアル

製品詳細

  • アプリケーション
    Power Supplies, Fast EV-charging, Motor control&drives, UPS, Solar
  • サブアプリケーション
    Telecommunication, Server
  • トポロジー
    Half Bridge
  • ファミリー
    Gate Driver, CoolSiC™ MOSFET
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    83 mm x 57 mm x 28 mm
  • 対象アプリケーション
    Fast EV charging, Server power supply, Solutions for photovoltaic energy systems, Uninterruptible Power Supplies (UPS), Motor Control & Drives
  • 製品名
    EVAL-1ED3142MU12F-SIC
  • 認定
    Industrial
推奨
OPN
EVAL1ED3142MU12FSICTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

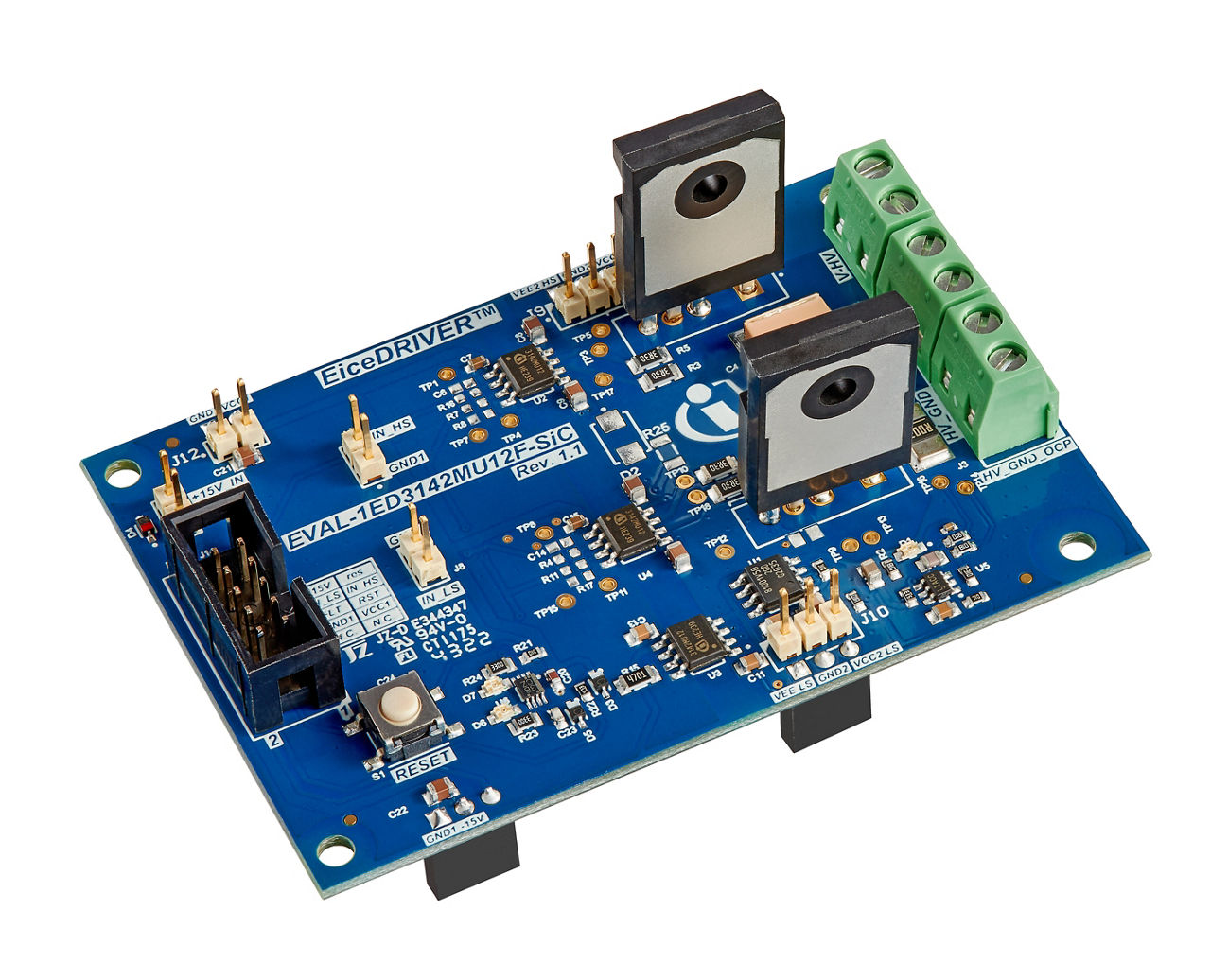

The EVAL-1ED3142MU12F-SIC utilizes two 1ED3142MU12F gate driver ICs for IGBTs, MOSFETs, and SiC MOSFETs. It comes pre-populated with CoolSiC™ MOSFET IMZA120R020M1H and features an additional gate driver IC for isolated over-current feedback. The 1ED3142MU12F provides separate sink and source output, stable timing, active shutdown, and short-circuit clamping, operating over a wide supply voltage range in unipolar or bipolar configurations.

機能

  • Single channel isolated gate driver
  • For up to 2300 V Si & SiC switches
  • 2300 V func. offset voltage capable
  • Galvanically isolated
  • 6.5 A typ. sink & source peak outp.
  • 35 V max. output supply voltage
  • 45 ns prop. delay w/ 20 ns input
  • High CMTI >300 kV/μs
  • Separate source and sink outputs
  • Short-circuit clamping
  • Active shutdown
  • DSO-8 150 mil narrow-body package

Bill of Material
