IRS21844M
Active and preferred
RoHS対応
鉛フリー

IRS21844M

600 V half-bridge gate driver IC with shutdown and programmable deadtime
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS21844M
IRS21844M
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    270 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    1.9 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS21844MTRPBF
製品ステータス active and preferred
インフィニオン パッケージ
MLPQ 4X4 14L
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
MLPQ 4X4 14L
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
600 V Half Bridge Driver IC with typical 1.9 A source and 2.3 A sink currents in MLPQ 4X4 14L package for IGBTs and MOSFETs. Also available in 14 Lead PDIP, 14 Lead SOIC, 8 Lead SOIC, and 8 Lead PDIP.For the new version with our SOI technology we recommend 2ED21844S06J , providing integrated bootstrap diode, better robustness and higher switching frequency

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V and 5 V input logic compatib.
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • Lower di/dt gate driver
  • Output source capability 1.4 A
  • Output sink capability 1.8 A

アプリケーション

図

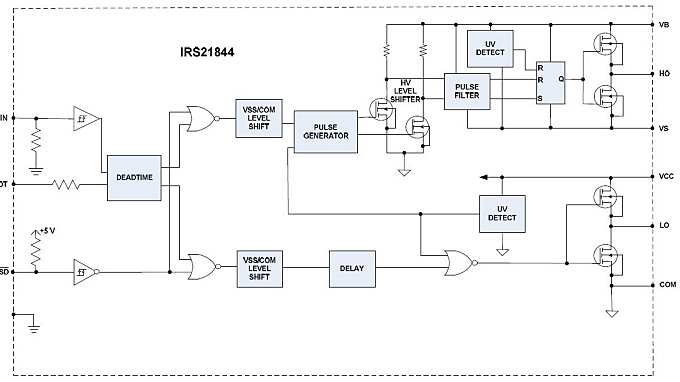

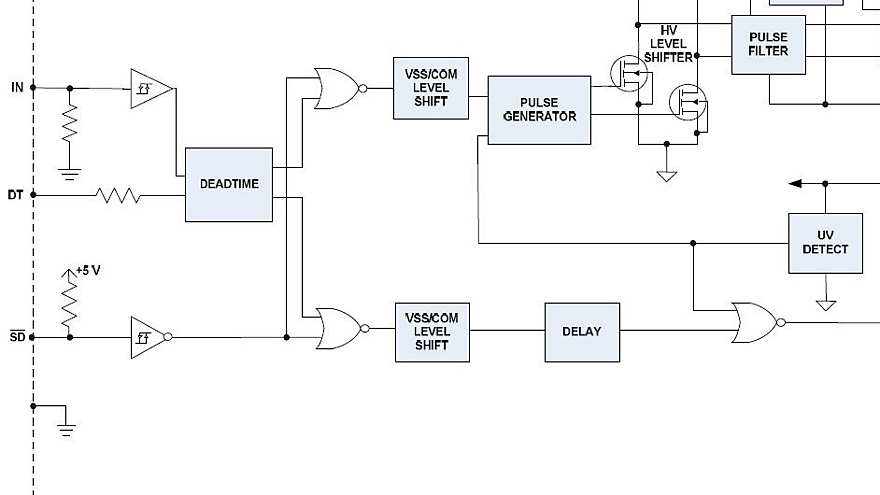

Circuit_Diagramm_IRS21844M
Circuit_Diagramm_IRS21844M
Circuit_Diagramm_IRS21844M Circuit_Diagramm_IRS21844M Circuit_Diagramm_IRS21844M
×
