IR2235J
Active and preferred
RoHS対応
鉛フリー

IR2235J

1200 V three-phase gate driver IC with over current protection, fault reporting, OPAMP and shutdown
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2235J
IR2235J
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    9.4 V
  • VBS UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    9.4 V
  • VCC UVLO (On)
    10.4 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    700 ns
  • 伝搬遅延オン
    750 ns
  • 入力 Vcc 範囲
    12 V～20 V
  • 出力電流 (Sink)
    0.5 A
  • 出力電流 (Source)
    0.25 A
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
IR2235JPBF IR2235JTRPBF
製品ステータス active and preferred active and preferred
インフィニオン パッケージ
PLCC44
PLCC44
パッケージ名 N/A N/A
梱包サイズ 1134 500
梱包形態 TUBE TAPE & REEL
MSL (湿度感受性レベル) 3 3
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PLCC44
パッケージ名 -
梱包サイズ 1134
梱包形態 TUBE
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

製品ステータス
Active
インフィニオン パッケージ
PLCC44
パッケージ名 -
梱包サイズ 500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EiceDRIVER™ 1200 V three phase gate driver IC with typical 0.25 A source and 0.5 A sink currents in 44 Lead PLCC package for IGBTs and MOSFETs . Also available in 28 Lead PDIP and 28 Lead SOICWB.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +1200 V
  • Operational to +600 V (IR2133)
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 Vto 20 V DC
  • Undervoltage lockout for all chan.
  • Over-current shut down
  • Independent 3 half-bridge drivers
  • Matched prop. delay for all chan.
  • 2.5 V logic compatible
  • Outputs out of phase with inputs

図

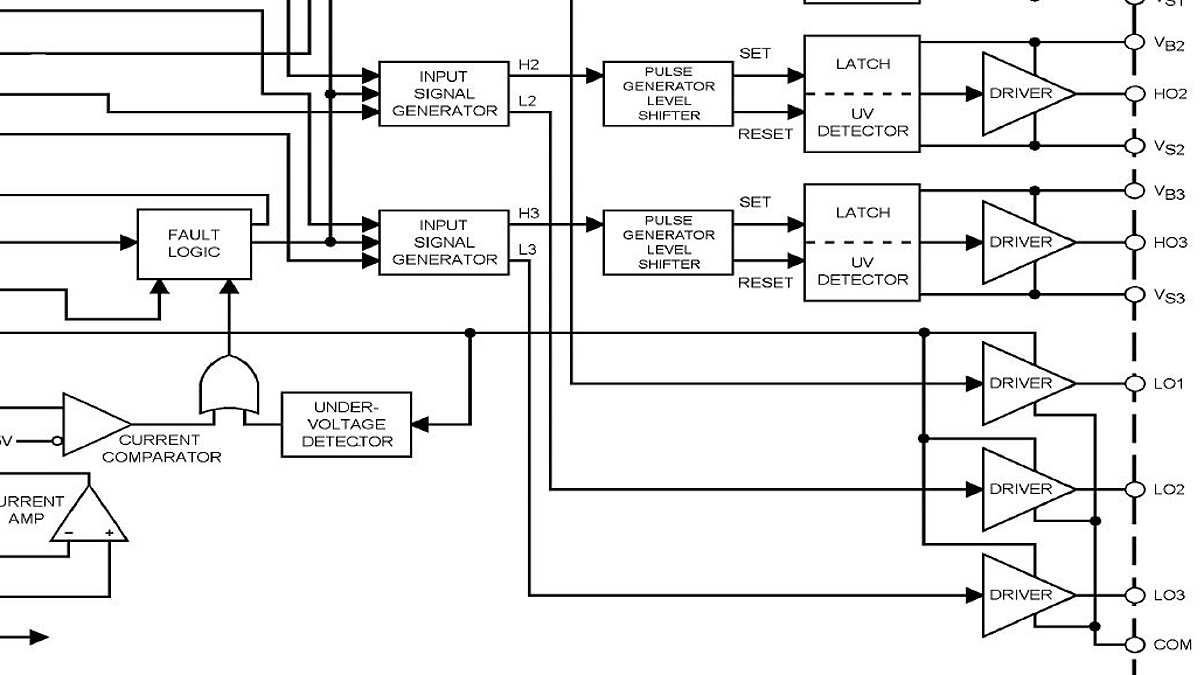

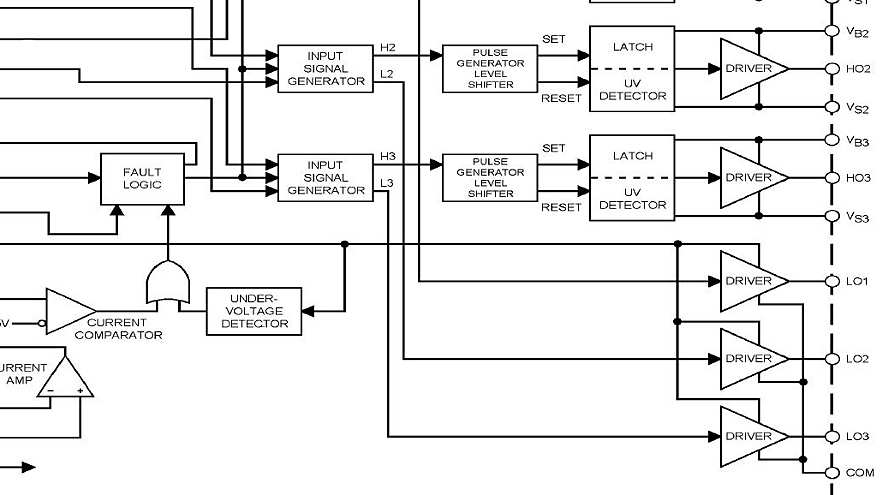

Circuit_Diagramm_IR2235
Circuit_Diagramm_IR2235
Circuit_Diagramm_IR2235 Circuit_Diagramm_IR2235 Circuit_Diagramm_IR2235
×
modalImg
