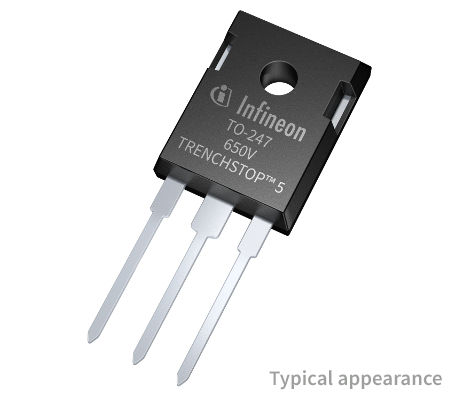

IKW60N60H3
新規設計非推奨
RoHS対応
鉛フリー

IKW60N60H3

データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKW60N60H3
IKW60N60H3
データシート


製品仕様情報

  • Eoff (Hard Switching)
    1.13 mJ
  • Eon
    2.1 mJ
  • IC (@ 25° ) (最大)
    80 A
  • IC (@ 100°) (最大)
    60 A
  • ICpuls (最大)
    180 A
  • IF (最大)
    80 A
  • IFpuls (最大)
    90 A
  • Irrm
    23 A
  • Ptot (最大)
    416 W
  • QGate
    375 nC
  • Qrr
    1200 nC
  • RGint
    0 Ω
  • RG
    6 Ω
  • td(off)
    291 ns
  • td(on)
    25 ns
  • tf
    23 ns
  • tr
    39 ns
  • tSC
    5 µs
  • VCE(sat)
    1.85 V
  • VCE (最大)
    600 V
  • VF
    1.65 V
  • スイッチング周波数
    HighSpeed3 20-100 kHz
  • スイッチング周波数 範囲
    20 kHz～100 kHz
  • パッケージ
    TO-247-3
  • 技術
    IGBT HighSpeed 3

OPN
IKW60N60H3FKSA1
製品ステータス not for new design
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
組立国
CN
ウェハ製造国
DE,MY

製品ステータス not for new design
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
CN
ウェハ製造国
DE,MY
High speed 600 V, 60 A hard-switching TRENCHSTOP™ IGBT3 co-packed with free-wheeling diode in a TO247 package provides the best compromise between switching and conduction losses. The key feature of this family is a MOSFET-like turn-off switching behavior, leading to low turn off losses.

特長

  • Low switching losses
  • Excellent Vce(sat)behavior
  • Fast switching behavior
  • Low EMI emissions
  • Optimized diode for:
  • Improvement in switching losses
  • Low gate resistor select. possible
  • Excellent switch.behavior (@>5 Ω)
  • Short circuit capability 5µs
  • Offering Tj(max)of 175°C
  • Packaged with & without free. diode
