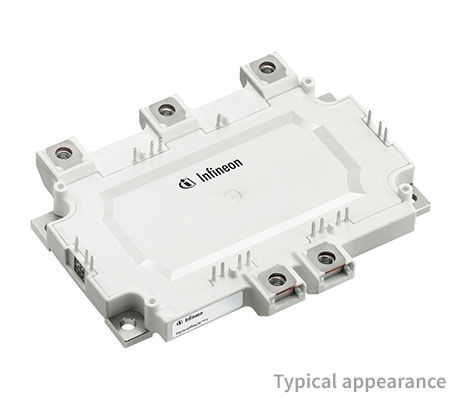

FS200R07A1E3

生産終了
650V、200A 6パック車載認定 IGBT モジュール
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS200R07A1E3
FS200R07A1E3
データシート

Product details

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES (Tvj=25°C typ)
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • アプリケーション
    Hybrid Electric Vehicles, eMobility, Drives, CAV, Aircon
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ 1
  • 冷却コンセプト
    Flat baseplate
  • 寸法 (length)
    128 mm
  • 寸法 (width)
    98 mm
  • 技術
    IGBT3 - E3
  • 特長
    Flat Baseplate
  • 認定
    Automotive
  • 電圧クラス max
    650 V
OPN
FS200R07A1E3BOMA1
製哝ステータス discontinued
インフィニオンパッケージ AG-HP1-311
パッケージ坝 N/A
包装サイズ 16
包装形態 TRAY
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製哝ステータス discontinued
インフィニオンパッケージ AG-HP1-311
パッケージ坝 -
包装サイズ 16
包装形態 TRAY
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
HybridPACK™ 1は、最大20–の電力範囲でハイブリッド電気自動車(HEV)アプリケーション向けに設計された自動車認定パワーモジュールです。30kWです。

機能

  • 1つのコンパクトなモジュールにNTCを備えた完全な3相6パック
  • 650VトレンチフィールドストップIGBT3、マッチングエミッタ制御650Vエミッタ制御3ダイオード
  • 拡張温度範囲 - Tjop = 150°C - Tjmax = 175°C
  • スケーラブルな電力定格
  • 定格電流最大200A DC
  • 強化ワイヤボンディング
  • TC 堅牢 Al 2O 3 セラミック、車載アプリケーション向け
  • 銅ベースプレート
  • 完全車載用認定

利点

  • コスト効率の高いシステムアプローチ
  • 低電力損失による高効率
  • 高信頼性
  • コンパクト設計
  • HYBRID KIT1+リファレンスデザインが利用可能

用途

図

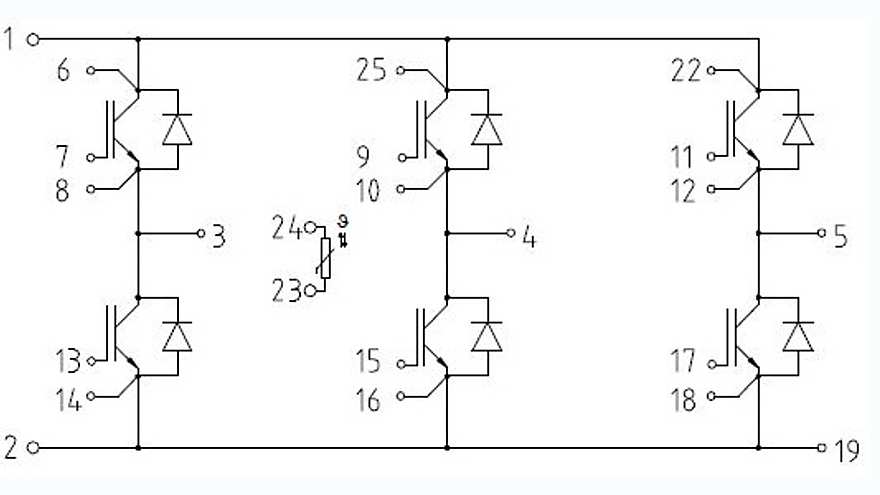

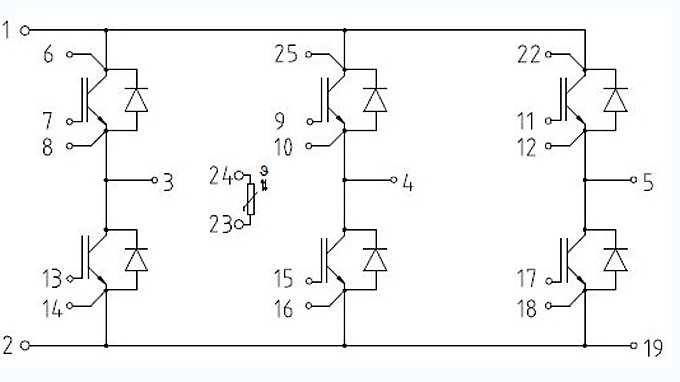

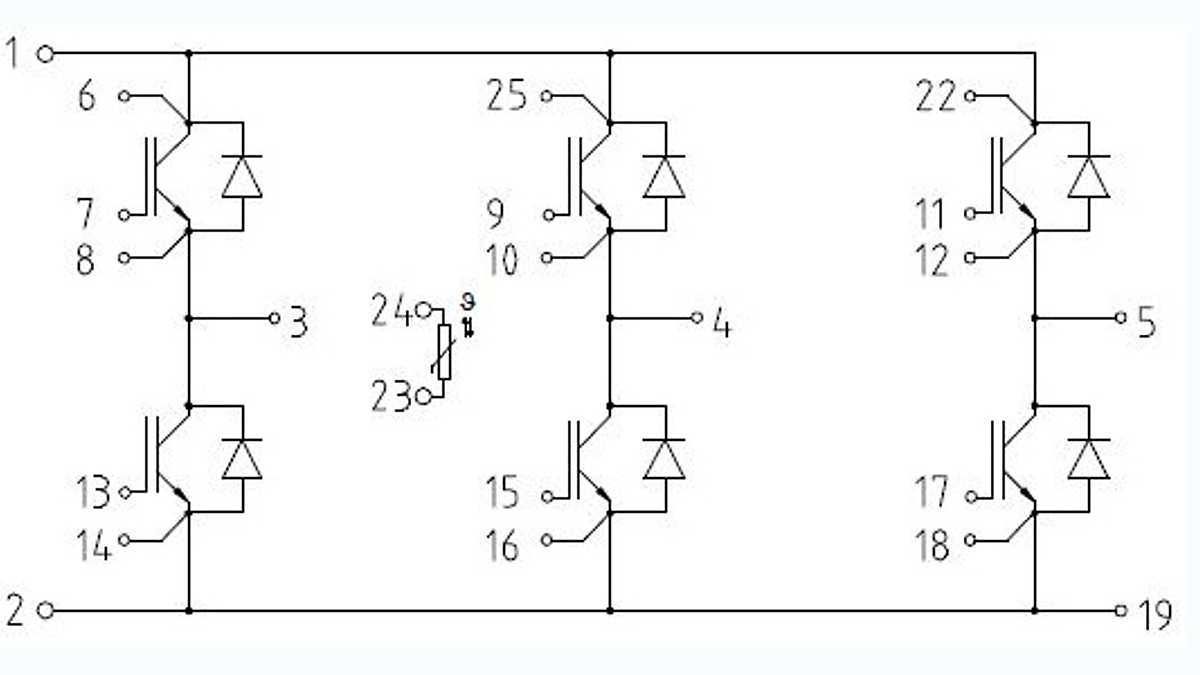

Circuit_diagram_HybridPACK_1
Circuit_diagram_HybridPACK_1
Circuit_diagram_HybridPACK_1 Circuit_diagram_HybridPACK_1 Circuit_diagram_HybridPACK_1
×
