FP25R12KE3

1200 V, 25 A PIM three phase input rectifier IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP25R12KE3
FP25R12KE3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    25 A
  • IC max
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (length)
    107 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP25R12KE3BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2C
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2C
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoPIM™ 2 1200 V, 25 A three phase PIM IGBT module with IGBT 3 and NTC.

機能

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant

用途

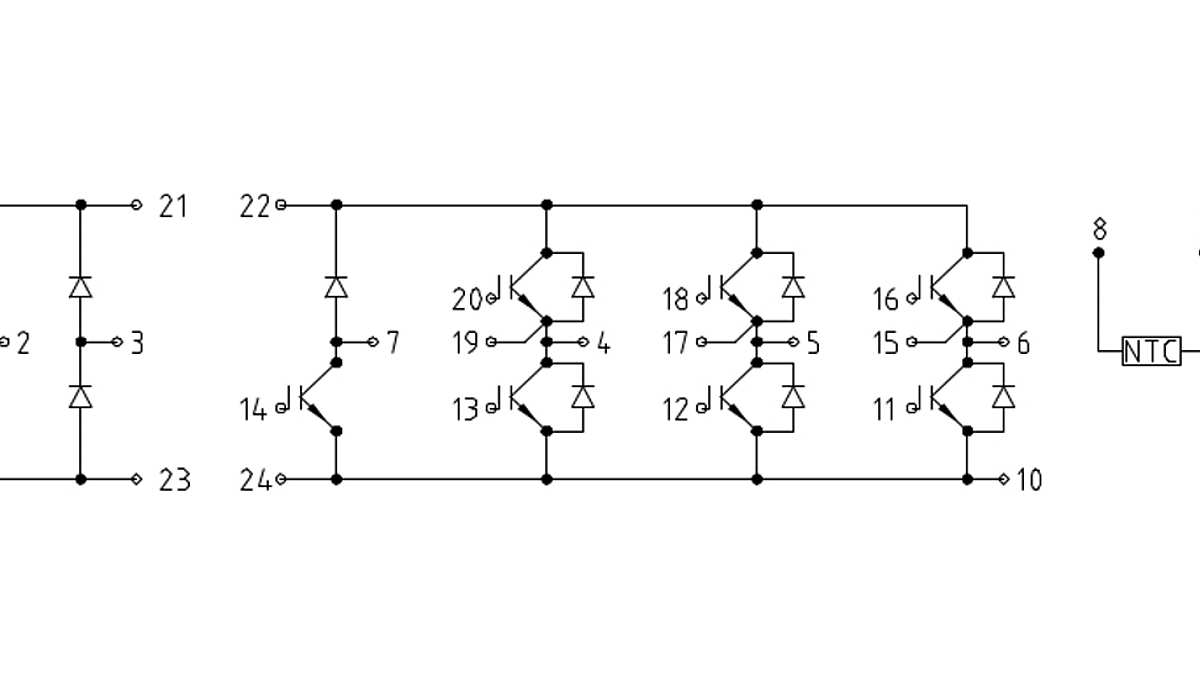

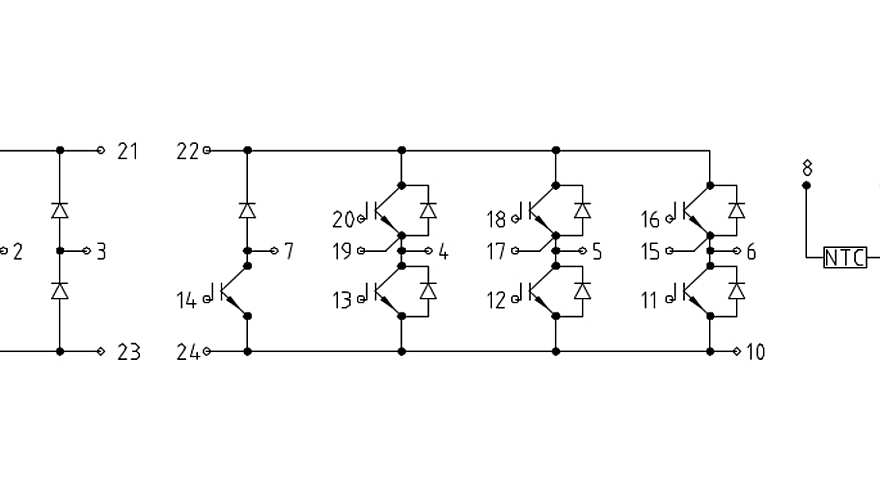

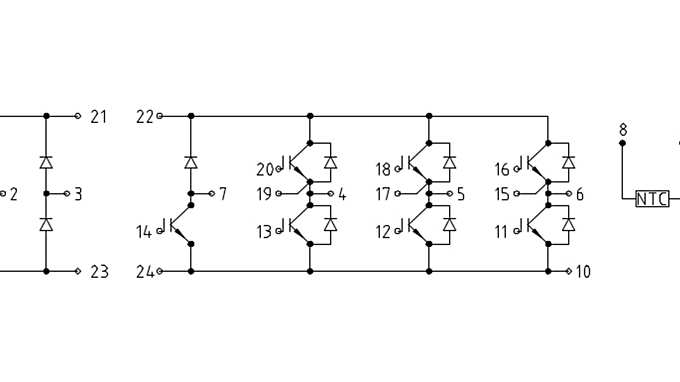

図

Econo2_B_FP
Econo2_B_FP
Econo2_B_FP Econo2_B_FP Econo2_B_FP
×
