FP15R12KT3

生産終了
1200 V, 15 A PIM three phase input rectifier IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP15R12KT3
FP15R12KT3
データシート

Product details

  • IC(nom) / IF(nom)
    15 A
  • IC max
    15 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (width)
    45 mm
  • 寸法 (length)
    107 mm
  • 技術
    IGBT3 - T3
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FP15R12KT3BPSA1
製品ステータス discontinued
インフィニオンパッケージ AG-ECONO2C
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ AG-ECONO2C
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

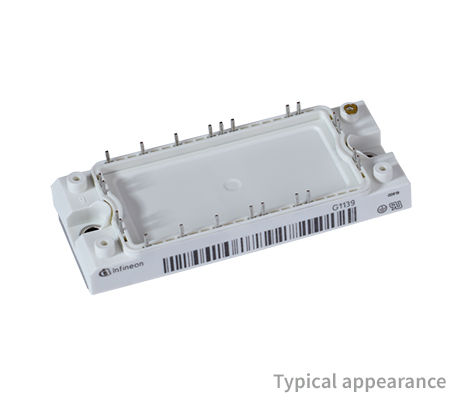

EconoPIM™ 2 1200 V, 15 A three phase PIM IGBT module with fast TRENCHSTOP™ IGBT3 and NTC.

機能

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant

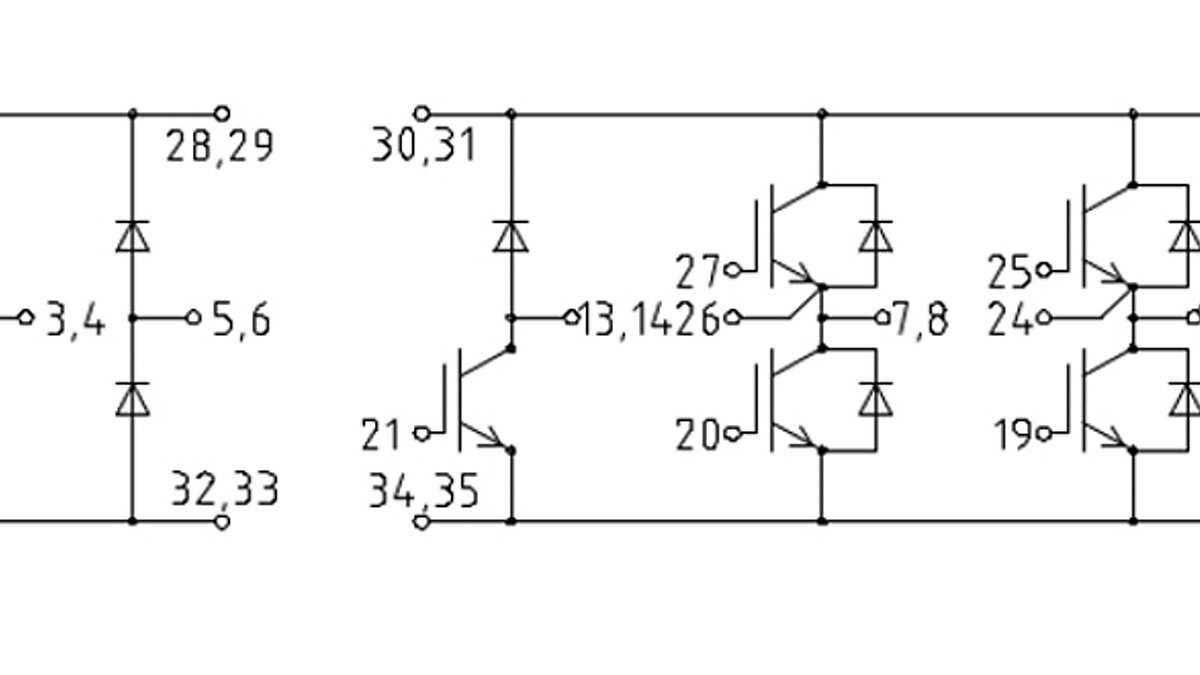

図

Econo_FP
Econo_FP
Econo_FP Econo_FP Econo_FP
×
