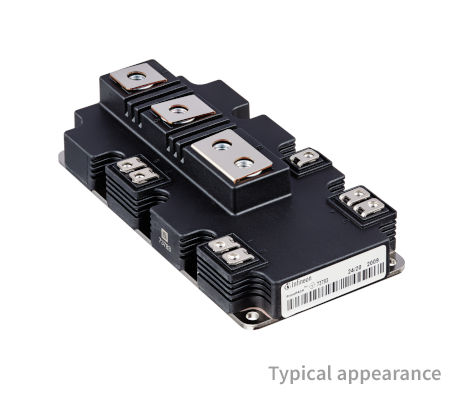

FF650R17IE4D_B2

1700 V、650 AハーフブリッジIGBTモジュール
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF650R17IE4D_B2
FF650R17IE4D_B2
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    650 A
  • IC (最大)
    650 A
  • VCE(sat) (Tvj=25°C typ)
    2 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 2
  • 寸法 (length)
    172 mm
  • 寸法 (width)
    89 mm
  • 技術
    IGBT4 - E4
  • 特長
    Enlarged Diode
  • 認定
    Industrial, Traction
  • 電圧クラス (最大)
    1700 V
推奨
OPN
FF650R17IE4DB2BOSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-PRIME2
パッケージ名 N/A
梱包サイズ 3
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ AG-PRIME2
パッケージ名 -
梱包サイズ 3
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
PrimePACK™ 2 1700 V、650 AハーフブリッジIGBTモジュールは、特に牽引 (トラクション) 用途向けに開発されました。TRENCHSTOP™ IGBT4、NTC、高速スイッチングチップを搭載。TIM (熱伝導材料) 塗布のオプションもあります。

特長

  • 拡張動作温度Tvj op
  • 高いDC安定性
  • 高い電流密度
  • 低スイッチング損失
  • Tvj op= 150 ℃
  • 回生運転用に大型化したダイオード
  • 低VCEsat
  • CTI > 400のパッケージ
  • 高い沿面距離および空間距離 (クリアランス)
  • 高い電力および熱サイクル耐性
  • 銅ベースプレート
  • UL認証
>
