6EDL04I06NC

600 V three-phase gate driver IC bare die with integrated bootstrap diode, over current protection, enable and fault reporting
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6EDL04I06NC
6EDL04I06NC
データシート

Product details

  • VBS UVLO (Off)
    9.8 V
  • VBS UVLO (On)
    11.7 V
  • VCC UVLO (Off)
    9.8 V
  • VCC UVLO (On)
    11.7 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    490 ns
  • 伝搬遅延オン
    530 ns
  • 入力 Vcc
    13 V to 17.5 V
  • 出力電流 (Sink)
    0.375 A
  • 出力電流 (Source)
    0.17 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
6EDL04I06NCX1SA1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 WAFER SAWN
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 WAFER SAWN
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 600 V three phase gate driver IC bare die for MOS-transistors and IGBTs with 0.17 A source and 0.375 A sink currents and LS-SOI technology.

機能

  • Thin-film-SOI-technology
  • Integrated bootstrap diode
  • Maximum blocking voltage +600V
  • Separate control for six drivers
  • CMOS and LSTTL compatible input
  • Cross-conduction prevention
  • OCP and UVLO protection

利点

  • Space saving package
  • Improved energy efficiency

図

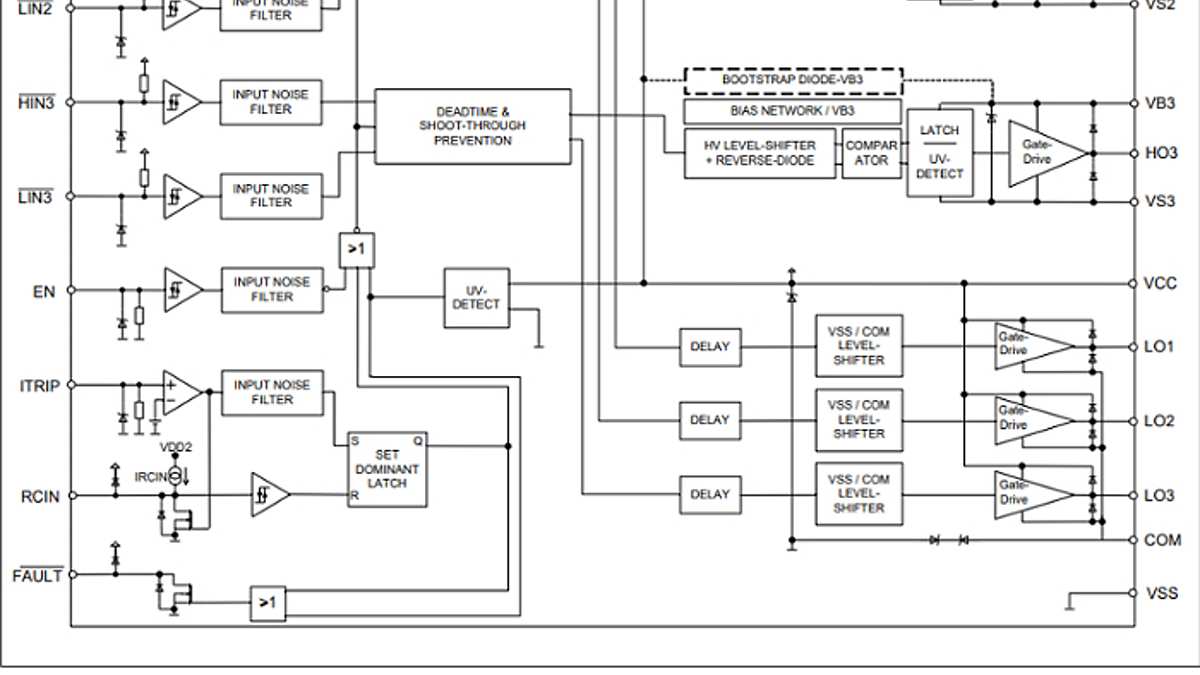

6ED003L06-C2-6EDL04I06NC
6ED003L06-C2-6EDL04I06NC
6ED003L06-C2-6EDL04I06NC 6ED003L06-C2-6EDL04I06NC 6ED003L06-C2-6EDL04I06NC
×
